cad基础之如何标注半径,教你CAD半径标注快捷键用法和技巧

CAD是一款非常好用的制图软件,学好cad,从事机械工程设计都不用担心,在实际项目设计画图当中还是有不少需要标注处理,关于cad的标注处理无疑是存在着不少技巧和方法的,下面品索就为大家分享cad基础教程之如何标注半径,教你CAD半径标注快捷键用法和技巧。

CAD中的半径标注,用来标注得到圆或者圆弧的半径尺寸,在完成标注后,软件会自动在尺寸前面加上R符号,以表示半径。

CAD半径标注命令的启用,有两种方法,一是在命令行输入DIMRADIUS,按回车键确认,二是找到菜单栏上的标注-半径启用,也可以找到功能区的注释-在下拉列表中,找到半径按钮启用。

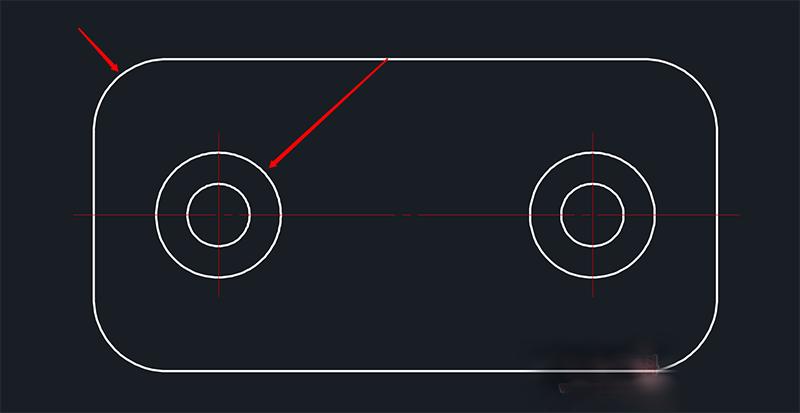

下面以实际的例子讲讲半径标注的使用方法,以下图为例,标注出箭头所示部分的圆和圆弧的半径

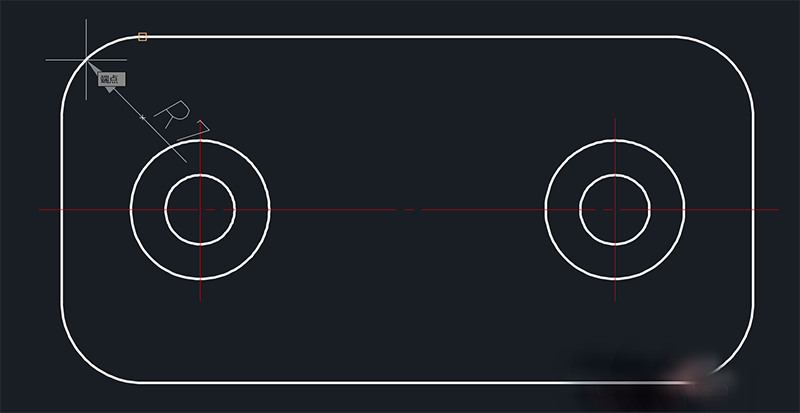

1、找到菜单栏的标注-半径,先选择外侧的圆弧,此时软件会自动显示所选圆弧的半径

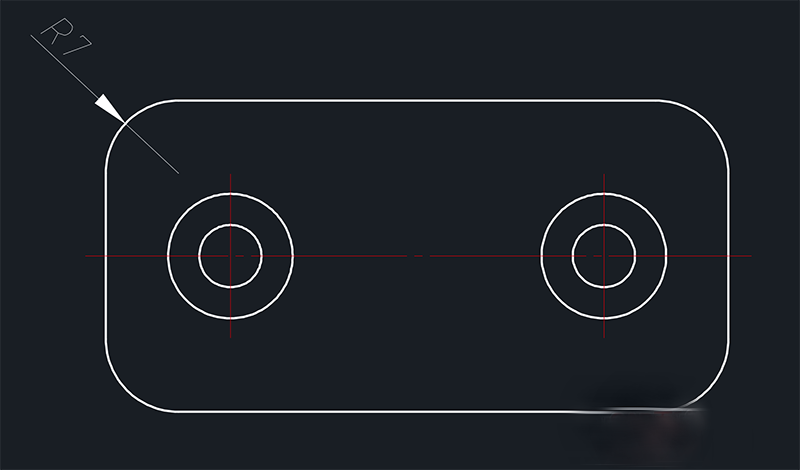

2、此时尺寸在圆弧里面,移动光标,将标注的尺寸移动到圆弧外侧,最终得到下图

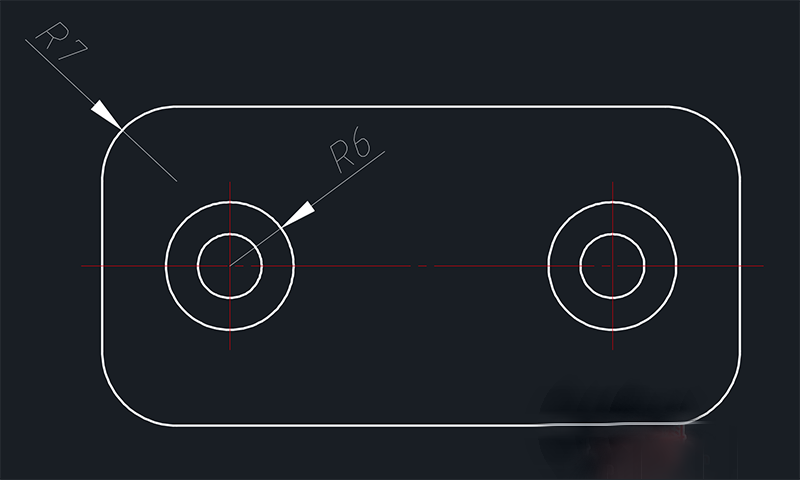

3、按回车键,继续半径标注操作,此时选择里面的大圆,同样的方法,将标注尺寸移动到合适的位置,完成标注
