Cero建模实例图文教程,实战教你阵列使用方法与技巧

2019-10-08  5413 分类:结构工程

Cero建模实例图文教程,实战教你阵列使用方法与技巧

cero建模是产品结构设计师必需掌握的设计技能,想要学好cero,可不是那么简单,需要学习者积累和长期实践的过程,尤其是基础阶段的命令工具的使用和实践,相信不少设计师对于cero建模感兴趣,下面为大家分享一篇Cero建模实例图文教程,实战教你阵列使用方法与技巧,一个Creo垛石板堆放阵列建模实例教程。

拿到案例之后 ,先做个简单的分析:观察整个阵列的变化情况我们可以知道,较上一块板相比,第块递增的板除了位置变高了外,板的长宽也变化了。因此,这里我们要抓住三个关键尺寸:板的高度位置尺寸、板的长度尺寸及板的宽度尺寸。也就是阵列时的三个变量。
下面分享下我的做法:

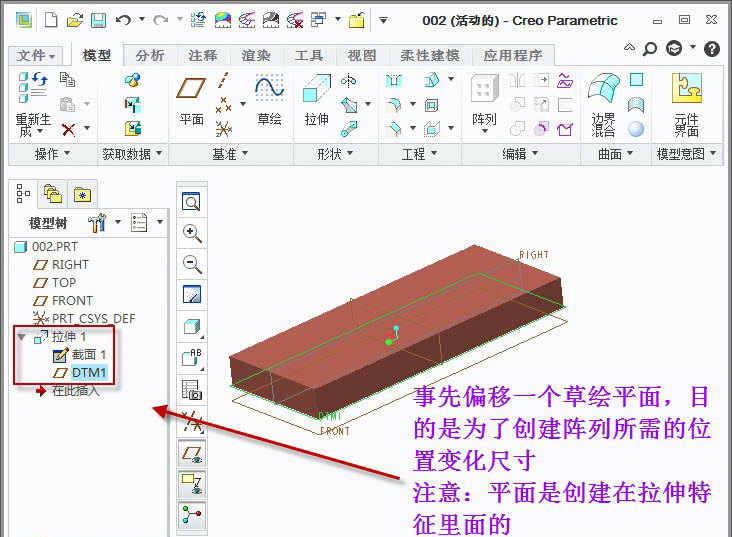

首先绘制基础零件。阵列的参考很重要,所以在草绘时我们要做些准备,这里我们需要在进入草绘时事先偏移个平面,目的是为了设置阵列所需的高度位置尺寸。

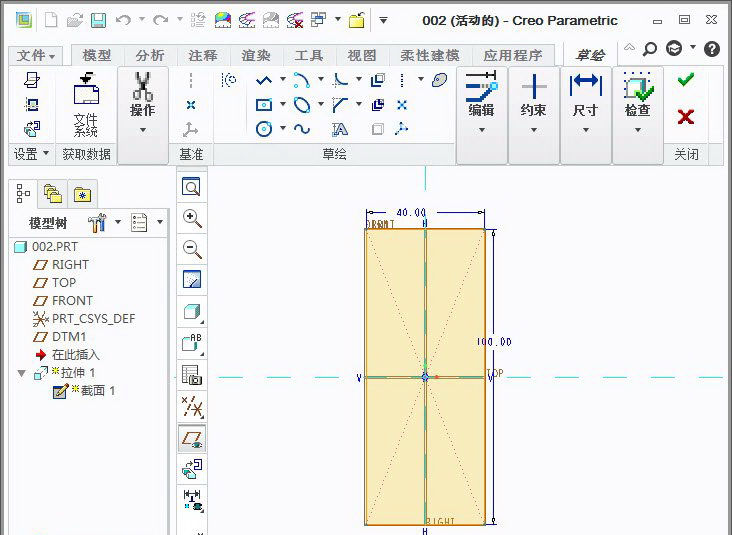

接着,草绘基础零件截面

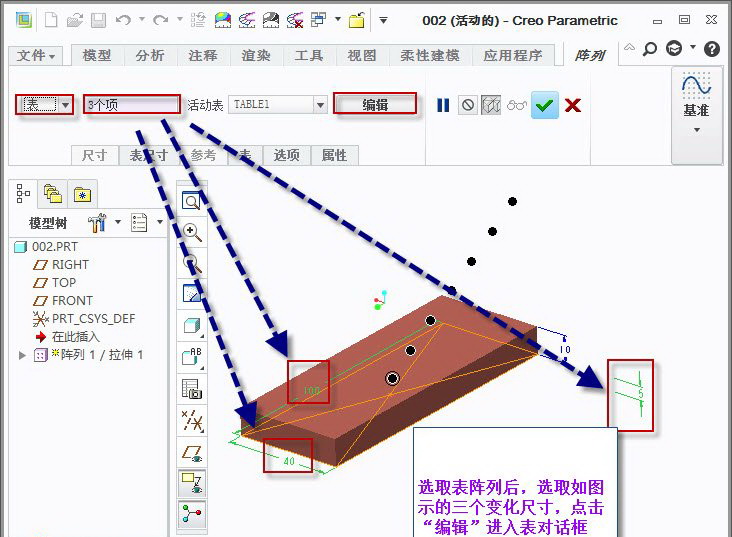

进入阵列,选择表阵列,后选取三个需要变化的尺寸


然后在打开的表中更改各尺寸随个数变化的值后保存,完成打勾即可

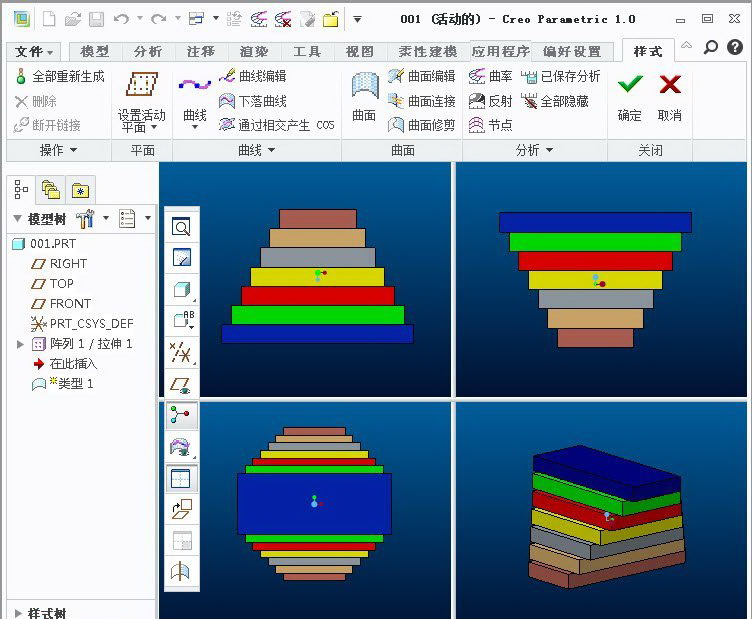

最终效果图


来源:开思论坛
