Proe压缩机实例设计教程,教你proe如何快速定位零件

在我们应用proe结构设计软件进行机械零件设计的时候,往往需要涉及到装配以及各种各样的选择操作,一个零部件是需要由多个部分组成的,而如何快速有效的选择定位零件无疑是需要proe初学者掌握好的常用技能,熟练过后相信你也会觉得比较简单基础,下面我们就以压缩机的实例来教你proe如何快速定位零件。

通常一个设备的装配体是由很多零件和子装配体组成,它们的名称一般是编号或者英文,如果我们需要调用之前图纸的零件,但是这个设备的组成比较复杂,若一个一个的查找的话效率是非常地下的。

那么如何才能快速找到想要的零件呢?这里告诉大家一个很简单的方法,以下面的压缩机为例。


方法:

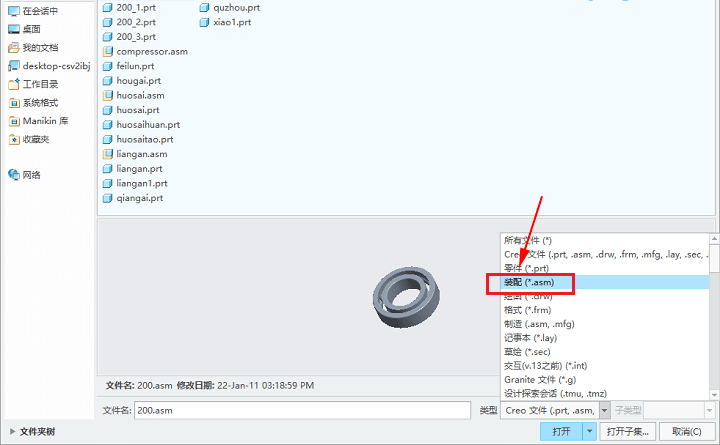

1.首先点击【文件】-【打开】,这时我们可以看到压缩机的所有零件和子组件,然后在类型下选择装配(*.asm),如下图所示。


类型选择装配(*.asm)

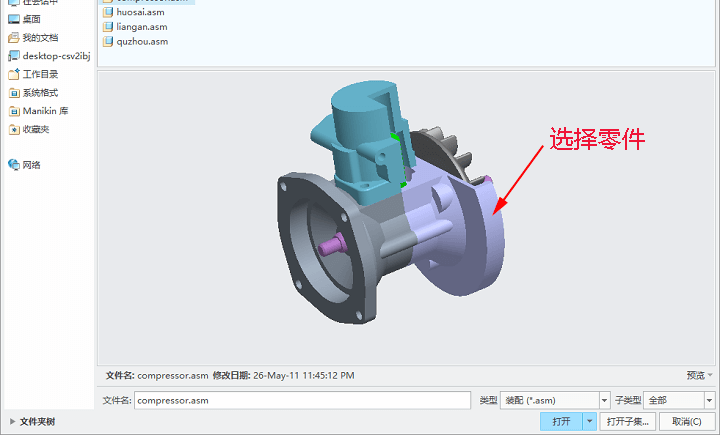

此时,窗口中只剩下压缩机的总装配图和子装配图,我们很容易就可以找到压缩机的总装配图,点击它就会出现总装配图的预览,这时我们在这个预览窗口中直接点击想要的那个零件就可以打开这个零件的预览,如下图所示。


在预览窗口中点击零件

这样我们就可以快速找到想要的零件了。

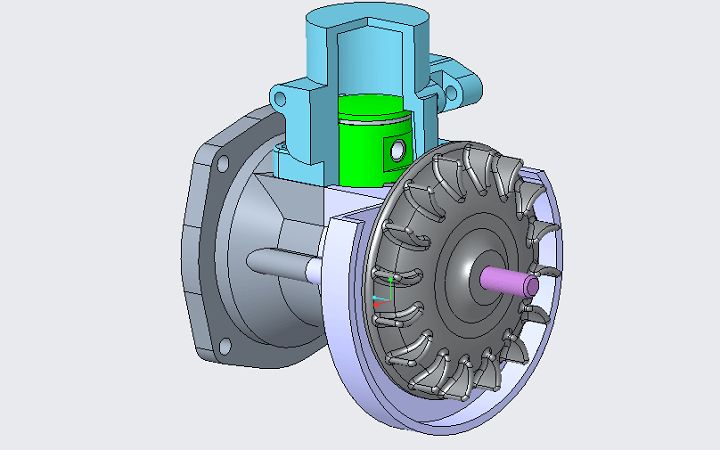

自动定位零件

这个方法充分利用了Proe/Creo的预览功能,可以帮我们快速定位零件。
