CAD建筑设计实例教程，教你创建三维建筑实体模型的方法

CAD是非常好用的设计软件，同时也是应用极其广泛的设计软件之一，在建筑设计方面，cad软件也是非常常用的软件之一，那么它在建筑设计方面是如何应用的呢 ，我们以一个简单的建筑模型实例的生成告诉你，下面品索为大家分享CAD建筑设计实例教程，教你创建三维建筑实体模型的方法。

创建建筑模型，能够把墙线拉伸成为墙体，而其他构件的创建只要进行简单的堆砌即可

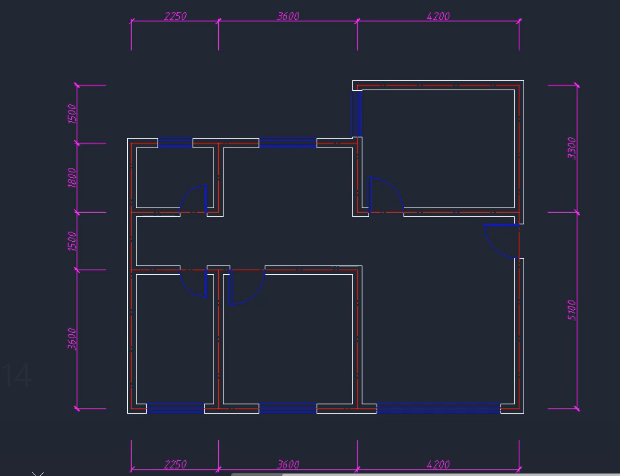

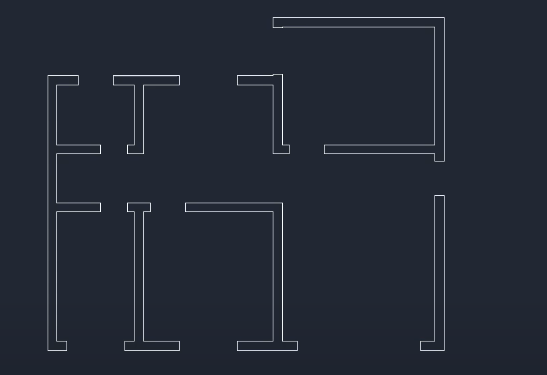

接下来我们以拉伸一幅画好的二维住宅平面图成三维实体作为例子，如下图所示，给大家介绍一下如何创建三维的建筑实体模型

在这个文件里，有一个名为“3d”的图层，我们把三维模型创建在此图层里

1、点击打开图层特性管理器，关闭除去“墙线”和“3d”之外的全部图层并设置“3d”图层作为当前图层

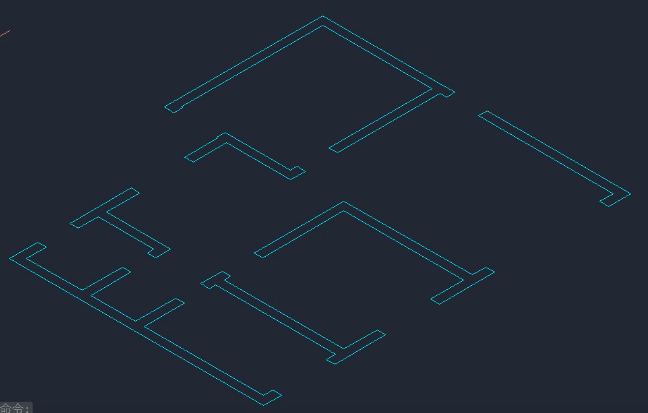

2、点击“常用”-“视图”-“三维导航”列表里的“西南等轴测”按钮，再修改视觉样式为“二维线框”

3、点击“常用”-“绘图”-“边界”按钮，启动边界功能，在显示出来的“边界创建”对话框里点击“拾取点”按钮，我们拾取每一段墙线所处的位置，创建墙线的多段线截面

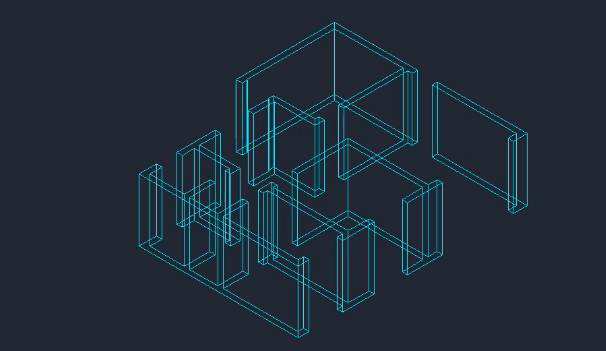

4、点击打开图层特性管理器，关闭“墙线”图层，再点击“常用”-“建模”-“拉伸”-“拉伸”按钮，把刚刚创建出来的所有墙线的截面作为拉伸的对象，拉伸高度设定为2800，从而创建出墙体，执行结果如下图所示

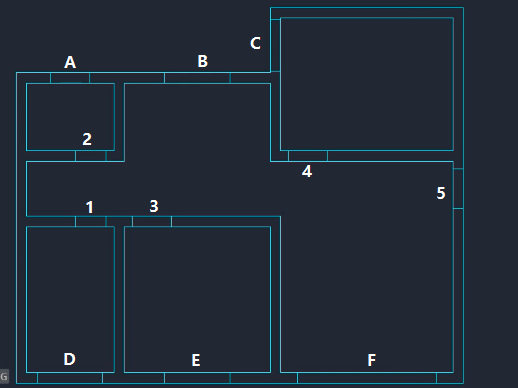

5、选择“常用”-“视图”-“三维导航”列表里的“俯视”选项，再在命令区里输入“REC”，启动矩形功能在1-5处位置创建门的拉伸截面，在A-F处位置创建窗的拉伸面。执行结果如下图所示

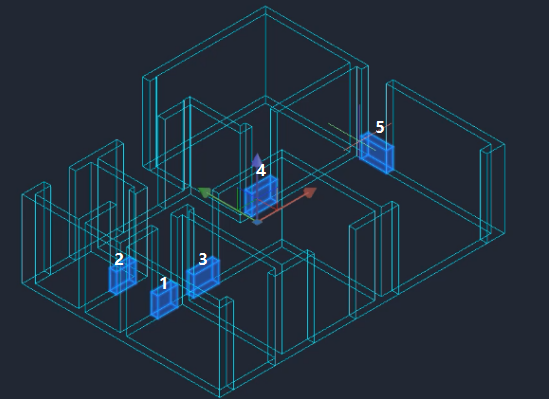

6、点击“常用”-“建模”-“拉伸”-“拉伸”按钮，以刚刚创建出来的门的截面为拉伸的对象，拉伸高度设定为700，从而创建出门楣，执行结果如下图所示

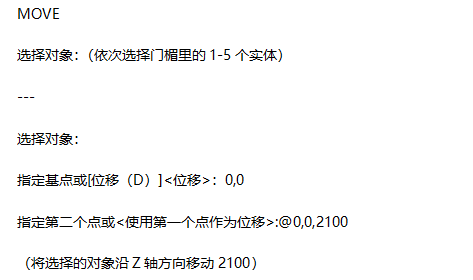

7、向上移动门楣的实体位置2100，让它齐平于墙体的上端。在命令区里输入M，根据命令行出现的提示进行相应的操作，命令行的提示如下图所示

执行结果如下图所示

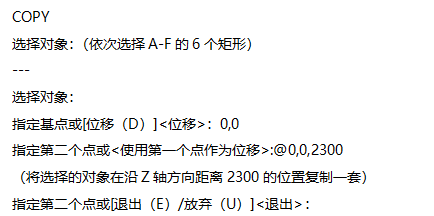

8、窗户分为门楣和窗台两个部分组成，且都需要创建出拉伸的截面，所以我们需要复制一套窗户的拉伸截面。在命令行里输入“CP”，根据命令行的提示进行相应的操作

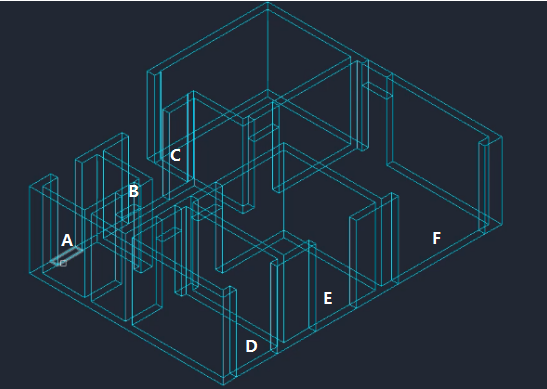

执行结果如下图所示

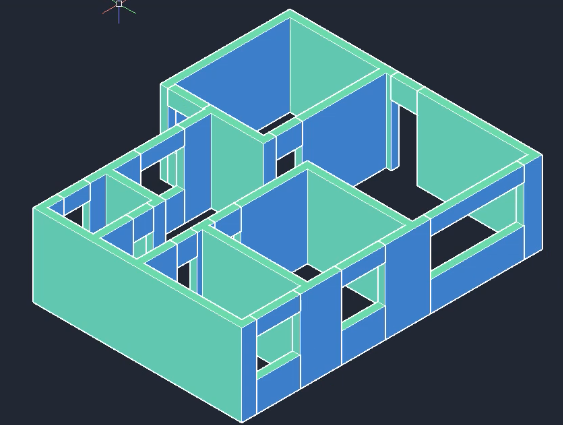

9、拉伸A-F的6个矩形为窗台，拉伸高度设定为1000；拉伸a-f的6个矩形为窗楣，拉伸高度设定为500。修改视觉样式为“概念”。执行结果如下图所示

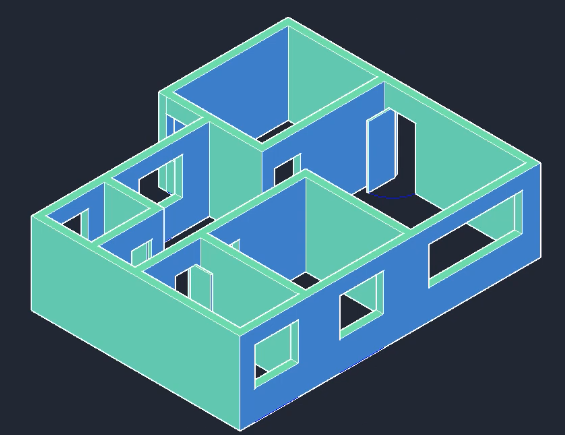

10、点击“常用”-“实体编辑”面板里的“并集”按钮，把墙体、门楣、窗台、窗楣都结合在一块进行布尔运算的并集操作。还能打开“门窗”的图层，在“3d”的图层里把门截面拉伸为2100的门。最后，墙体模型就创建好了
