AutoCAD绘图基础之CAD绘图基本命令介绍及讲解

AutoCAD绘图是cad设计的基础操作，学习cad绘图你可能拿不到高薪，但是想要从事cad设计，那么cad绘图操作是一定要掌握，而想要晋级拿高薪，cad绘图这样的常规操作技能是一定要熟练的哦，下面品索就为cad绘图新人带来AutoCAD绘图基础，给大家带来CAD绘图基本命令介绍及讲解。

AutoCAD允许你有机会获得大量的命令。一般的规则是， 80 ％的时间，你将使用20 ％的命令。首先，我会向您介绍最常用的绘图命令。当你把这些基本修改命令，你将能够相当迅速做出阐述图纸。换句话说，大部分的命令，你会使用，而使用AutoCAD 1级教授。

重要的是要记住的是， AutoCAD将指望你给它的信息在一个非常特殊的顺序。最令人沮丧的事情，当你开始使用这个程序，你会尝试做一些事情，但， AutoCAD将不起作用。在大多数情况下，这意味着你试图在错误的时间输入信息。这就是为什么它是在命令行的习惯是非常重要的。

你的第一个图形赋值将被使用的绘图命令。这是一个基本的分配，但它是非常重要的是了解如何为程序提供准确的信息。您将使用以下命令：

命令	击键	图标	位置	作用
Line	Line / L		Home > LIne	Draw a straight line segment from one point to the next
Circle	Circle / C		Home> Circle > Center, Radius	Draws a circle based on a center point and radius.
Erase	Erase / E		Modify > Erase	Erases an object.
Print	Print / Plot CTRL+P		Quick Access Toolbar > Print	Enables the Print/Plot Configuration Dialog Box
Undo	U / CTRL+Z		Quick Access Toolbar> Undo	Undoes the last command.

1 - 确切点绘制线条

重复的绘图要求指定＃1。

点击这里看成品图。GIF格式。
点击这里下载DWG文件。

您将不必担心标题块或文字，或标注。

请确保你是舒适与坐标系课1-1解释。当你完成这个任务，带刻度标尺检查打印出的图纸。所有线路应测量完全相同，如果一切顺利的话。

步骤：

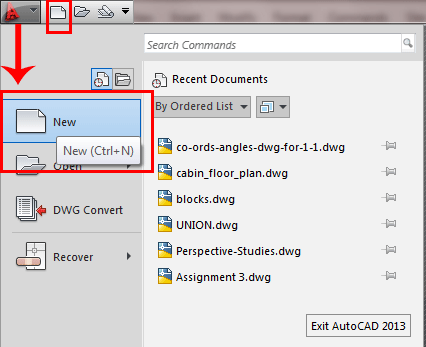

按应用程序按钮（左上角），按新的按钮，发现弹出的启动AutoCAD和一个新的绘图。一旦你看到的弹出窗口中，单击绘图。

有3种方法来启动一个新的绘图。最快的是按Ctrl + N，但您可以使用这两个图标在上面的图片所示。任何方式，你这样做，你会看到一个对话框，开放，要求您选择一个模板图纸使用（如下图所示）：

如果AutoCAD不会自动找到您的模板，它们可以是很难找到。在你看看：
C：用户 [公司简介] AppData的本地的 Autodesk AutoCAD 2013的 - 英语 R19.0 ENU Template文件夹。你会发现它的存在。当然，你也可以复制到一个文件夹更容易找到你的模板。

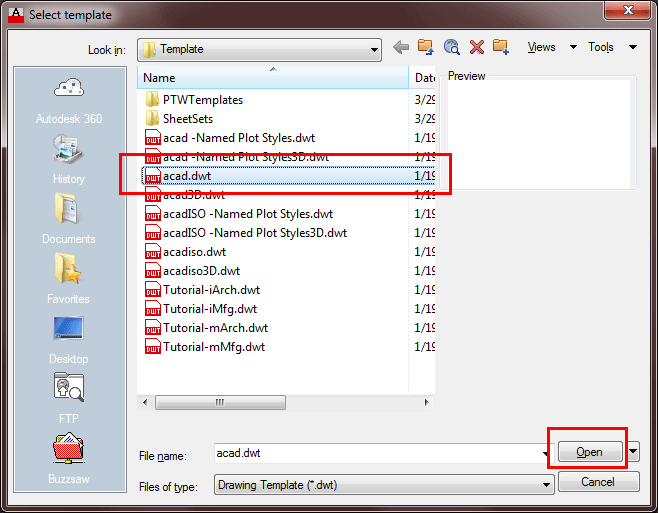

选择“ ACAD.DWT的”模板文件，按打开按钮继续绘制画面。

一旦出现，类型在Z <ENTER>的É <ENTER>的，这将放大到绘图区的范围，并使其更容易看到你所绘制的（注：没有什么会出现发生） 。此外，如果你发现，网格分散你，你可以按F7切换开启或关闭。

对于所有在这个层面上的经验教训，确保你没有开启动态输入。您可以在状态栏上。确保不郁闷DYN按钮动态状态栏上的输入。你的状态栏按钮（屏幕底部） ，应该像上面的图片与动态输入按钮灰色。

启动LINE命令（解释表所示） ，画一条线从1,2到3,2到3,4到1,4记者进入后，每个点。 （*请记住，看命令行，你这样做。 ）最后一行，你可以键入1,2或C收线回您输入的第一个点。您刚才绘制2“方使用绝对坐标。你的命令历史记录（ F2键）看起来应该像这样：

命令：L LINE指定第一点： 1,2

指定下一点或[撤消] ：3,2

指定下一点或[撤消] ：3,4

指定下一点或[关闭/撤消] ：1,4

指定下一点或[关闭/撤消] ：1,2

指定下一点或[关闭/撤消] ： <ENTER>

如果你犯了一个错误，你可以使用撤销图标，撤消图标按U或按Ctrl + Z

您还可以使用擦除命令行，你不想摆脱。

下一步使用相对坐标绘制一个类似盒子。启动LINE命令，并开始在点4.5,2 。从那里画一条线两个单位的右侧通过键入@ 2,0 （这意味着在X方向，在Y方向0个单位的基础上输入的最后一点， 2个单位） 。下键入@ 0,2 @ -2,0 @ 0，-2完成框。 （请记住，每个点后按回车键。 ）

现在擦除刚绘制的最后一箱。开始擦除命令，然后选择你要删除的行。然后按<ENTER> 。现在重绘的框中，更多的练习！

绘制第三个框，使用极坐标输入。启动LINE命令，并开始在8,2点，然后进入。键入@ 1 <45 ，画出了第一线。下一步输入@ 1 < 135 @ 1 225 @ 1 <315 （或C至关闭） 。你刚才做的是划清了界限长1个单位， 45° ，然后再在135°等。做您输入的角度对你有意义吗？如果没有，检讨。

启动CIRCLE命令，并添加一个圆圈，在7,6有一个中心点，半径为.75（观看的命令行指令） 。

要完成绘图，尝试把10 “ X7 ”页面周围边框在0,0开始使用任何方法如上图所示（相对的，绝对的或极性） 。

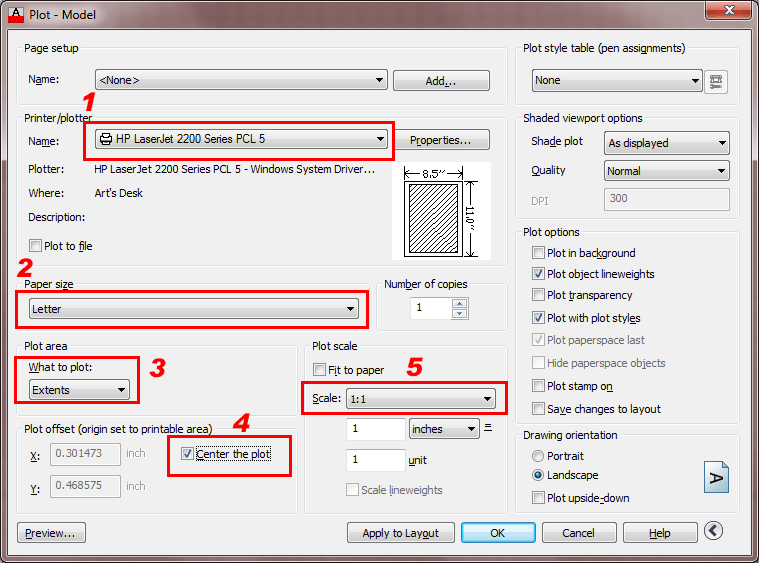

当你做任务，下一个步骤是打印（或绘图）出来。要做到这一点，把小区对话框使用任何方法如上所述（情节<Enter>键） 。将它设置为打印，如下图所示。按照这些步骤对于一个成功的图（见下图） ：

    选择您的打印机 - 激光或喷墨将正常工作。

    在这种情况下，需要选择纸张尺寸 - “信” （ 8-1/2 “×11” ） 。

    对于“绘图区” ，选择“最大化显示” - 将绘制你画的一切。

    选择复选框“中心”的剧情对您的纸张看起来更好。

    如果“适合纸张”默认选中，取消选中，并选择1英寸至1纸单元（ 1:1）的规模。这将使您的打印输出的真人大小的“ 。

    现在预览您的绘图。我强烈建议您预览每一个图纸，你将永远在AutoCAD中绘制 - 很多可以去错了，所以你不想浪费纸张（特别是当你使用昂贵的3'x4表！ ）如果您预览看起来好，取消按ESC预览。

    如果你确定一切正常（这是良好的生活习惯开始的地方） ，按下“确定”按钮。

注意：您可能需要改变您的打印机中的纸张大小（使用Windows的打印机设置来做到这一点。 ）您也可以改变旋转或起源的情节。检查绘图取向部分景观单选按钮。

如果一切正常，你应该能够衡量你的图纸和有完全相同的方式，你把它（ 2 “广场，一对夫妇的角度1 ”广场和1-1/2 “圆） 。

该分配给你图纸，使用了各种方法的基本介绍。一旦你已经完成了任务，练习这些方法，你会经常使用。

你的箱子应符合图纸的例子。它们将具有相同的大小，在图中在同一个地方。如果你有一把尺子，你会看到你的线条是真人大小（1:1 ） 。从这些基本概念，你现在可以画线，任何地方，如果你知道他们应该去哪里。接下来的教训，将这些命令。你习惯了AutoCAD界面，你会发现它更容易和更容易学习新的命令。但现在，掌握统筹系统，输入命令和读取命令行应该是你优先。
