proe建模干货汇总，proe曲面建模技术心得体会

毫无疑问，proe曲面建模是比较有难度的，而且是需要想从事结构设计师们重点学习的地方，proe曲面建模需要综合多种命令工具技巧，同时需要建模者有良好的建模习惯和建模思维，为了帮助到广大proe曲面建模学习者们，品索为大家分享了proe建模干货汇总，proe曲面建模技术心得体会，推荐收藏学习！

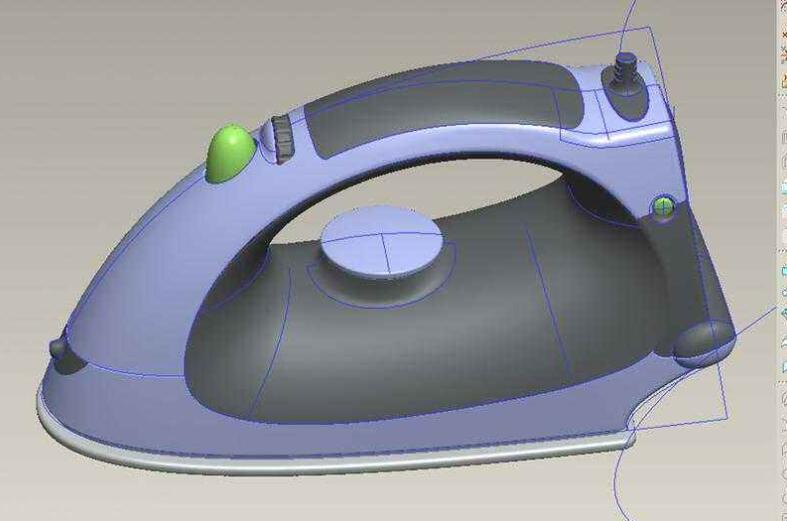

1、curve和tanget chain的区别。比如做两个连续的四边曲面，曲面A引用了curve1，则在创建曲面B时，最好引用A的tangent chain而不是其原始curve。因为尽管原理上A的边(tangent chain)即curve1，但在生成曲面后，它的边已经和原始curve有了精度上的偏差。所以为了保证曲面的连续性，应尽量选用tangent chain。

补充：在定义边界条件时，tangent chain无须选择曲面(因为本来就在曲面上)，而curve则需选择相切曲面，也就是先前通过此curve创建的曲面。


(2)、 变截面扫描时选项Pivot Dir(轴心方向)的理解。首先把原始轨迹线看成无数个原点的组合，在任一原点处的截面参照为：原点、原点处的切线、以及过原点且与datum面垂直的直 线(可以把它理解为创建point-on-plane轴)。一个很好的例子是ice的鼠标面教程，以分模面作为变截面扫描的datum面，因此能保证任一 扫描点处的脱模角。

(3)、创建连续的混合曲面，其curve要连续定义，以保证曲率连续；而曲面则可以先分开生成，再创建中间的连接面。

(4)，在通过点创建曲线时，可以用tweak进行微调，推荐选择基准平面进行二维的调节，然后再选择另一个基准进行调节，这样控制点就不会乱跑了。

(5)，如果曲面质量要求较高，尽可能用四边曲面。

(6)，扫描曲面尽可能安排在前面，因为它不能定义边界连接。

(7)，当出现＞4边时，有时可以延长边界线并相交，从而形成四边曲面，然后再进行剪切处理。

(8)，变截面扫描之垂直于原始轨迹：原始轨迹＋X向量轨迹

局部坐标系原点：原始轨迹可以视作无数个点的集合，这些点就是局部坐标系原点；

Z轴：原始轨迹在原点处的切线方向；

X轴：原始轨迹在任一点处形成与Z轴垂直的平面，该平面与X向量轨迹形成交点，原点指向交点即形成X轴；

Y轴：由原点、Z轴、X轴确定。

(9),垂直于轨迹之曲面法向Norm to Surf：

局部坐标系原点：原始轨迹可以视作无数个点的集合，这些点就是局部坐标系原点；

Z轴：相切轨迹可以视作无数个点的集合，每个点的切线就是Z轴；

X轴：由Z轴可确定XY轴所在的平面，与另一个过原始轨迹的曲面相交，即得到X轴；

Y轴：由原点、Z轴、X轴确定。

(10)、垂直于轨迹之使用法向轨迹Use Norm Traj：

局部坐标系原点：原始轨迹可以视作无数个点的集合，这些点就是局部坐标系原点；

Z轴：相切轨迹可以视作无数个点的集合，每个点的切线就是Z轴；

X轴：原点指向法向轨迹，即为X轴；

Y轴：由原点、Z轴、X轴确定。

(11)、 相切轨迹：用于定义截面的约束。

2、一般流程：点、线、面，然后才是实体！

构造surface时，curve一定要连续；如果在做surface时，无法设定Normal、Tangent时，一般都是前面curve没有做好，可先free，修改curve后，再redefine!

3、也可以这样:将边界复合成一条完整的曲线,然后到造型当中去做曲面.这是我一般做曲面的步骤.

4、对轴心方向的理解是

垂直于（原始轨迹在所选平面上的）投影轨迹的截面保持形状和约束。


curver和t-chain。我觉得困惑，但是tallrain 所讲的让我明白了一些以前的疑惑

5、 我认为都可以，只要在定义相切是能给高亮（兰色）的边选到对应的相切曲面，就可以定义相切，当然复合后的曲线和原边界会存在微小的误差，严重主张用原来的 边界BOUNDARY，但这样一来会造成PATCH增多；如果想做到G2还是应该将曲线,边界复合!并且PATCH少一点对将来的工作都有好处.毕竟曲面 只是设计工作的开始! 可以通过调节控制点来减少patch的数目。可以通过调节控制点来减少patch的数目。

6、并不是所有的曲面都可以呀,并且复合过曲线作出的面是一整片,很容易控制!

7、总结:

(1): BONDARY时如果是整条边界,不必整合曲线,直接用边界,如过是碎的边界,一定用复合(近似)边界(只有G1以上才可以复合),好处是可以定义G1, G2;可以很好的控制此曲面,对后续步骤尤为重要.虽然会存在所谓的误差,但对于一般的电器产品完全可以接受!!

(2):ILOT是个 很VONDERFUL的命令,大家一定要充分理解,广泛利用,特别是在根据ID铺面和墨菊中分模面的时候,他能保证分模面两边的拨摸角,先用变截面扫描做 参考曲面(PILOT方向一定选拔摸方向的平面),然后在铺本体曲面,这是就要参考前面做的参考面,(G1还是G2就看你的了.

8、扫描曲面尽可能安排在前面，因为它不能定义边界连接。


9、关于高级扫掠的X、Y、Z的方向确定问题我和你有不同意见：

NORM TO ORIGIN TRAJ:

Z:原始轨迹的切线方向

X:由Z轴可确定XY轴所在的平面，与X轴轨迹相交，交点和原点的连线就是X轴

Y:Z和X确定.

PILOT TO DIR:

Y:由指定的极轴方向决定(正负有红色的箭头方向决定)

Z:原始轨迹在垂直于极轴平面的投影轨迹的切线方向

X:Y和Z确定

NOR TO TRAJ:

当选NORMAL TO SURF(曲面法向)时

Z:原始轨迹的切线方向

Y:由指定的曲面法向决定(同SWEEP,可用NEXT选定,用红色箭头区别于绿色的Z轴)

X:由Y和Z决定

当选USE NORM TRAJ(使用法向轨迹)时

Z:原始轨迹的切线方向

X:由Z轴可确定XY轴所在的平面，与垂直轨迹相交，交点和原点的连线就是X轴

10.还有一点：

近几天才发现的，style做的曲面在质量上是不如surface做的。

可以用surface做出来的曲面应该少用style 来做

我觉得在bound时，最好将破碎的边界近似结合后再邦面，虽然邦面后可能不能生成实体，可以将曲面同曲面延伸后生面实体，我这样说不知大家能不能理解？

有时候用面复杂面的边界线做混成，可以先用边界线做cure（只有两个端点）

这样做出的面容易控制,不会扭曲.
