Proe/Creo参数的使用和延伸

2024-06-22  383 分类:结构工程

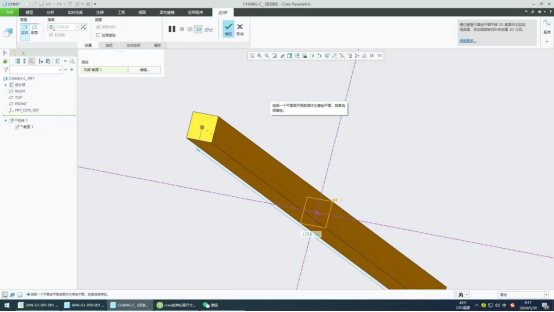

来自学员的提问为什么拉伸里面的深度选项是灰色的,没办法修改?



答:

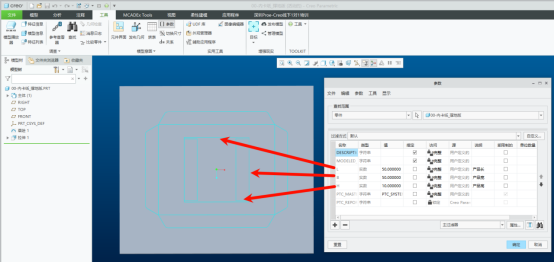

模型使用了参数,将该尺寸定义给了这个参数。要修改,则需要在工具-参数里面找到相关参数数值进行修改。



相关参数的延伸使用:


1、参数的定义

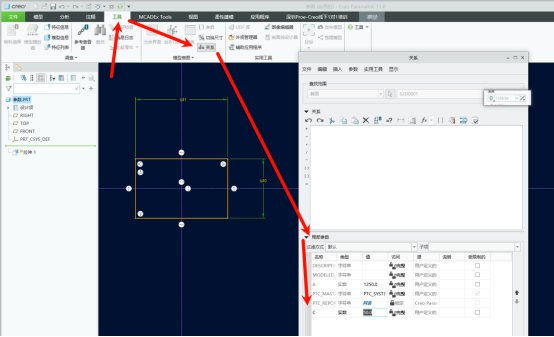

参数可以一开始就定义在工具-参数定义,也可以在绘图过程中进行添加参数,在工具-关系-局部参数。该参数名称不可随意命名,如果提示保留了该名称,则说明软件自带了该名称,比如g,G1等,通常是指重力加速度,软件已预设自带了。过程中参数名称大小写是等效的,同时由于圆直径、圆半径、长度尺寸不能为0,所以一般需要给参数预设一个非0值。



2、参数的使用

定义好参数之后,可在需要尺寸数字时,直接输入相关参数,回车,即可完成参数取代数值。赋予参数的过程中,也可进行相关的加减乘除运算,比如2*GG+120-20。

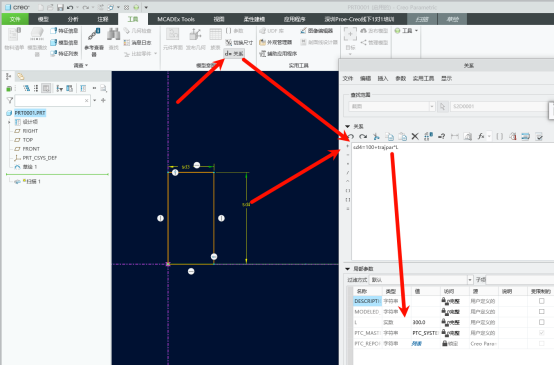

太过于复杂的参数定义,则可以在工具-关系中进行定义。其中sdxx是Proe/Creo软件系统自带的尺寸代号,具有唯一性。




3、参数的实战运用

①参数化包装



②程序化建模

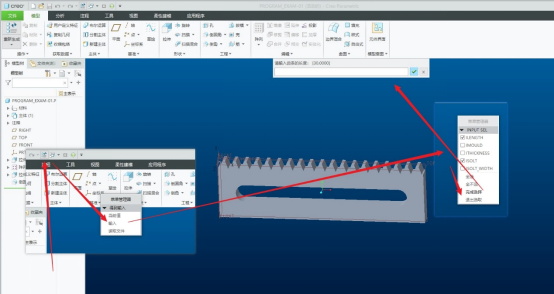

程序化建模,是在参数化的基础上面,给文件添加了一个询问输入语句和相关参数变量,变更的时候,只需重新生成模型,即可弹出弹窗,需要相关参数的变更情况,按需进行勾选,进行输入变更。



比如如下齿轮齿条的程序化建模变更逻辑如下。




③参数化族表(内嵌表格)

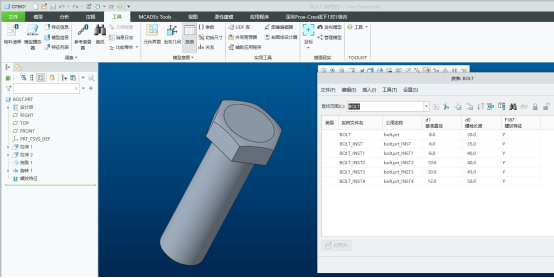

比如螺栓、螺钉等产品:



比如密封圈产品:




④参数化骨架建模

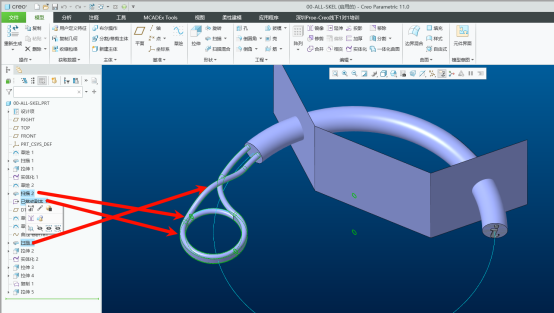

如下耳环骨架模型,其中一个造型由多个命令组成,如果要修改它的大小,需要进入到每个命令-草绘里面去修改,十分麻烦,那么我们可以进行定义一个参数-统一取代这个圆的大小,每次需要输入相关数值的时候,就直接输入这个参数。

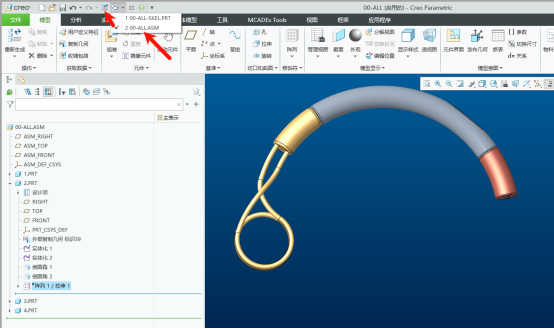

当骨架变更完成之后,切换到装配,重新生成,即可将骨架的相关变更传递到装配中相关的零件。



⑤参数化产品设计系统

在Proe/Creo参数化的基础上,有能力的公司或个人利用Proe/Creo的二次开发可实现阀门的参数化设计、阀门电动装置参数化设计、油气分离器和离心通风器参数化设计、滑油泵参数化设计、电子皮带秤参数化设计。
