Proe基础图文教程,proe边界混合添加侧曲线影响的方法

带来一篇Proe基础图文教程,叫你proe边界混合添加侧曲线影响的方法,简单介绍侧曲线影响以及shift键和ctrl键的使用方法。

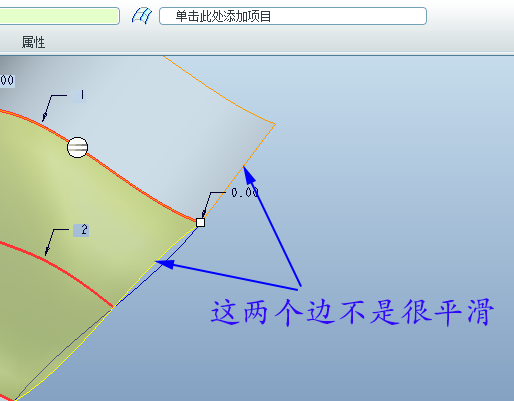

如下图所示,我们选择下面的三条边来定义第一方向的边界,我们会发现下图蓝色箭头所指的两个边不是很平滑,如何处理这个问题呢?


其实是我们没有打开【添加侧曲线影响】,如下图所示,我们勾选这个选项。

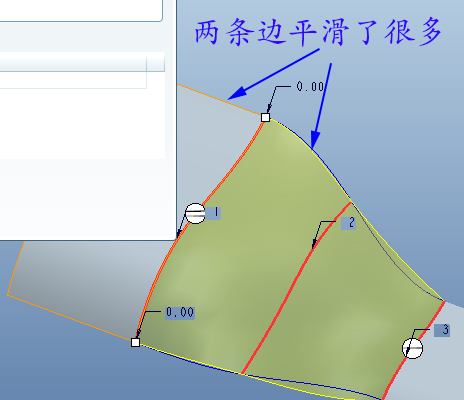

上下两幅图片对比,我们会发现下图的两个边明显平滑了很多。

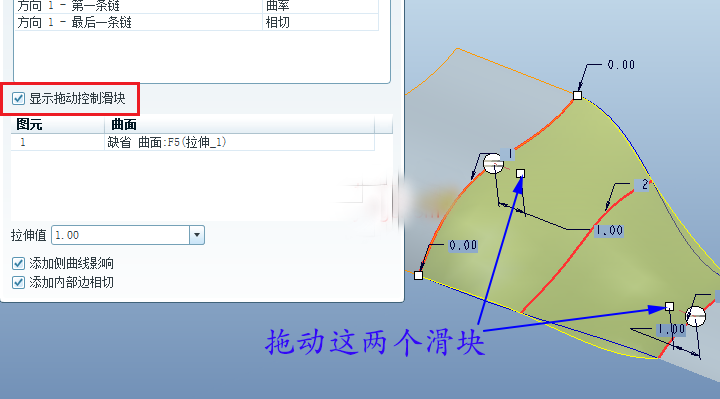

对于一个方向的边界混合,我们不仅可以定义相切、曲率、垂直以及自由等边界条件,我们还可以定义这些边界条件影响的程度。勾选【显示拖动控制滑块】,默认值为1,我们可以拖动这个滑块来满足我们的需要。


这是拖动滑块之后的结果。
