proe5.0基础教程之教你草绘截面显示不完整的处理方法

应用proe5.0草绘的时候无疑是会出现各种各样的问题,有设置的问题,也有误操作的问题,不过即使出现了何种问题,都应沉着应对,思索和考虑解决方案和方法,下面品索就为大家分享proe5.0基础教程之教你草绘截面显示不完整的处理方法。

proe5.0拉伸或者其他实体命令要草绘时,我们的截面是完整的,但是显示还是截面不完整怎么检查哪里出了问题?

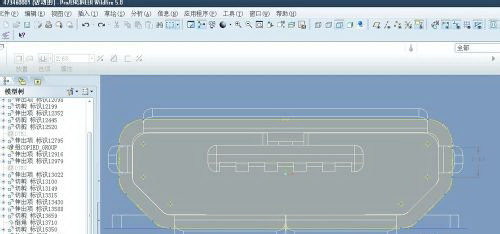

proe5.0实体命令进行草绘截面或者草绘图形,经常会发现错误。发现错误一般的2种情况,一个是草绘截面多画了一部分,另外一部分就是没有形成一个封闭环。闭合后一个阴影面积出现。


   没有形成封闭环的解决办法。

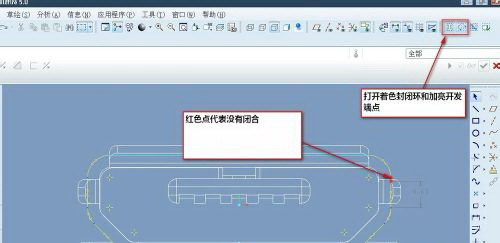

使用着色封闭环和加亮开发端点工具检查,如果有红色端点出现,就是这个地方没有闭合。

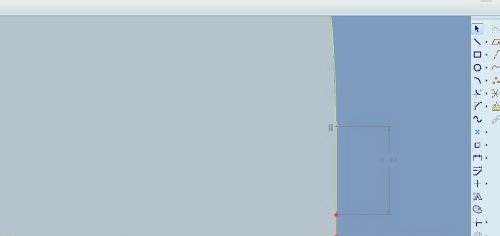

使用拐点工具”,选择两条线,就会自动闭合了。

草绘封闭了还是出现不完整。

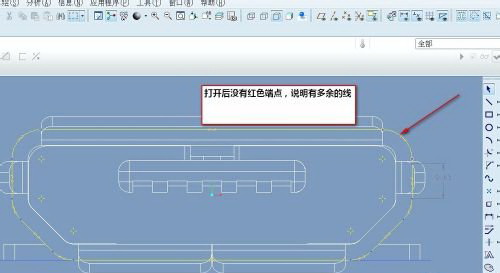

这种情况打开着色封闭环和加亮开发端点工具检查,是没有红色点,只能坚持多余的线条出现。建议重新删除重新选择。


注意事项

红色亮点是关键,ok后是一个阴影面积
