CAD捕捉特殊点的操作技巧实例讲解之教你怎么画轴承座

学习要结合实际，设计的学习需要结合实例项目的应用，尤其是设计软件的学习，基础工具命令学习完以后，你需要结合实例的应用来加深对软件工具命令的使用技巧，下面我们就以cad设计软件为例，通过一个cad画轴承座的实例来教大家CAD捕捉特殊点的操作技巧。

在CAD中，我们可以利用对象捕捉功能捕捉一些特殊位置的点，如圆心、交点、中点等，接下来就以绘制轴承座为例掌握特殊位置点的捕捉操作方法。

绘图步骤

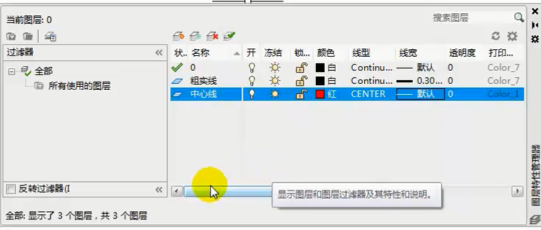

1、 在打开的CAD软件中，选择【默认】-【图层】-【图形特性】命令，在“图层状态管理器”中建立“粗实线”和“中心线”两个新的图层

（1） 将第一个图层命名为“粗实线”图层，将线宽设置为“0.30mm，其余属性按默认设置即可

（2） 将第二个图层命名为“中心线”图层，颜色为红色，线型设置为CENTER，其余属性按默认设置即可

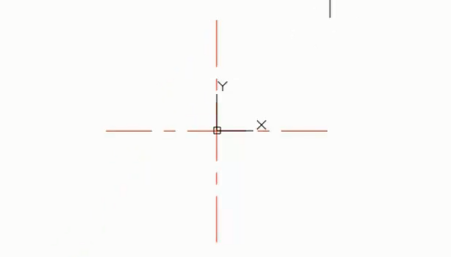

2、 设置当前图层为“中心线”图层，开始绘制中心线。执行【直线】命令，绘制两条相互垂直的中心线，其端点坐标分别为{（-60，0）,(60,0)}和{（0，-60），（0，60）}

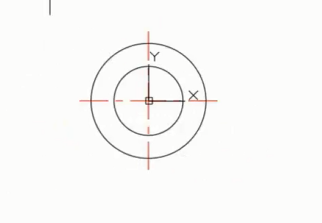

3、 执行【图形特性】命令，设置当前图层为“粗实线”图层，选择【绘图】-【圆】命令，绘制两个圆心坐标为（0，0），半径分别为30和50的圆

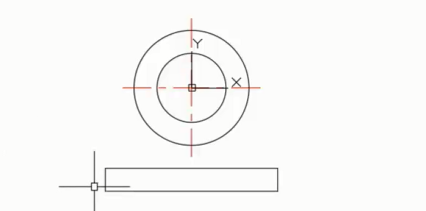

4、 选择【绘图】-【矩形】命令，绘制角点坐标分别为（-75，-90）和（75，-70）的矩形】

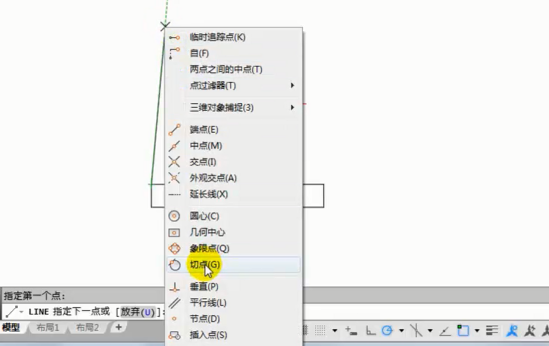

5、选择【绘图】-【直线】命令，绘制切线：指定直线的第一个点位矩形左上角的端点，在确定另一个点之前按住SHIFT键并单击鼠标右键，在弹出的对话框中点击“切点“按钮，然后在大圆上选取一个点即可

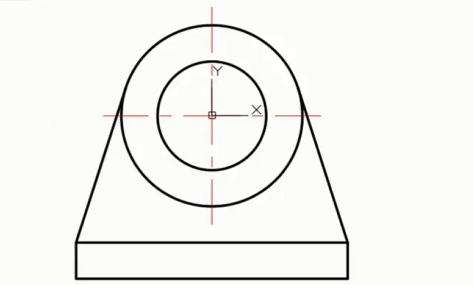

6、再次执行【直线】命令，绘制另外一条切线，即可得到如下图形

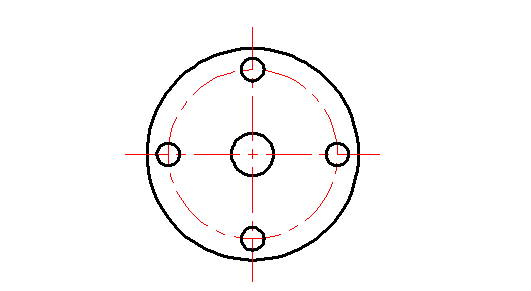

练一练：绘制如图所示的盘盖

思路点拨：参照绘制轴承座的步骤，可以先新建两个图层，绘制中心线和圆，并设置对象捕捉选项。
