Proe5.0钣金实例教程,教你平整工具如何创建连续壁

Proe5.0是不少结构设计新人正在学习的软件,proe软件功能强大,在多个行业都能够看到它的应用身影,不过学习它可不是那么简单容易,推荐品索proe培训实战课程,想要自学的同学可以多关注品索proe自学区,下面为大家分享Proe5.0钣金实例教程,教你平整工具如何创建连续壁。

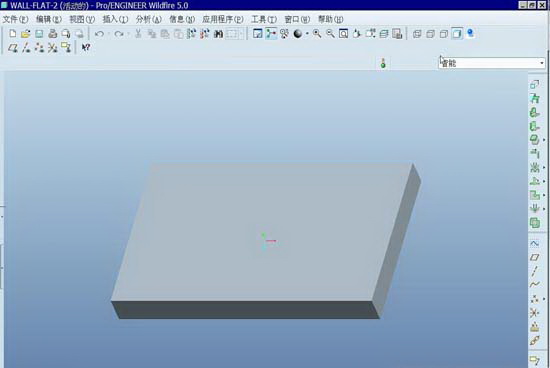

第一步:打开文件,创建钣金薄壁打开文件wall_flat-2,此文件为一钣金薄壁,如图

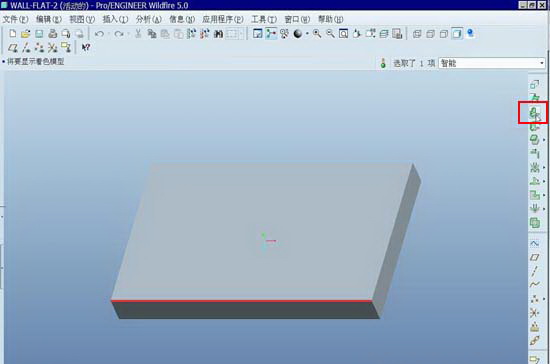

第二步:使用平整工具选取需创建连续壁的一边,单击【平整】图标,如图

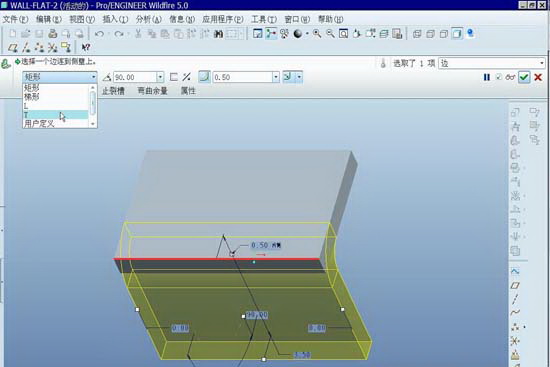

第三步:图形选择方法操作默认形状显示为矩形,你也可以选择梯形,T形,L形以及用户定义方式,如图

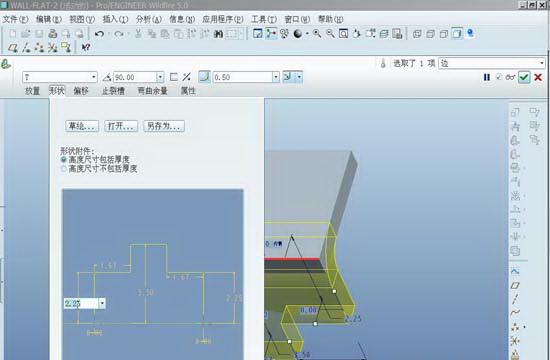

第四步:修改按钮尺寸可以直线在模型树修改尺寸,也可以单击形状按钮修改尺寸,如图

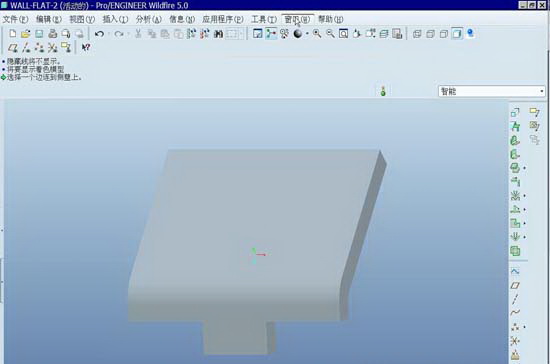

第五步:创建钣金连续壁完成定义钣金转弯角度,以及折弯处的R大小,最终钣金创建完成。
