proe基础教程,教你proe工程曲面的分类定义常识

曲面是一种没有厚度、质量、界限的薄膜,对于复杂度较高的造型设计,仅使用实体特征来建立3D模型就显得很困难了,因此曲面特征应运而生,提供了非常弹性化的方式来建立曲面的方法,以Proe为代表的CAD系统或理论上的直线、圆弧、平面、柱面和球面等简单的几何形状是光顺的。


工程曲面的分类

在Proe应用中,通常把曲面分为A、B、C共三个级别。

1、A级曲面:一般用于汽车车身等光顺度、美学要求比较高的曲面。

2、B级曲面:一般汽车内部钣金和结构件大部分都由初等解析几何面构成,这部分曲面不需要从美学上考虑一些人性化的设计,只需从性能和工艺要求出发。在满足性能及工艺要求后就可以认为达到要求的曲面通常称为B级曲面。通常对于一个产品来说,从外观上看不到的地方都可以作为B级曲面,这样无论对结构性能还是加工成本,都是有益的。

3、C级曲面或要求更低的曲面:这种曲面在Proe工程中比较少见,大多用于雕塑、快速成形和影视动画中,比如Geomagic软件,在Proe工程中一般作成B级曲面。


A级曲面的定义

对于A级曲面,到目前为止还没有统一的定义。对于实际工程来讲,A级曲面通常决定于客户的需求及要求,比较统一的定义如下:在整个工业产品开发流程中,有一工程段重点是确定产品表面曲面的品质,这一阶段通常称构造 A级曲面。

A级曲面不只是一般意义曲面质量的等级,它是随着工业设计的发展而产生的一种通称,一般是产品的可见部分和外部形状。因此,从工业设计及美学的角度考虑,A级曲面一般需要满足以下特征。

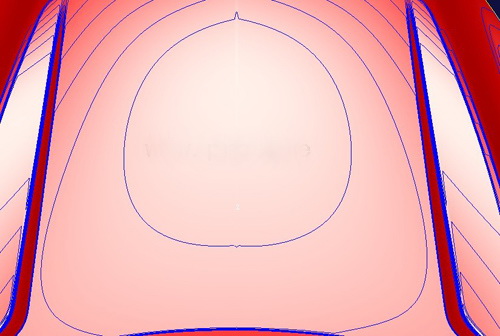

1、是重要的一个特征就是光顺,即避免在光滑表面上出现突 然的突起或坑陷等。在两张曲面间过渡时,A级曲面除了局部细节外需要曲率逐渐变化的过渡曲面,而普通的倒圆是不适合的。这种过渡使产品外形摆脱了机械产品的生硬。

2、另一个特性是除了细节特征外,采用大的曲率半径和一致的曲率变化,即无多余的拐点。

3、机械产品的外形生硬,一般来讲除了细节特征外不能由初等解析曲面构成,应以柔和的Nurbs来构造。

4、为达到美观的要求,A级曲面的关键曲线不仅要光顺,而且还要与设计意图保持一致。
