在proe结构设计当中曲面的相关操作无疑是难度比较大的操作,存在很多proe操作难点和重点,关于曲面的合并操作以及曲面实体化有不少技巧需要proe学习者去掌握,下面品索为大家分享结构设计教程,proe曲面合并及曲面实体化操作方法实例教程。

本例主要讲解如何使用曲面合并和曲面实体化的方法。以下图为例。


方法:

1.拉伸出一个100x100x50的六面体。

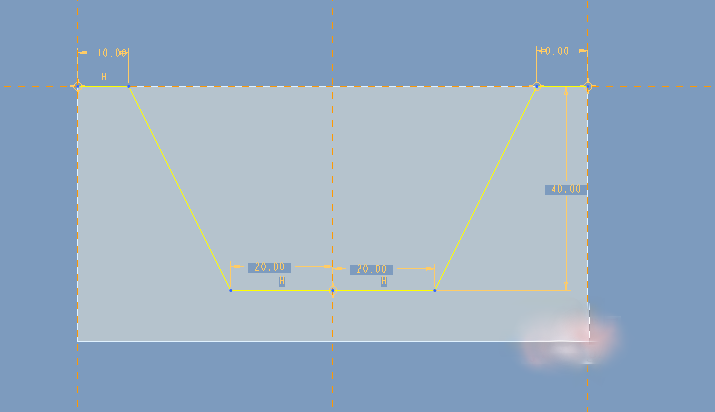

2.点击【草绘】,选择六面体的侧面作为草绘平面,绘制出下面的草绘。

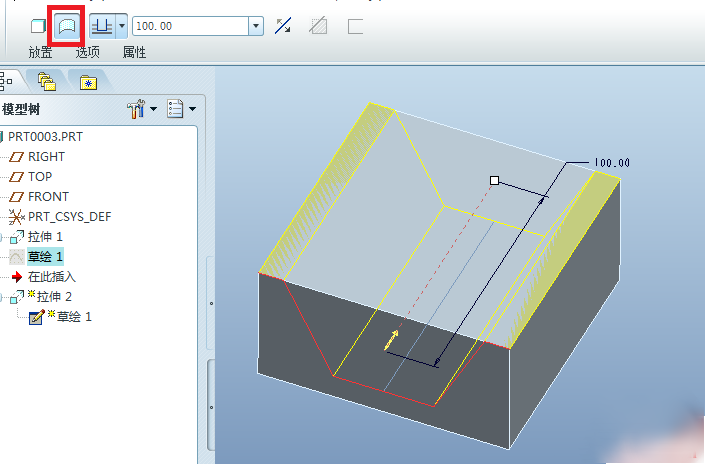

点击【拉伸】,选择上面的草绘,选择拉伸为曲面。如图。完成后点击勾号。

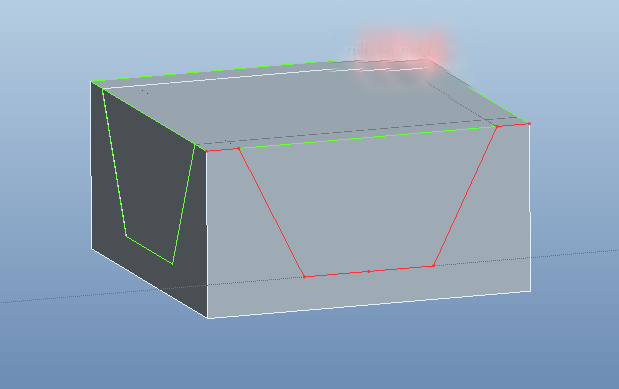

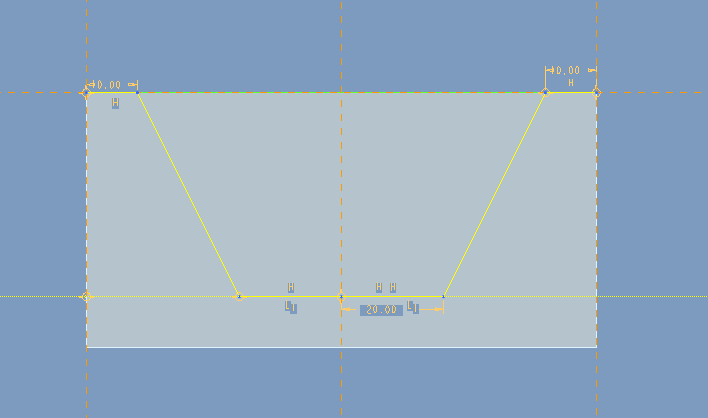

3.在另一个侧面上绘制出下面的草绘。绘制完成后同样使用拉伸位曲面。

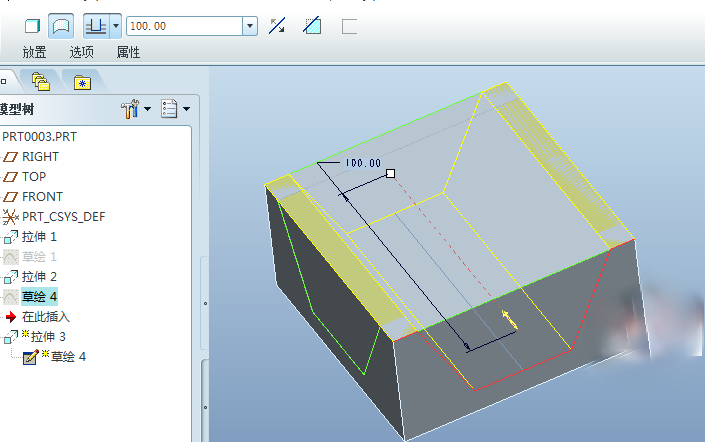

拉伸为曲面。


4.按住Ctrl,选择第二步和第三步拉伸出的曲面,点击【编辑】-【合并】。


出现如下控制面板。使要切去的部分变为网格状,如下图。点击勾号。

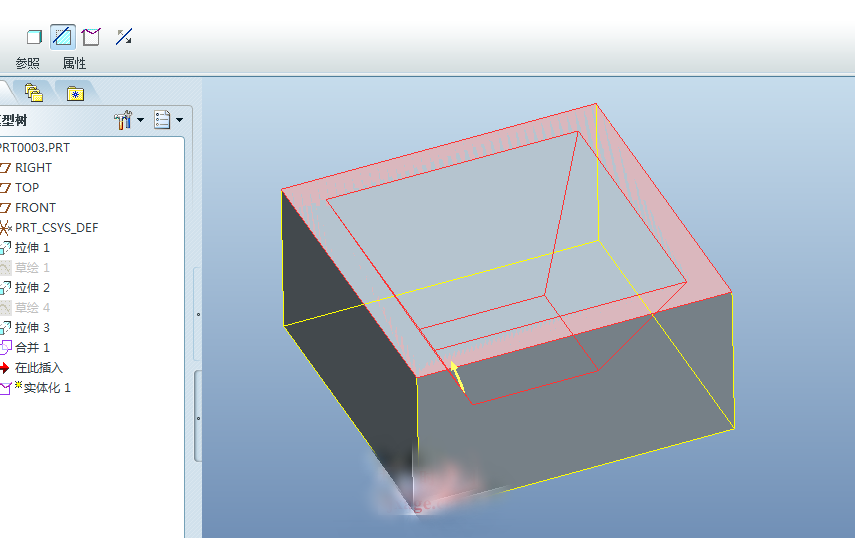

5.选择合并的特征,点击【编辑】-【实体化】,出现如下控制面板。选择【去除材料】选项。调整完整后点击勾号。

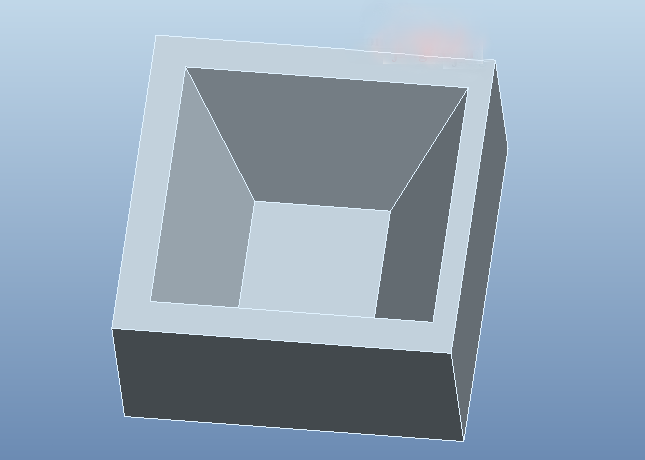

6.完成。
