CAD基础实例图文教程,CAD2018怎么创建对象组的方法

CAD是一款功能非常强的的制图神器,应用领域超级广泛,它是不少想要从事设计行业的新人们想要学习的设计工具软件,既然想要掌握好cad这款软件,勤学苦练是必需的,而基础工具的应用及实践是新人们学习绕不过去的槛,而想要掌握好基础工具的操作,品索建议大家结合实例的学习去操作和实践,切不可纸上谈兵。

下面为大家分享CAD基础实例图文教程,CAD2018怎么创建对象组的方法,不妨一起来学习一下吧!

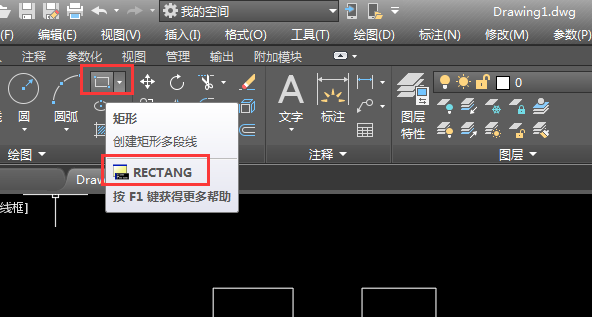

第1步、打开AUTOCAD2018软件,点击矩形工具或是RECTANG命令后空格,绘制二个矩形出来。

效果如下:

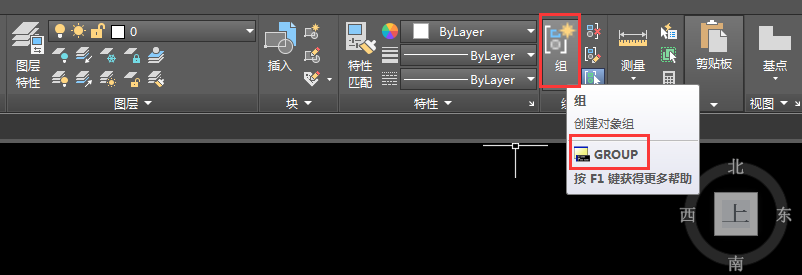

第2步、点击组版块里面的创建对象组图标,或是在命令栏输入"GROUP"命令空格。

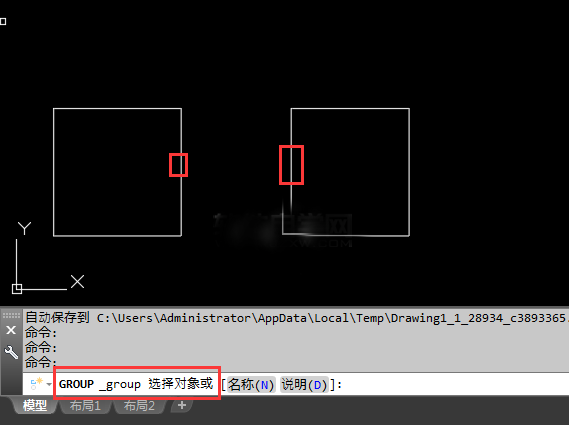

第3步、选择要组的对象,选择二个正方形图形出来。

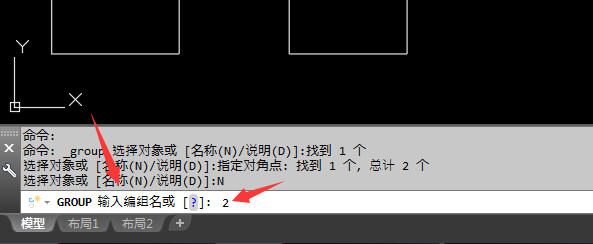

第4步、如果要给这个组取个名称,点击名称N或是输入N空格。然后输入名称随便。在这里我输的是2。

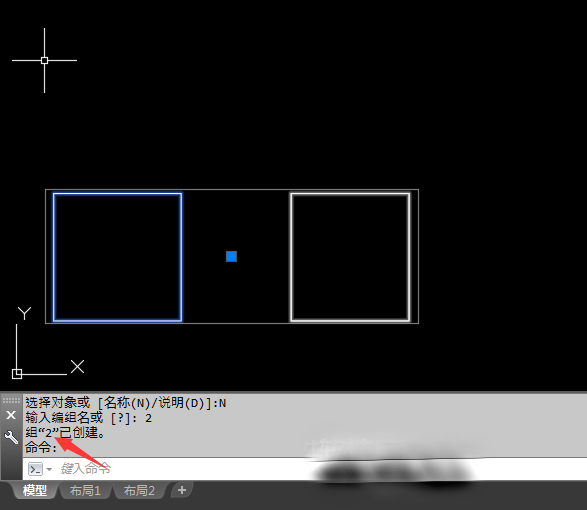

第5步、输入名称后,点击空格。组2就出来了,也就是二个矩形为一个组了。移动与选择都在一起。

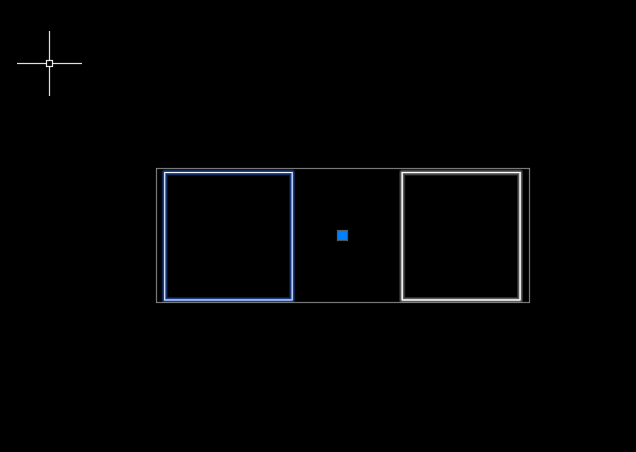

第6步、选中其中的一个对象后,这样两个矩形的外面就有一个框出来。这表示组好了。


以上就是CAD2018怎么创建对象组的方法与步骤。
