Creo基础操作教程,教你如何创建基准平面

Creo是美国PTC公司于2010年10月推出CAD设计软件包,随着Creo的推广和普及,越来越多的人开始使用Creo软件,creo4.0工程图经常需要标注基准,以作为标注尺寸、公差等参数的参照,下面品索为为大家分享Creo基础操作教程,教你如何创建基准平面。

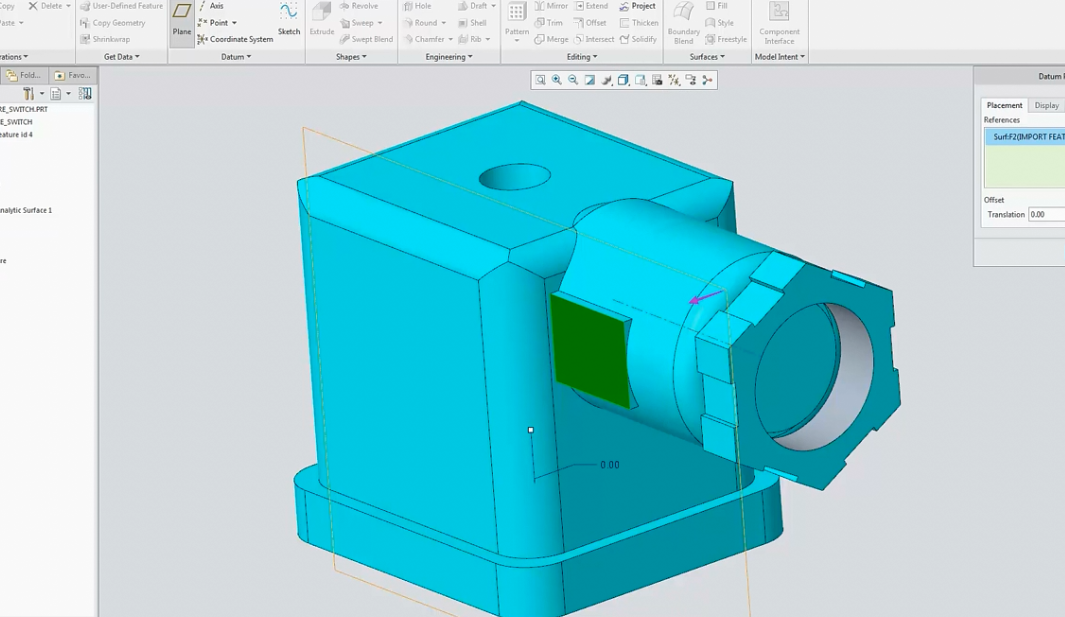

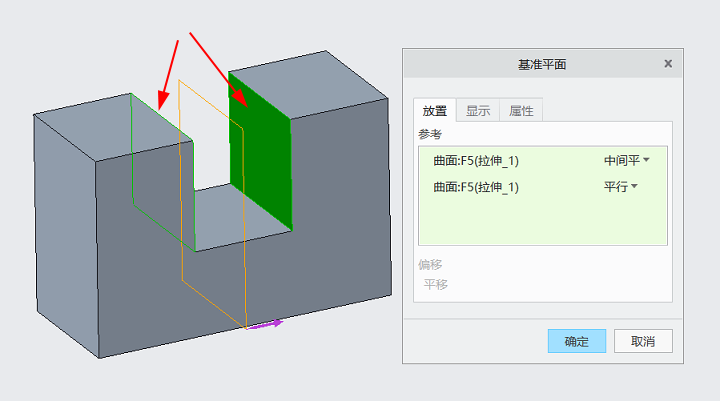

Creo4.0的基准平面工具新增了一个“中间平面”的约束,如下图所示。这个功能真的很不错,之前一般是测量整体长度然后取一半进行偏移创建中间平面的。


方法:

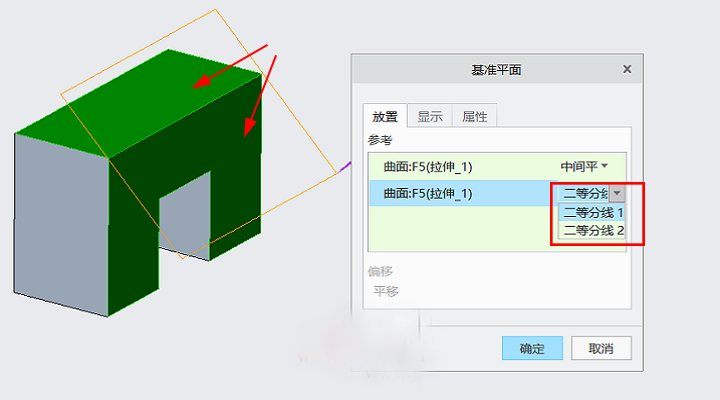

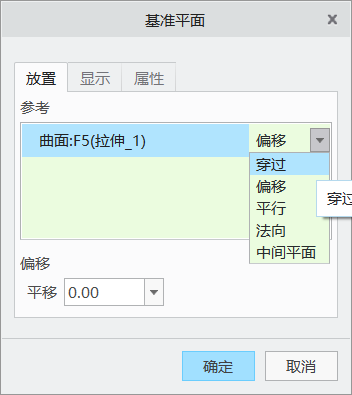

单击【模型】-【平面】 打开“基准平面”(Datum Plane) 对话框。单击参考旁的箭头可查看适用的约束列表,您可以从中进行选择。假如我们选择了两个平面,系统会自动将“中间平面”(Midplane) 选项选为默认值。




这些参考对可以包括以下对象:

  • 平面曲面或基准平面

  • 基准、圆柱或圆锥轴和线性曲线或边

  • 基准点、坐标系或顶点

这样更易于快捷地定义基准平面,尤其是在与诸如“镜像”(Mirror) 等操作一起使用时。

以上就是cero创建基准平面的方法,怎么样,你学会了么?不妨跟着图文教程一步步操作试试看吧!
