proe建模图文教程,教你proe管道建模方法和技巧

2019-06-14  8219 分类:结构工程

proe建模图文教程,教你proe管道建模方法和技巧

proe是非常好用的结构设计软件,参数化建模优势明显,proe在工业设计,模具设计以及钣金设计方面的应用非常广泛,想要熟练它的操作可是需要下不少功夫去实践和学习哦,品索建议大家由易而难,结合实例操作学习,下面为大家分享proe建模图文教程,教你proe管道建模方法和技巧。

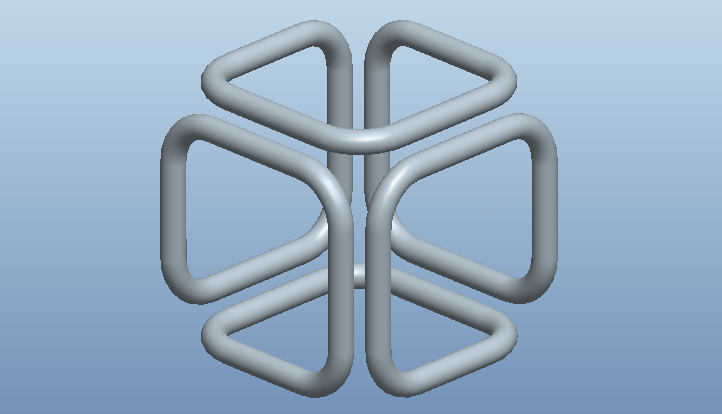

最终结果如下图。


proe管道文件下载   提取密码:bi66

方法:

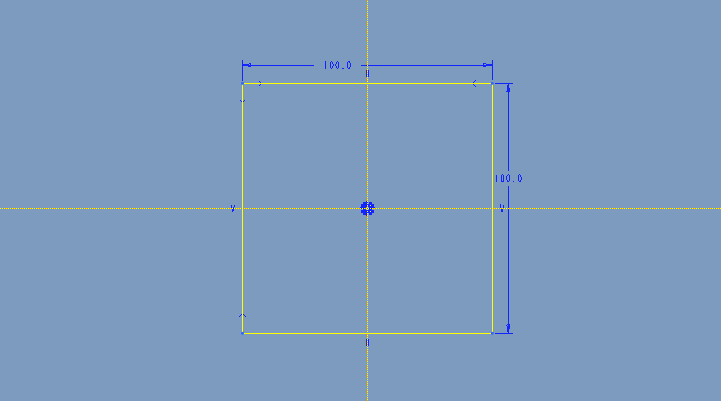

1.点击拉伸,在TOP平面绘制如下的草绘。

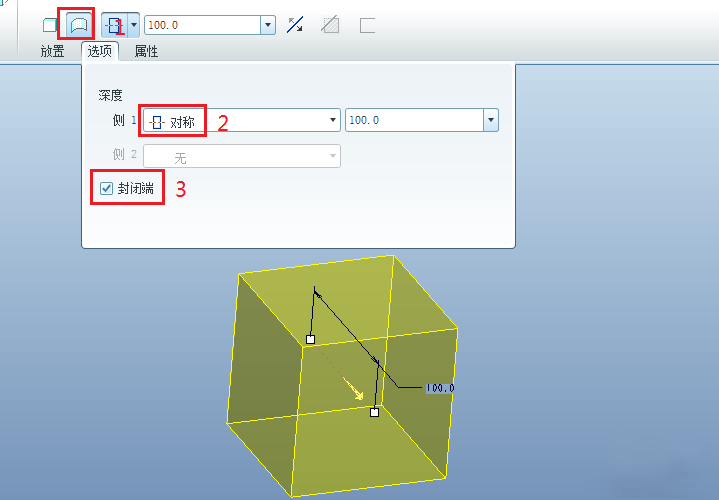

绘制完成后,点击勾号。拉伸类型选择曲面,对称拉伸,拉伸高度为100,点击选项并勾选封闭端。之所以拉伸为曲面是因为在Proe零件图中,实体是不能隐藏的,曲面是可以隐藏的。

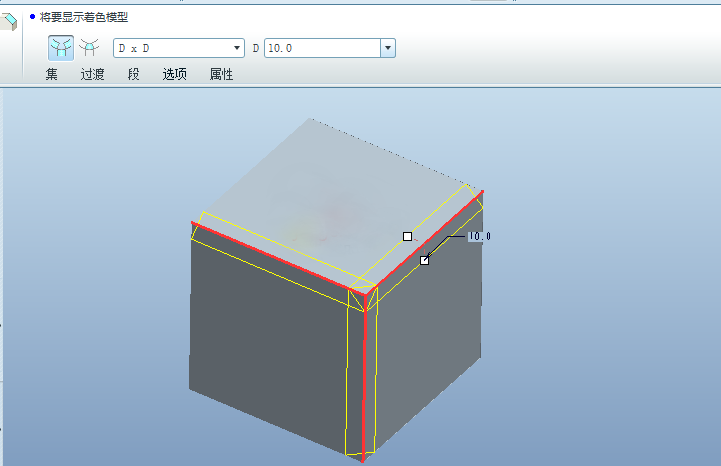

2.点击倒角。选择下图所示的三条棱和该顶点的体对角线所对应的顶点的三条棱。

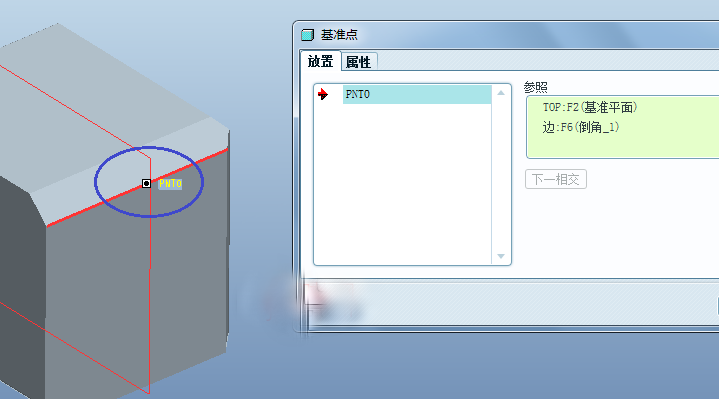

3.创建一个基准点。

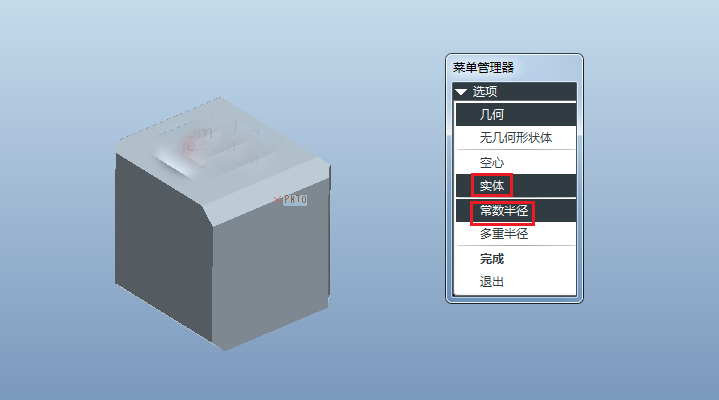

4.点击【插入】-【高级】-【管道】(若没有此选项请点击【工具】-【选项】里的allow_anatomic_features设置为yes)。选择实体和常数半径,点击完成。

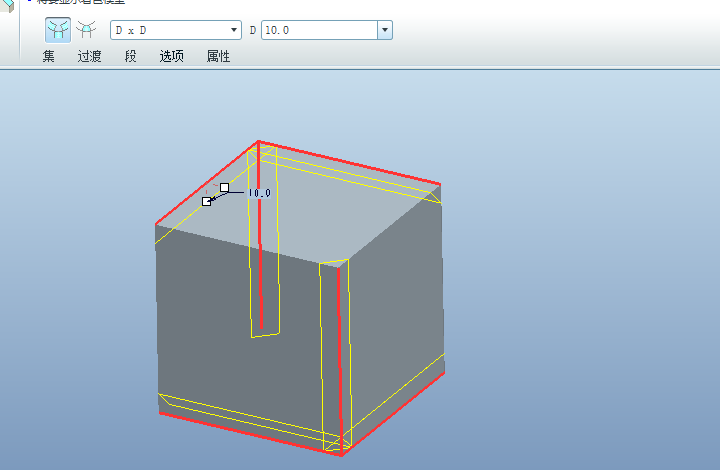

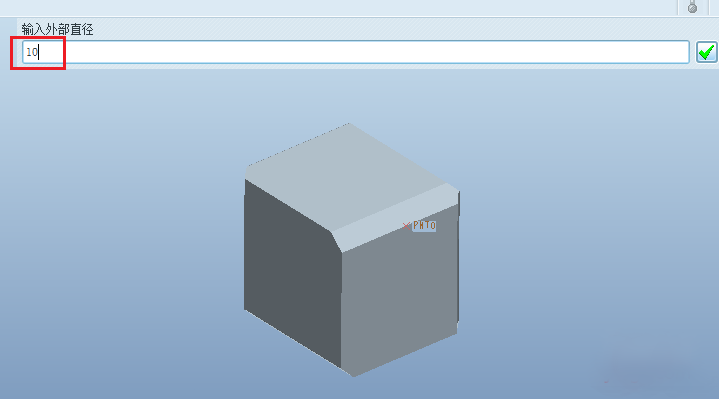

设置外部直径为10.

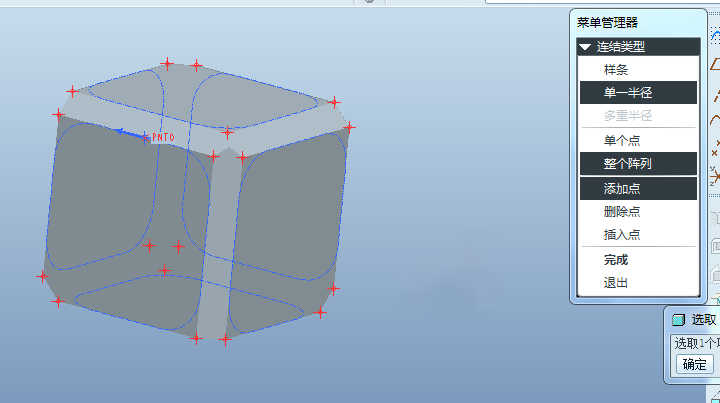

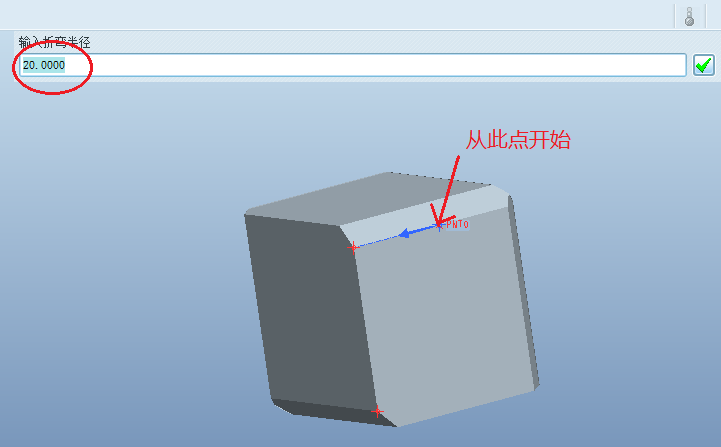

从第3步创建的基准点开始,沿着棱插入点。遇到折弯的地方会提示输入折弯半径,这里输入20.因为之前选择的常数半径,接下来所有的折弯半径都会默认为20.

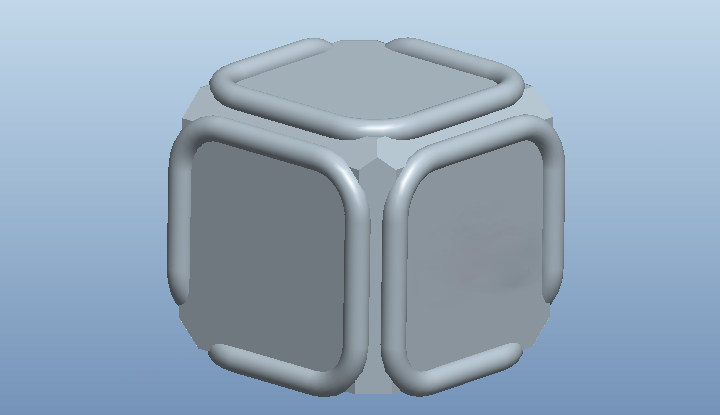

最终的插入点如下。


点击完成。


5.将拉伸曲面进行隐藏。


如果你不清楚管道的走向,你可以下载文件仔细研究一下。
