CAD基础标注技巧,教你CAD角度标注怎么显示小数后两位

CAD设计制图当中,除开图形的绘制,各种尺寸以及数据的标注也是需要注意的,不管是机械设计还是室内设计,各种数据都是比较敏感的,而对于这些数据的标注无疑是存在很多技巧和方法的,下面品索就为大家分享CAD基础标注技巧,教你CAD角度标注怎么显示小数后两位。

在关于CAD角度标注命令的文章中讲过关于角度标注的方法,通过例子可以发现,默认的角度标注数值是没有小数点的,也就是只精确到个位数,那么,如果想显示到小数点后两位,应该怎么设置。

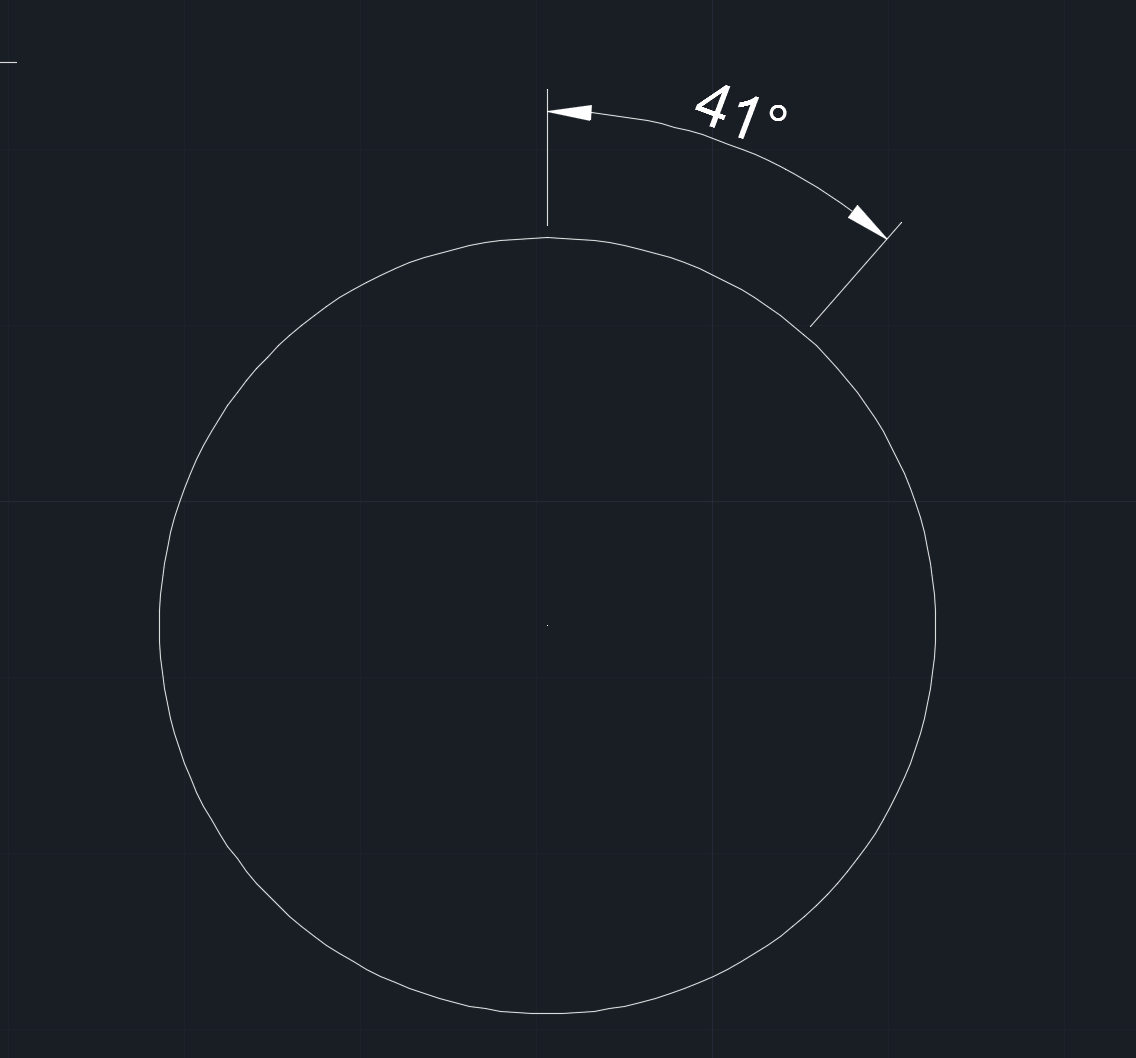

以下图为例,默认的标注角度是41°,只需要通过简单的设置即可将角度值调整为小数点后两位

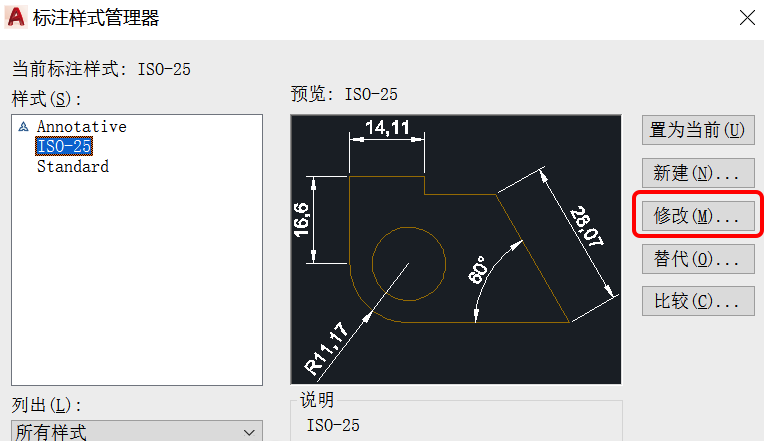

1、打开标注样式管理器,输入字母D,按回车键,点击右边的修改按钮,进入标注样式修改界面,如图

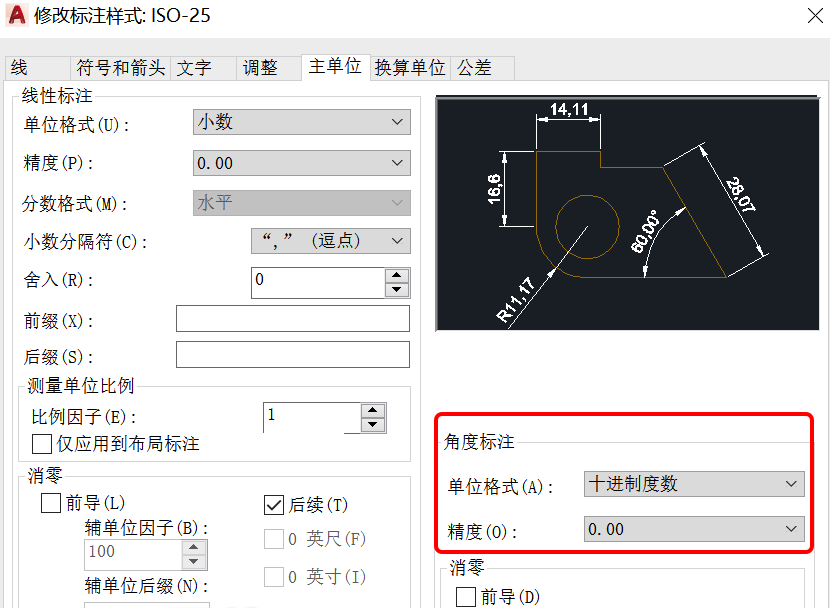

2、在标注样式对话框中,找到右侧的角度标注,单位格式,选择十进制度数,然后将精度选择为0.00,然后点击确定

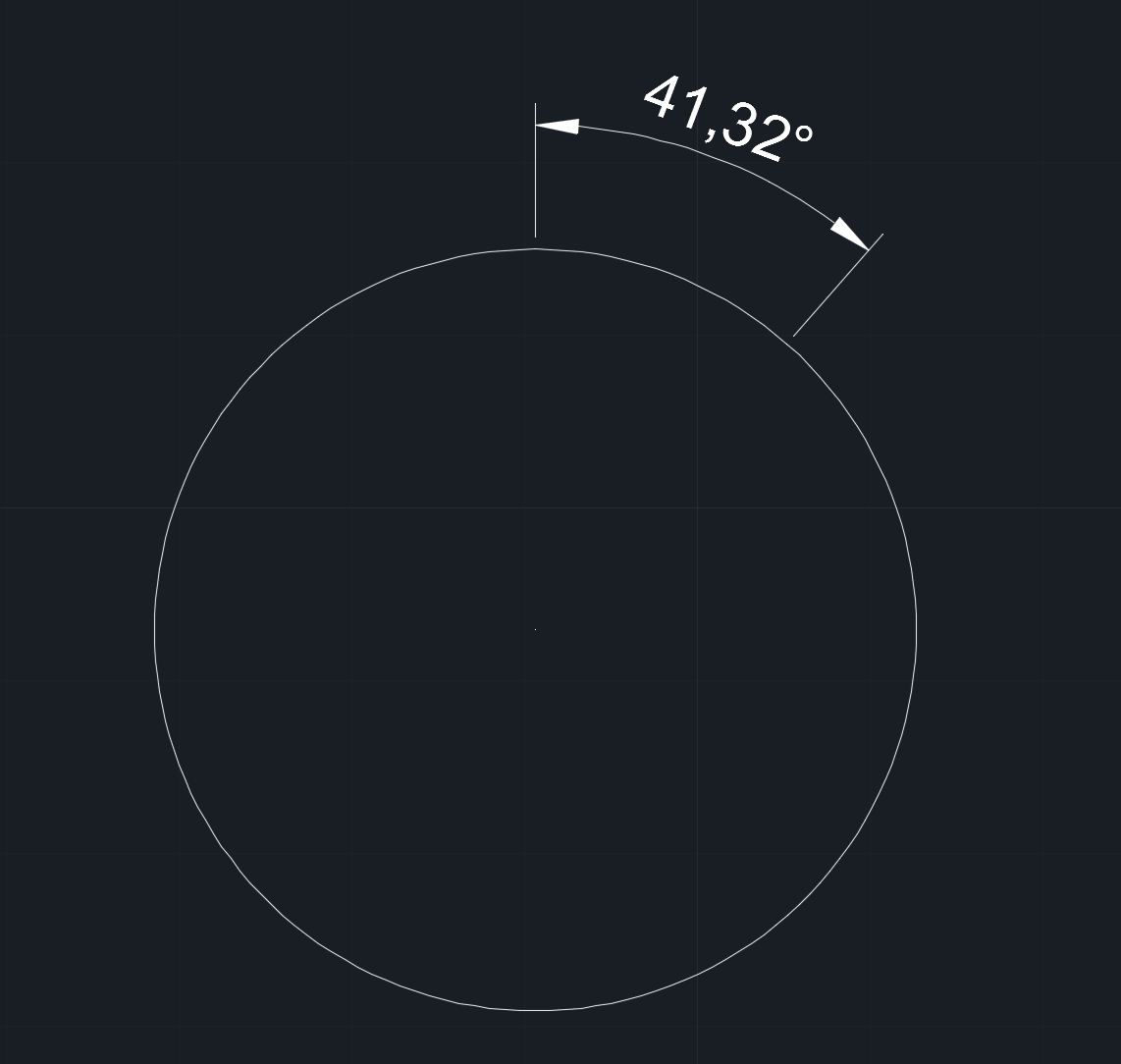

3、关闭标注样式管理器对话框,回到绘图区,可以发现原来标注为41°的数值,变成了41.32°,以下是修改后的效果

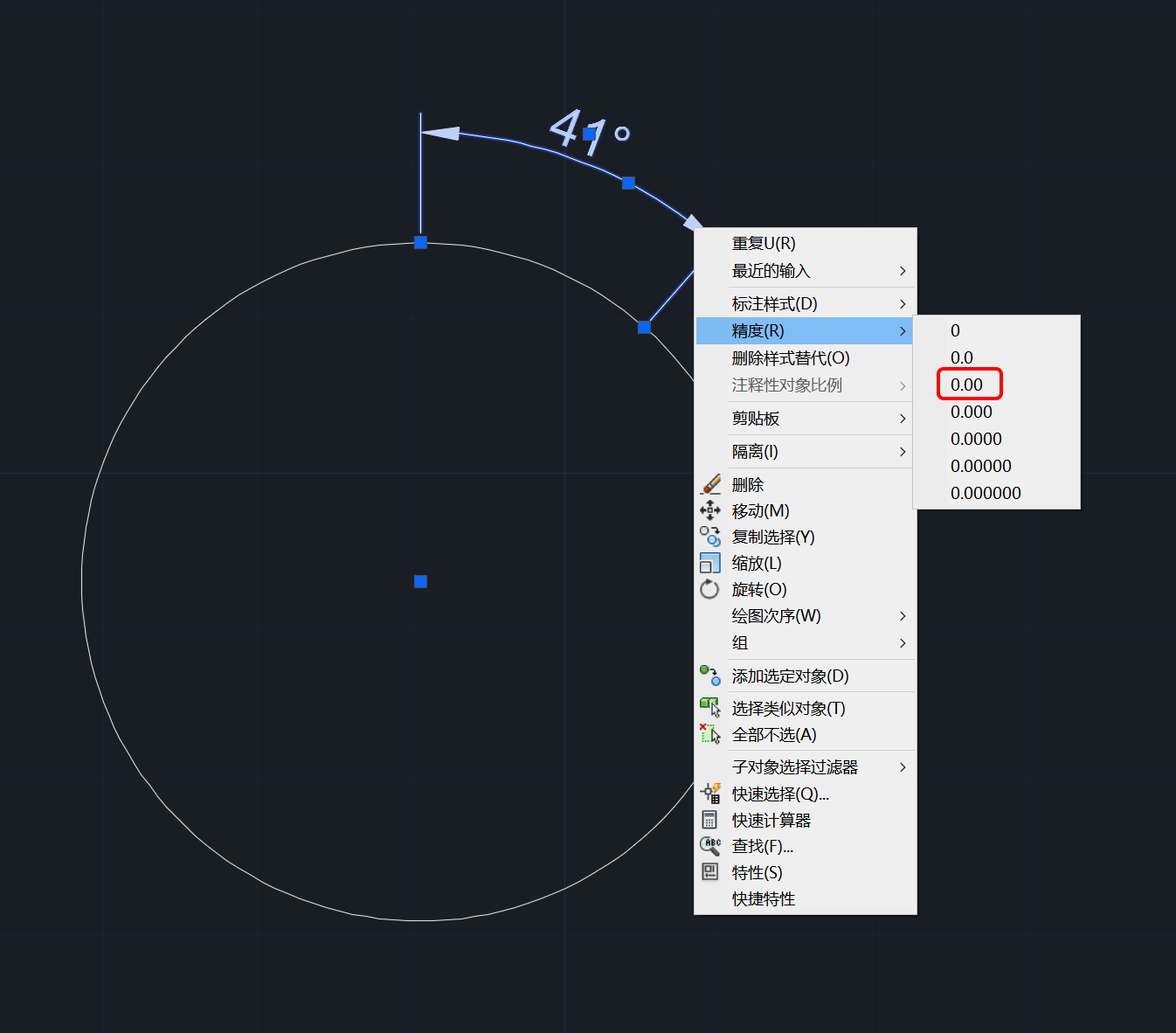

当然,还有更快捷的方法,我们可以选择标注的度数(箭头),然后点击鼠标右键,找到精度-0.00,如图,相比上面的方法,这种方法更加简单方便。
