Proe结构化设计实例教程教你Proe弹簧挠性化装配方法

在proe结构设计项目中,由于我们常常需要设计到复杂的结构零件,proe装配无疑是比较常用的操作,对于proe初学者而言,要好好理解及加强学习,同时结合大量实际练习来消化这一常用操作技巧,下面品索为大家分享Proe结构化设计实例教程教你Proe弹簧挠性化装配方法。

初学者可能在装配弹簧时会不知道如何对弹簧进行挠性化。当我们对弹簧的长度尺寸进行挠性化后,参照的零件的位置发生变化,弹簧的长度也会发生相应的变化,这样极大的提高了设计的效率。


Proe弹簧挠性化装配方法:

1.新建组件。

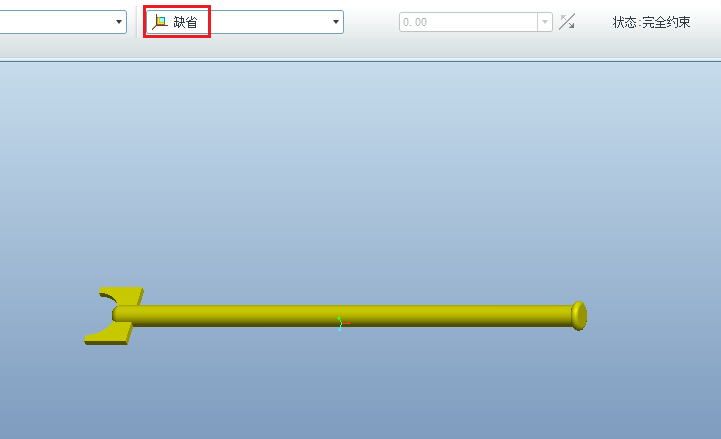

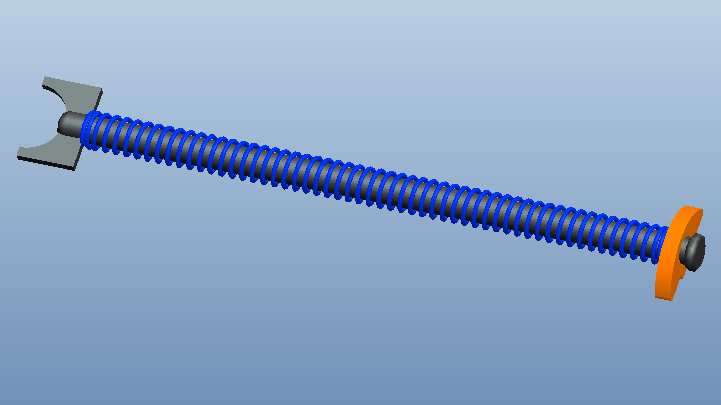

2.添加rod零件,以缺省的方式进行装配,如下图所示。

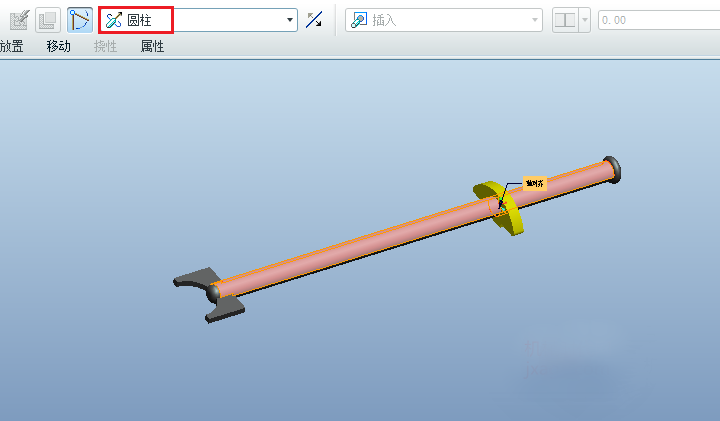

3.添加slider零件,连接方式选择圆柱。选择下图slider的孔圆柱面和rod的圆柱面,即可完成圆柱连接的定义。

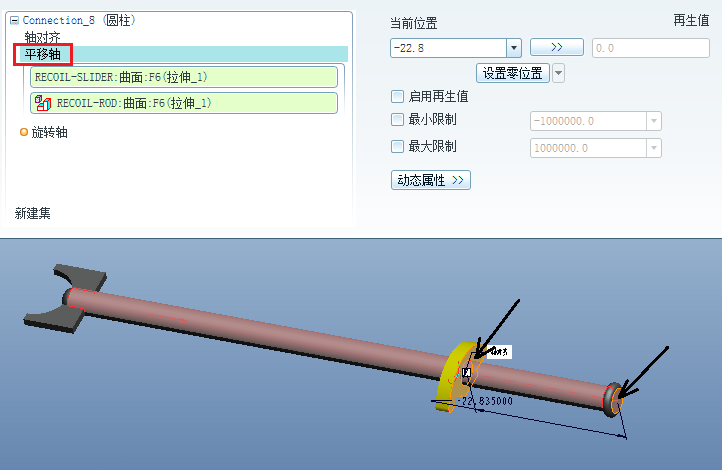

点击【放置】-【平移轴】,选择rod和slider零件的端面,如下图的黑色箭头所示。

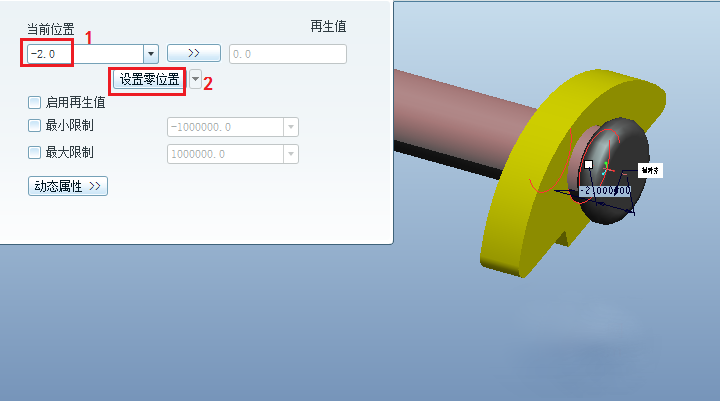

在当前的位置输入框中输入:-2,点击设置零位置按钮,即可将当前的位置设置为初始位置。

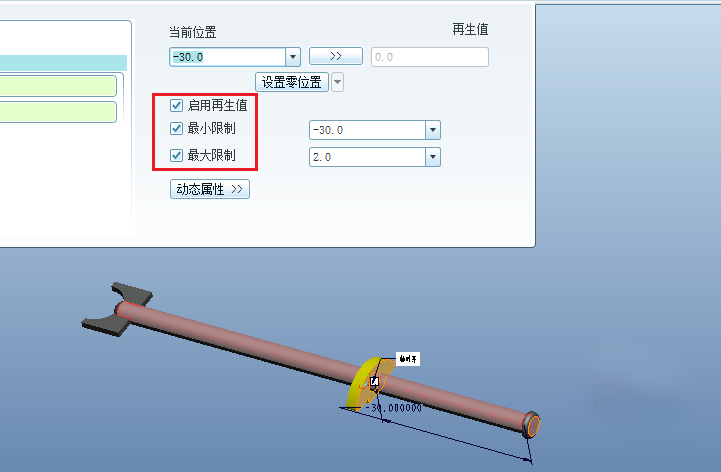

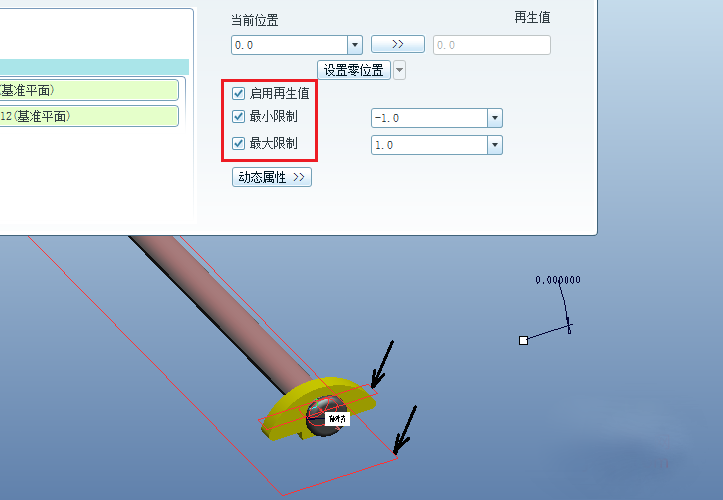

勾选启用再生值和最小位置、最大位置,输入相应的值,按照下图所示。


点击【旋转轴】,选择下图黑色箭头所指的两个基准平面,在当前位置输入框中输入:0,勾选红色方框中的三个选项并进行相应的设置。


4.添加spring,按照下图所示,选择三个平面重合对齐进行装配。

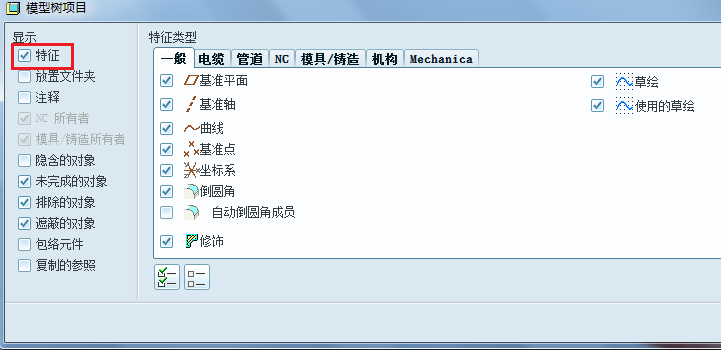

5.点击模型树中的树过滤器按钮,弹出下面的窗口。在显示栏勾选特征,点击确定完成。

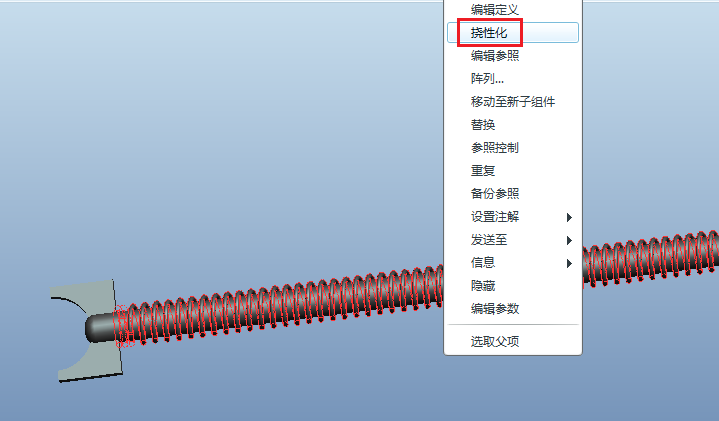

6.选择spring,鼠标右击选择【挠性化】,弹出下面的窗口。

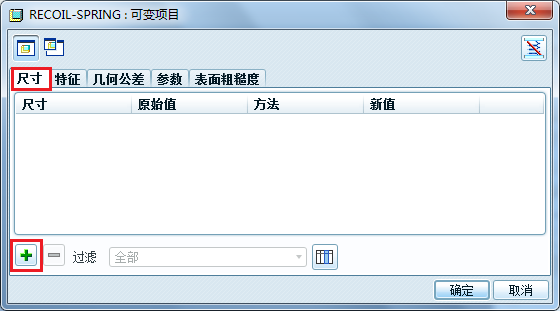

点击下图所示的加号。

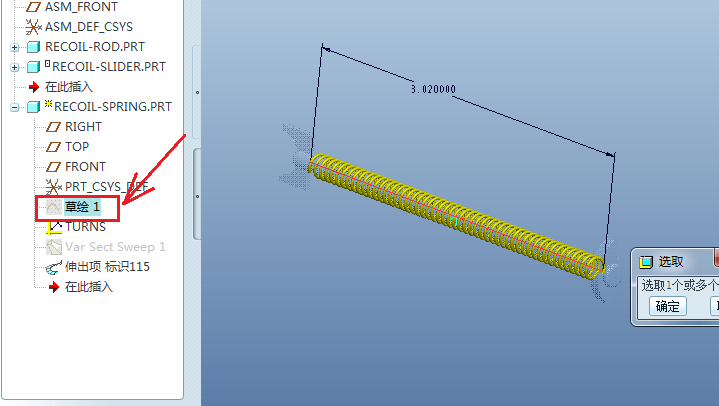

选择下图模型树中的草绘1,即可弹出下面的尺寸,我们选择这个尺寸即可。

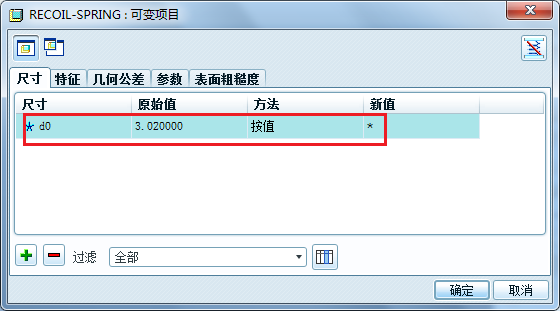

此时上面的尺寸就被添加进来了。

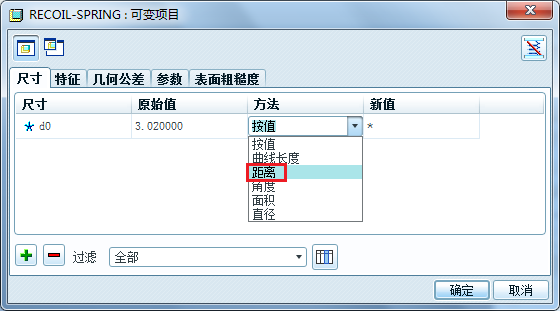

按照下图所示,在方法下拉选项中选择【距离】。

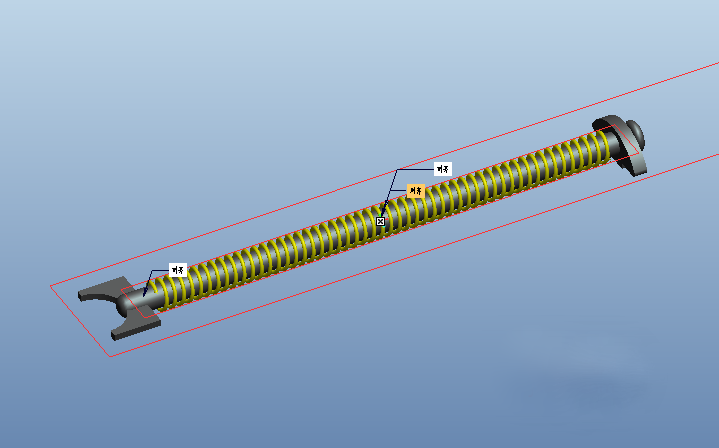

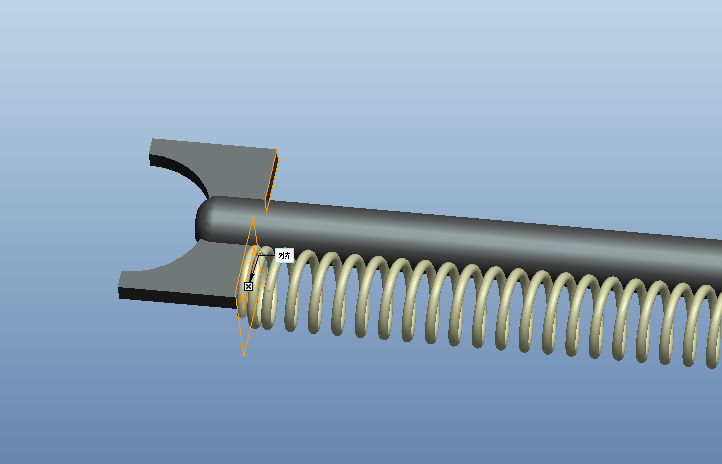

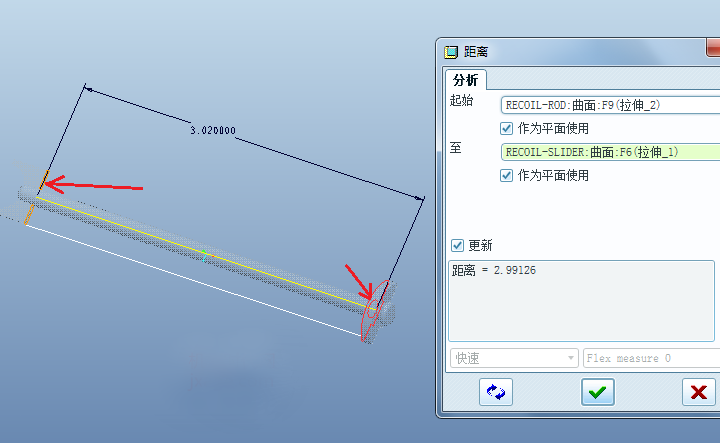

选择下图红色箭头所指的两个平面,点击勾号即可。

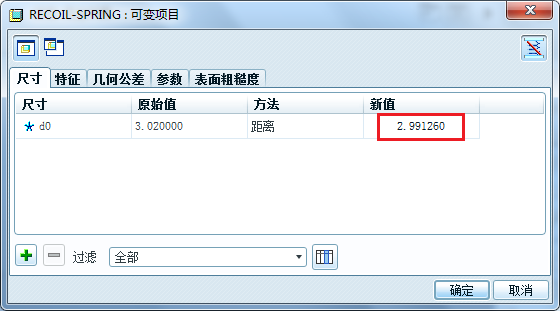

这时我们就可以看见这个尺寸的新值了。这个新值是两个平面之间的距离。当我们调整这两个平面的距离,弹簧的长度也会发生相应的变化。

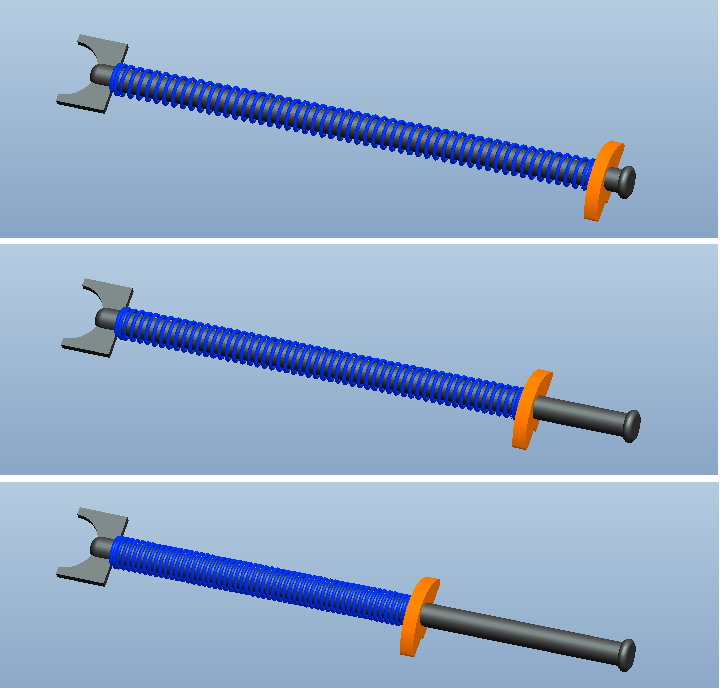

7.点击拖动元件按钮,将slider拖到几个不同的位置,我们会发现弹簧会跟着变化。
