CAD基础教程,CAD窗口选择不是矩形怎么办?

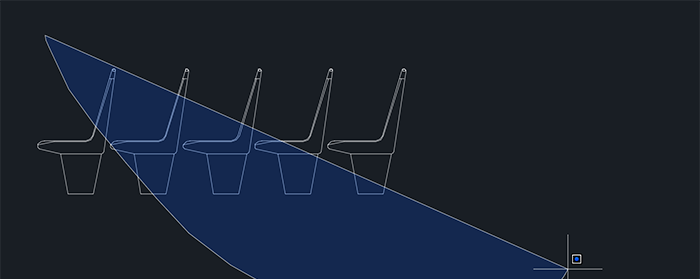

一些高版本的AutoCAD如2015、2016、2018等,刚装好的软件,在按住鼠标进行选择的时候,选择框变成了不规则的套索,如图所示,非常不方便,应该如何调整?


AutoCAD的这种新的选择方式,实际上是使得操作更加灵活了,只是我们使用不习惯,我们也可以通过设置将选择方式改回矩形选择框,具体方法如下(以AutoCAD2018的设置为例,其他版本可能有些不一样,但找到对应设置的地方即可):

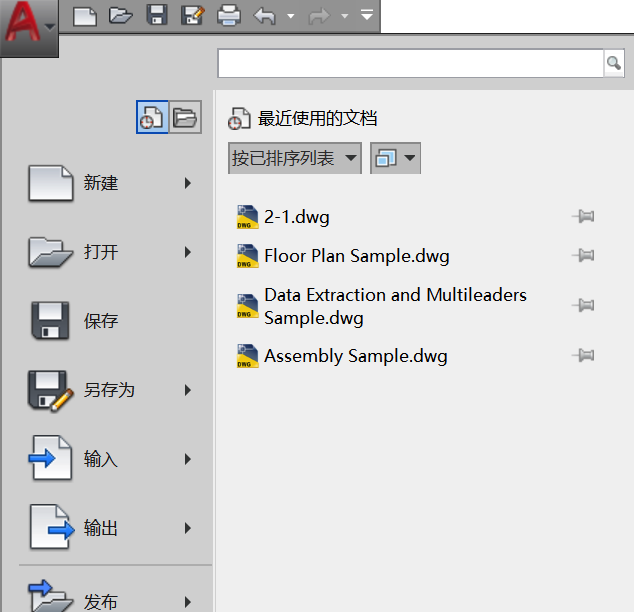

1、找到左上角的A图标,然后选项,如图

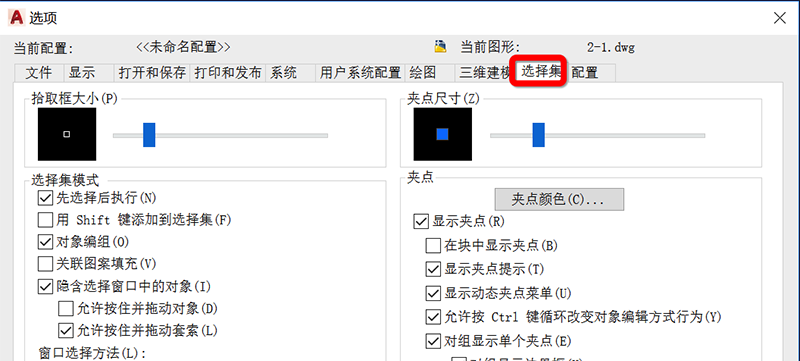

2、在弹出的设置界面,点击选择集,如图

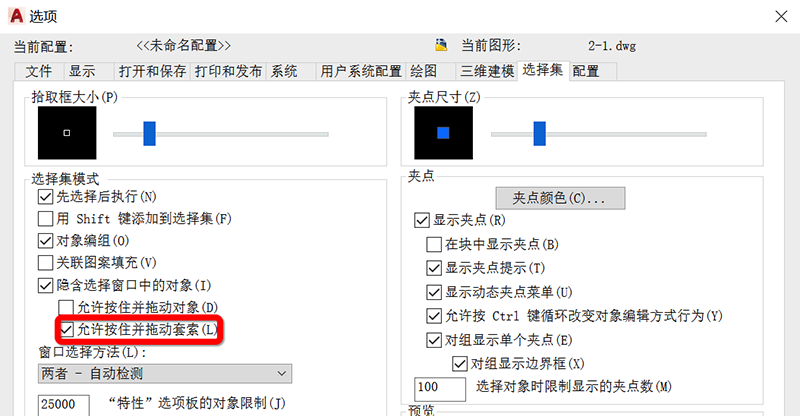

3、在左边找到允许按住并拖动套索,将其前面的勾取消,然后点击应用,确定即可,此时重新选择,发现选择框变成矩形了。
