CAD基础快捷键技巧讲解,教你CAD打断命令快捷键使用方法

只要是设计软件,那就存在着很多快捷键操作技巧,想要提升自己的设计效率,操作效果,那么关于软件的快捷键操作技巧是一定要去熟练,去研究的,尤其是那些常用的快捷键操作,作为工业制图神器的cad软件也不例外,它强大的功效注定存在着许多操作快捷键技巧的使用,下面品索为大家分享CAD基础快捷键技巧讲解,教你CAD打断命令快捷键使用方法,让你知晓如何使用打断命令将过长的中心线删除。

用CAD绘图的时候,如果需要在两点之间创建间隔,则可以通过执行打断命令来实现。

倒角命令的启动方式:

(1) 直接在命令窗口输入break

(2) 点击菜单栏【修改】-【打断】按钮

(3) 选择【修改】工具栏中的【打断】命令

(4) 选择默认选项板中【修改】-【打断】命令

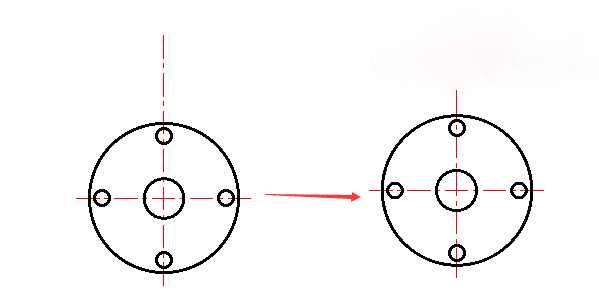

如图所示,需要将过长的中心线删除

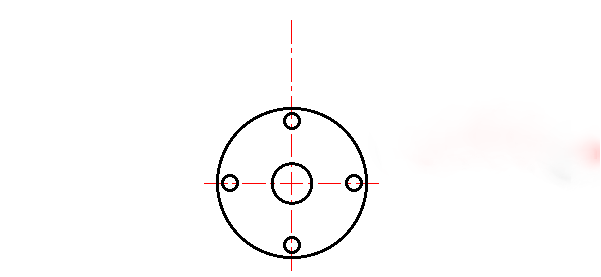

1、先在AutoCAD中打开如图所示的源文件

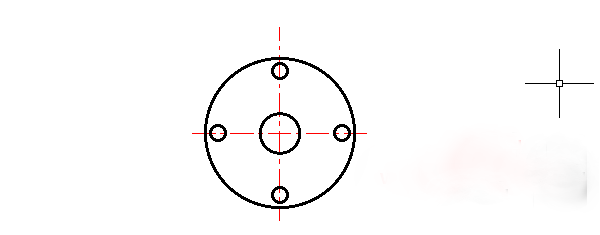

2、点击【修改】-【打断】按钮,命令窗口显示操作如下:

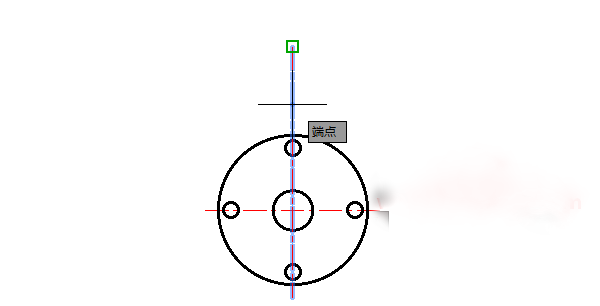

3、选中的中心线高亮显示


4、执行打断操作后得到的图形


注意:CAD的系统默认打断的方向是沿逆时针方向的,所以在使用打断命令的时候需要注意一下,不要把顺序弄反了。
