CAD基础命令图文教程,CAD尺寸约束命令使用方法

想要学习好cad设计软件,基础命令是一定要熟练掌握的,品索建议实战学习cad软件,以实例的形式去学习和实践能起到很好的学习作用,下面就为大家分享CAD基础命令图文教程,CAD尺寸约束命令使用方法,以图文结合的形式带来cad为几何约束后的平键添加尺寸约束的方法。

尺寸约束是CAD中草图约束的一种类型,利用尺寸约束命令可以限制图形几何对象的大小,类似于在草图上标注尺寸,一样可以设置尺寸标注线,同时系统也会生成相应的表达式,但不同于标注尺寸的是,尺寸约束建立之后,在接下来的编辑工作中可以实现尺寸的参数化驱动。

接下来就以为几何约束后的平键添加尺寸约束为例,学习尺寸约束相关操作。

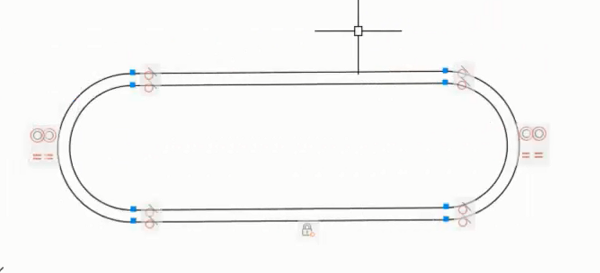

1、在CAD中打开如图所示的平键

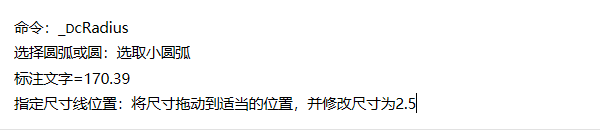

2、点击菜单栏中【参数化】选项卡,在【标注】选项板中选择“半径”按钮,然后选取小圆弧标注尺寸,并修改尺寸为2.5,按回车键确认,命令栏输入操作如下


执行相同的操作命令,为大圆弧添加半径尺寸为3,得到下图

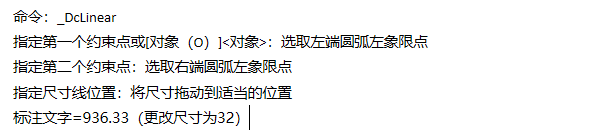

3、点击菜单栏中【参数化】选项卡,在【标注】选项板中选择“线性”按钮,标注圆头平键的长度尺寸并将其尺寸修改为32,按回车键确认,命令栏输入操作如下

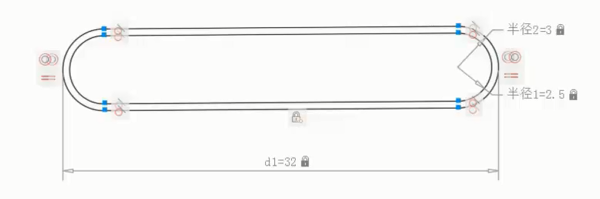

4、最后结果如图所示

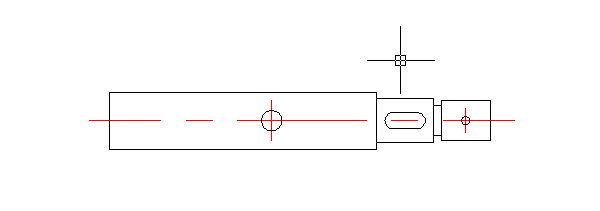

练习:绘制如图所示的泵轴


绘图思路:

1、设置图层

2、利用“直线”命令绘制中心线

3、利用“直线”命令绘制泵轴外轮廓线,并添加几何约束和尺寸约束

4、利用“直线”和“圆弧”命令绘制键槽,并对键槽添加几何约束和尺寸约束

5、利用“圆”命令绘制孔,并对孔添加几何约束和尺寸约束
