CAD基础图文教程，教你如何改变图形对象的特性

在cad绘图设计当中，对于图形对象的改变，尤其是图形对象的特性，包括颜色、线型、线宽等特性的修改是频繁而且基础的操作，对于cad学习新人而言，想要熟练掌握好，这样才能在后期cad绘图当中更加游刃有余，下面品索为大家分享CAD基础图文教程，教你如何改变图形对象的特性。

CAD软件中，通过特性面板，可以很方便的对图形对象的特性进行修改，包括图形对象的颜色、线型、线宽等。

1、确保命令栏中没有执行任何命令，选择需要改版特性的对象

2、找到功能区的特性面板，此时可以显示当前选择对象的所有特性信息

3、用户可直接对这些信息进行修改

需要注意以下几点

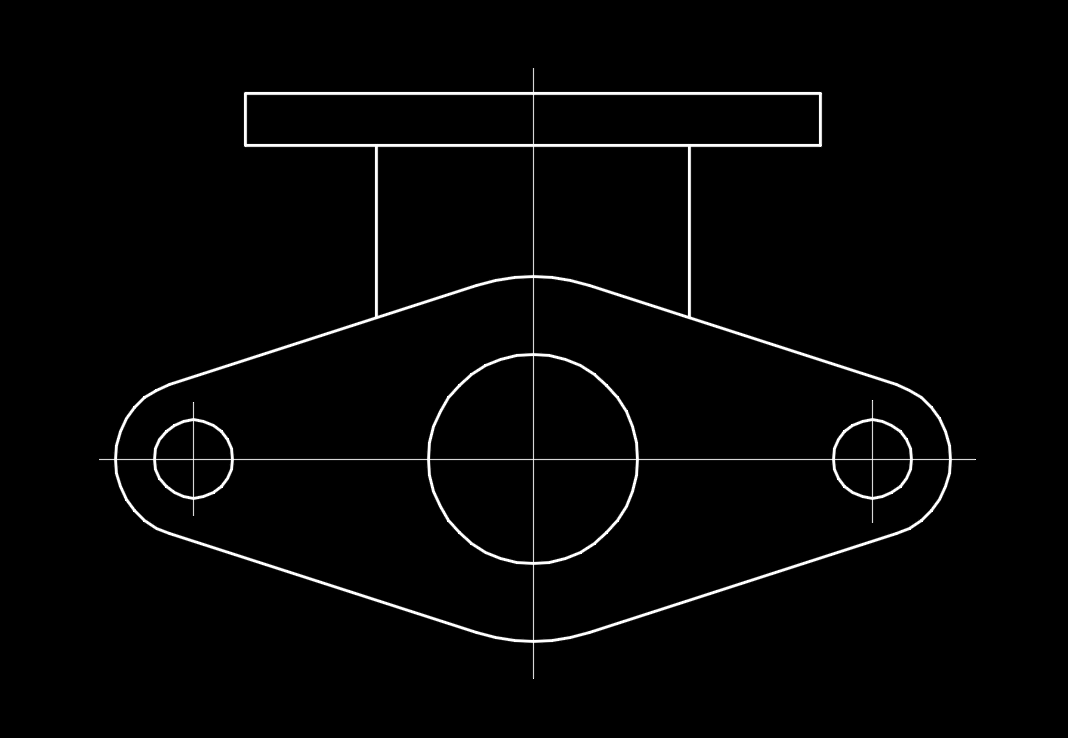

如图，将下图的中心线特性进行修改，颜色改为红色，线宽设置为0.2，线型设置为虚线，透明度改为40

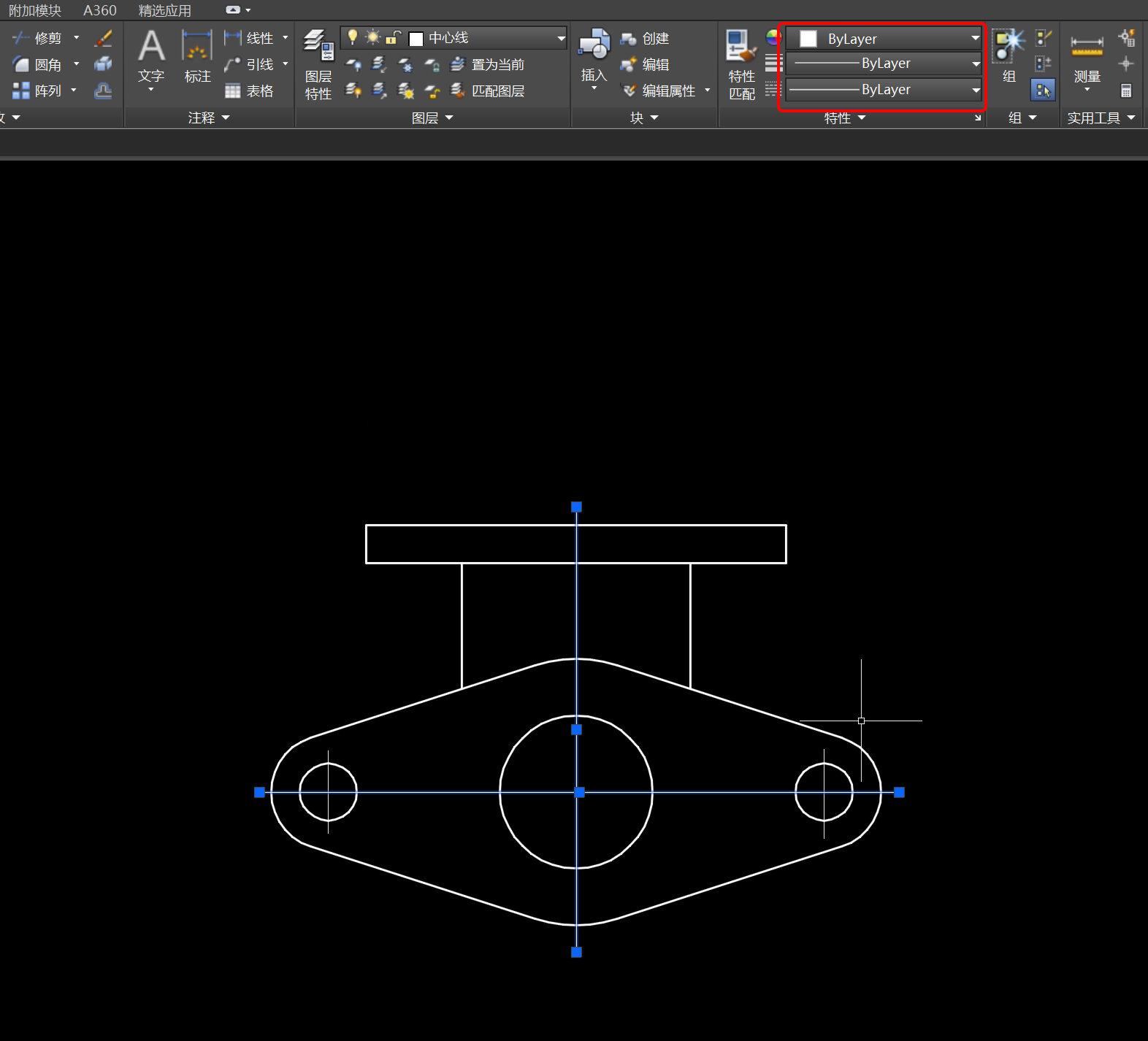

1、鼠标单击选择两条中心线，此时可以看到，在特性面板中，对象的属性全部是Bylayer

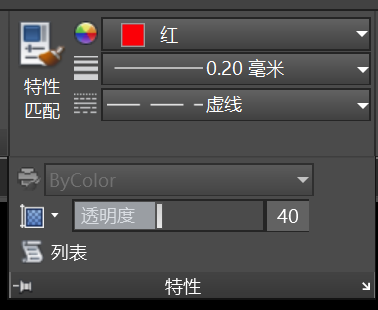

2、将颜色设置为红色、线宽设置为0.2，线型选择虚线，透明度设置为40，如下图所示

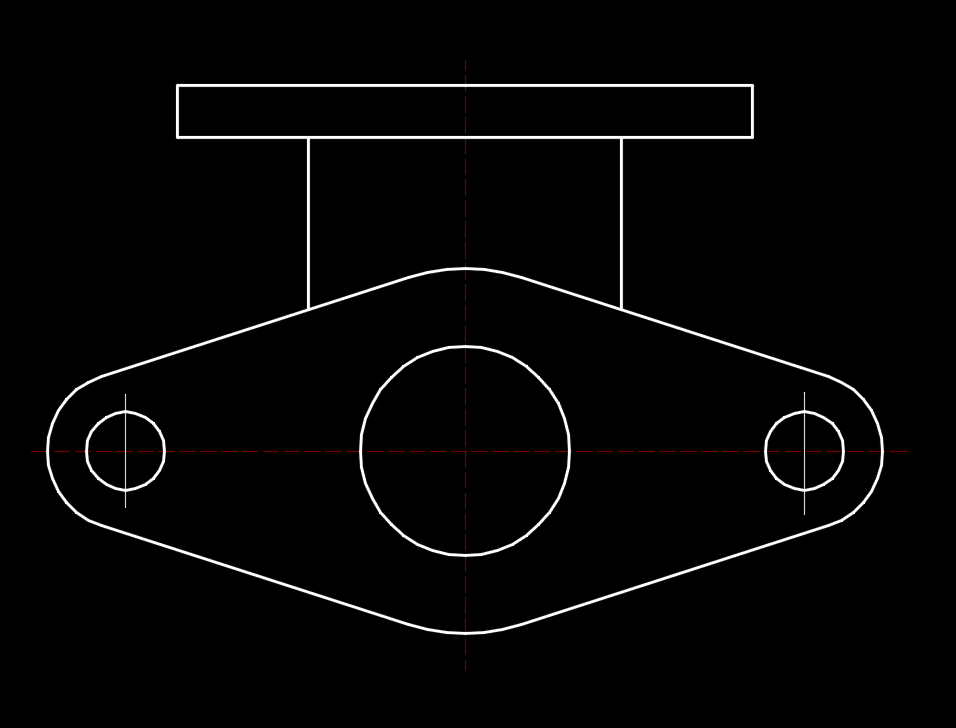

3、最终效果如图
