CAD基础实例绘图教程,教你画图并求出阴影部分的周长

CAD软件在设计当中是非常好用的一款软件,尤其是在工业机械设计绘图当中,同ps软件在平面设计中的神器软件一样,只要你接触机械绘图,那么cad也是你绕不开的设计软件之一,想要学习好cad绘图,相关绘图工具及操作是一定要熟练的,下面品索为大家分享CAD基础实例绘图教程,教你画图并求出阴影部分的周长。

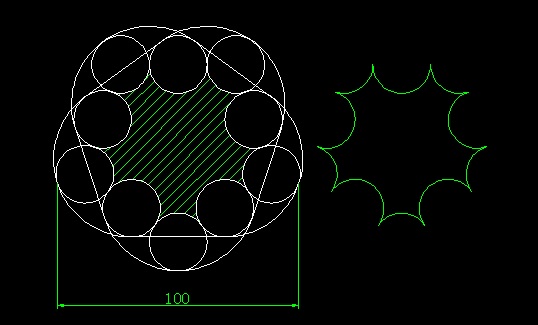

如下图所示,根据图中给出的条件,画图图形,并求出中间阴影部分的面积


参考答案

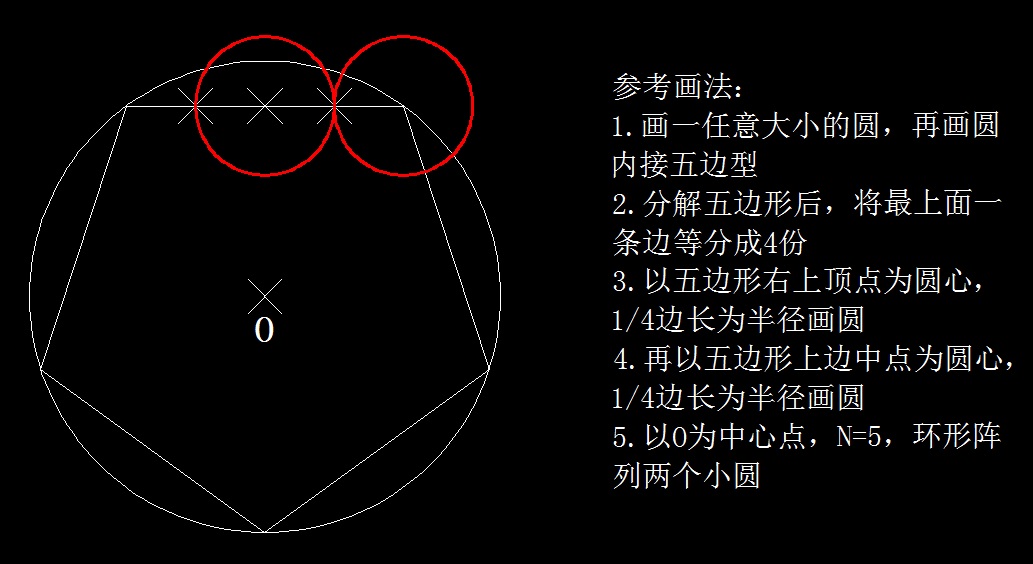

1、先画一个任一大小的圆,再画一个圆的内接五边形

2、分解五边形后,将最上面的一条边等分成4份

3、以五边形右上顶点为圆心,1/4边长为半径画圆

4、再以五边形上边中点为圆心,1/4边长为半径画圆

5、以0点为中心点,N=5,环形阵列两个小圆


6、删除辅助圆和五边形

7、画一条直线、与圆1和2相切

8、用相切、相切、相切的方法画圆,3个切点分别与圆2、3、4相切、再修剪成圆弧

9、以o点为中心点,N=5,环形阵列直线和修剪后的圆弧


10、以AB两点为参照距离,整体缩放至100

11、最后求得阴影部分的周长,答案为300.1193
