proe五金零件建模教程，教你工具手柄创建方法

作为结构设计师，必要机械五金零件想要展现出来，除了proe必备的零件，自行绘制也是比较推荐的方法，熟悉proe草绘工具的基本的操作方法，一般的零件工具都是可以实现的，下面品索就为大家分享一篇proe五金零件建模教程，教你工具手柄创建方法，步骤方法比较齐全，推荐学习！

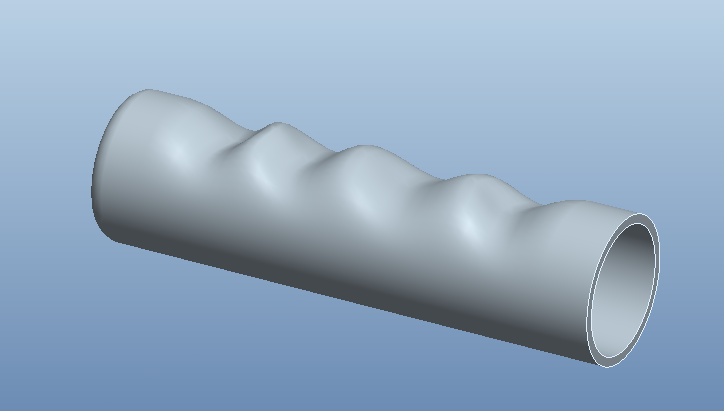

最终结果如下图所示：

方法：

1.新建文件。

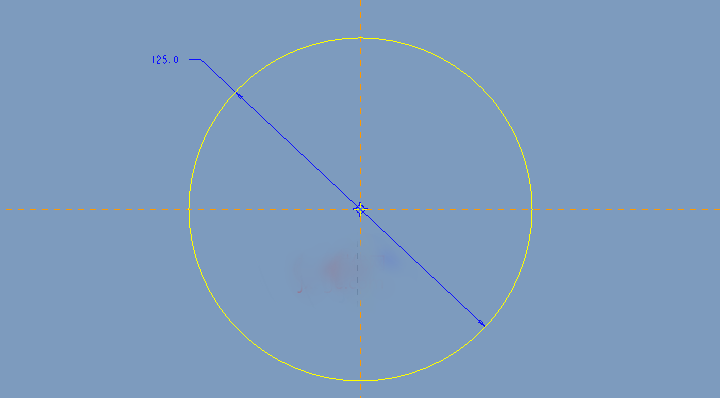

2.点击拉伸，类型为曲面，在FRONT绘制 如下的截面。

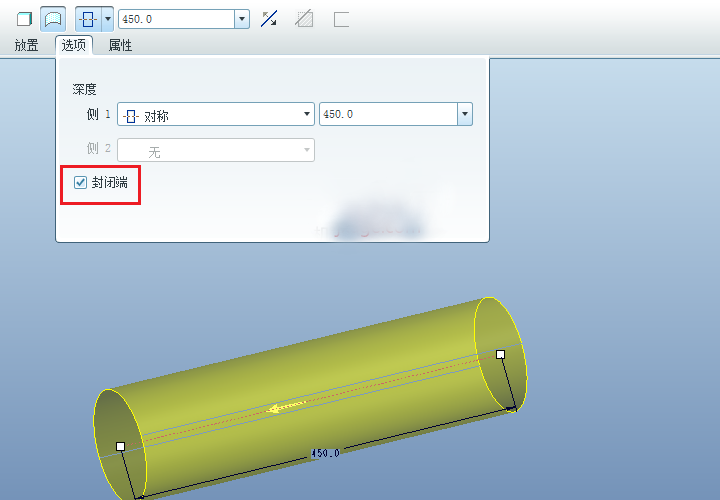

点击【选项】，勾选封闭端，拉伸长度为450.

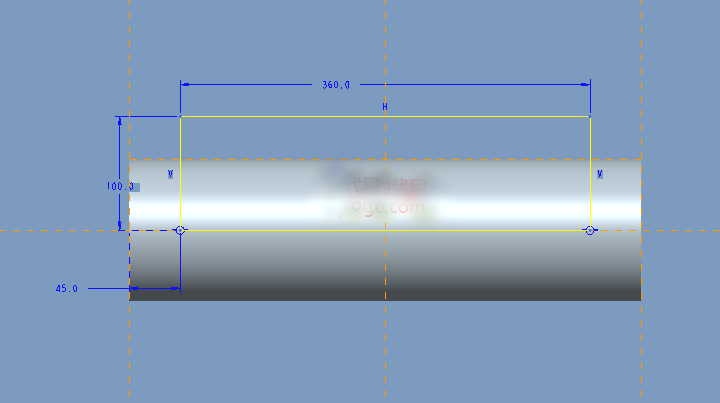

3.点击拉伸，在RIGHT平面绘制如下的草绘。目的是将上一步创建的曲面切除一个切口。

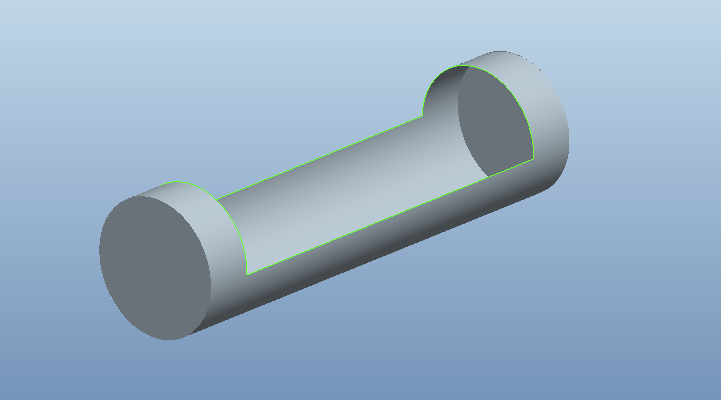

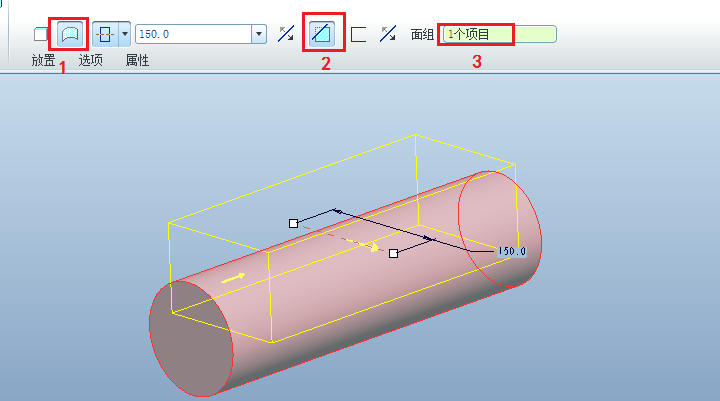

类型为曲面，点击切除材料，面组选择上一步创建的曲面。

完成。

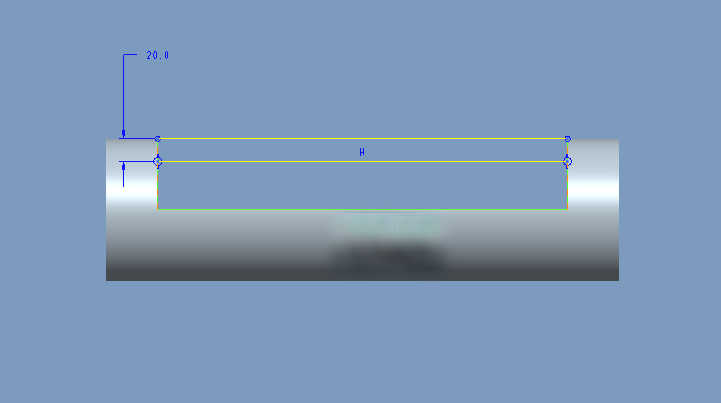

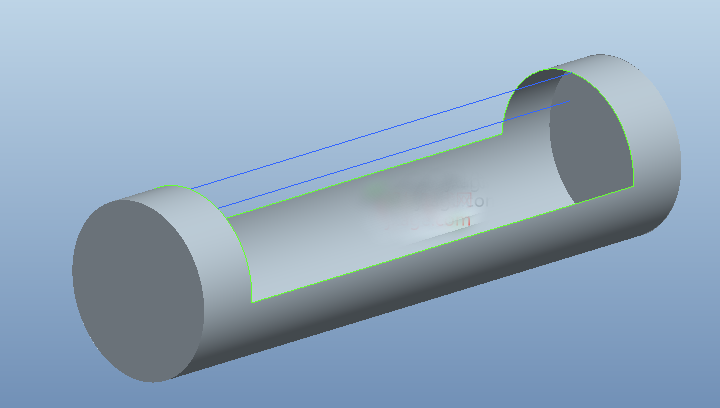

4.点击草绘，在RIGHT绘制如下的两条直线。

完成。

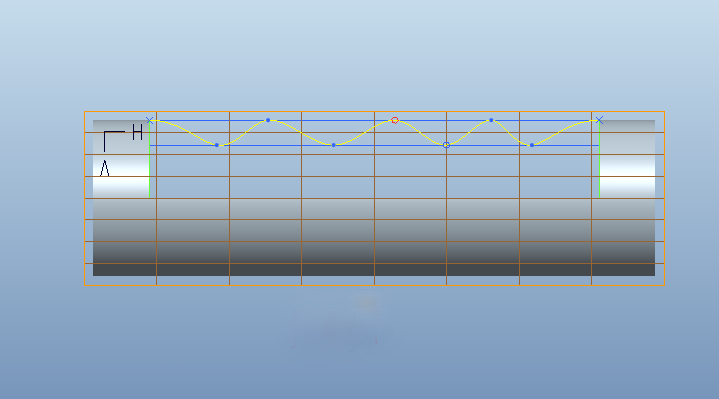

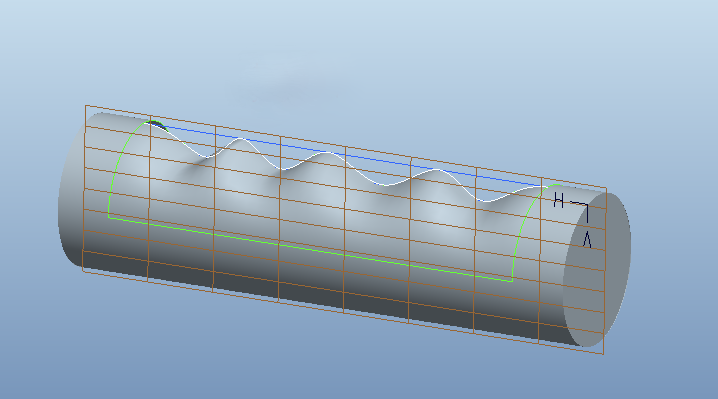

5.点击【插入】-【造型】，点击右侧工具栏的曲线，创建如下的曲线。曲线的上下与上一步创建的直线想交。曲线两端点处的切线要保持水平。

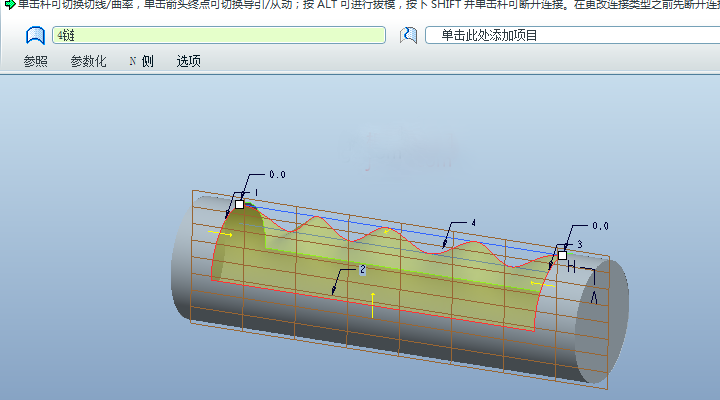

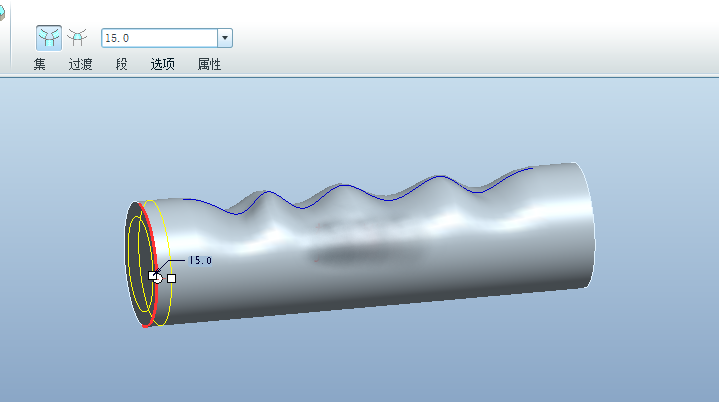

6.点击右侧工具栏的曲面，选择下图的四个曲线即可创建一个曲面。

完成。

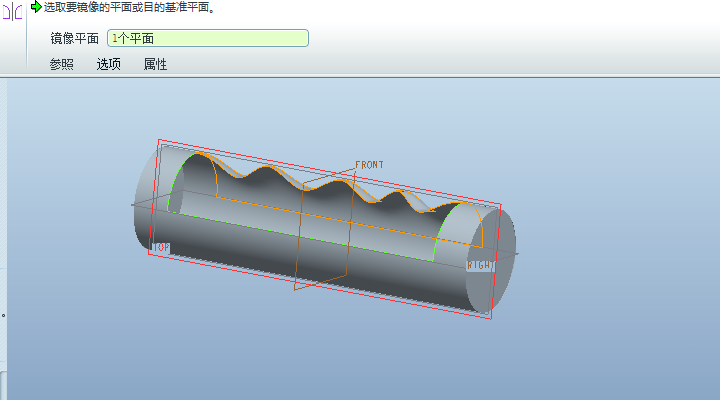

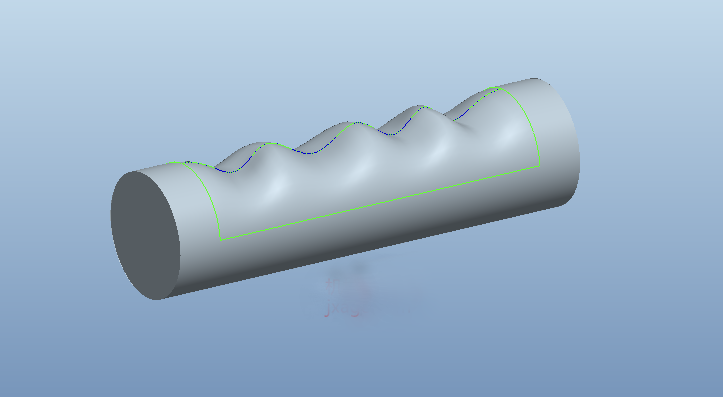

7.镜像上一步创建的曲面。

完成。

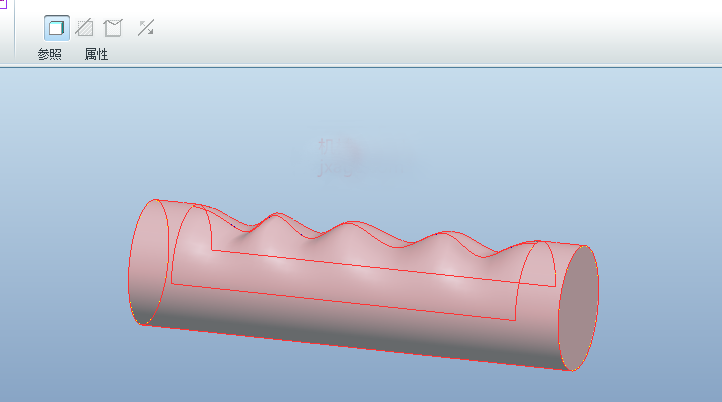

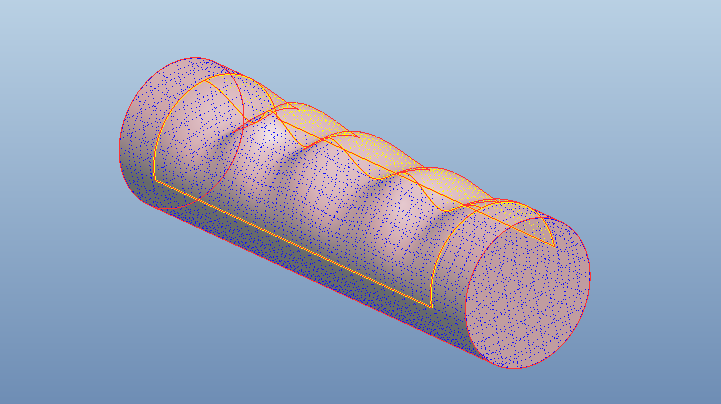

8.退出造型环境，点击【编辑】-【合并】，将三个曲面进行合并。

9.实体化。

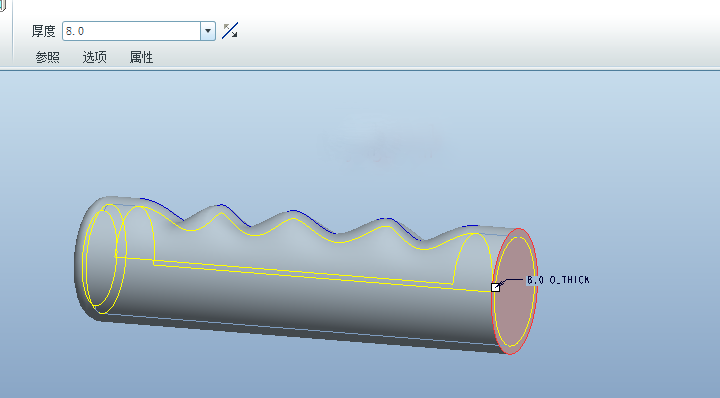

10.倒圆角和抽壳。

完成。
