Proe基础工具命令教程,Proe拔模命令工具实例图文教程

proe是功能强大的参数化建模软件,工具命令繁多,在产品结构设计中,复杂的结构需要有模具,取产品得有拔模斜度,模具才好出模,如塑料件,很多地方需要拔模,下面品索为大家分享Proe基础工具命令教程,Proe拔模命令工具实例图文教程,让你知晓proe拔模工具命令的使用方法与技巧。

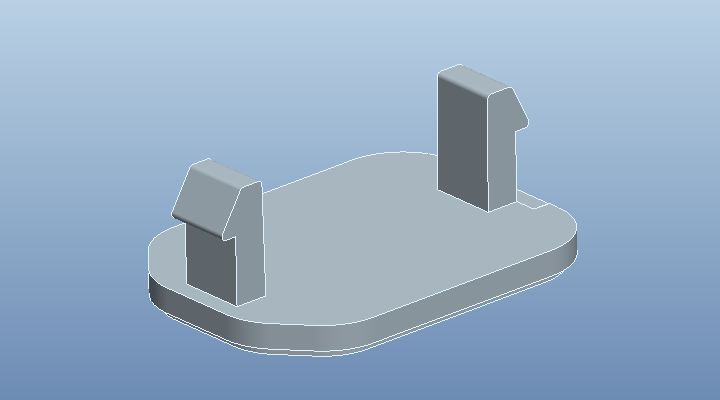

Proe拔模命令貌似简单,其实不然,很多新手对拔模里面的一些概念不是很清楚,再加上软件翻译上的一些偏差,很容易让人摸不着头脑。Proe大体上有四种拔模,下面我首先介绍第一种拔模,这是最常用最简单最基本的拔模。以下图为例。


方法:

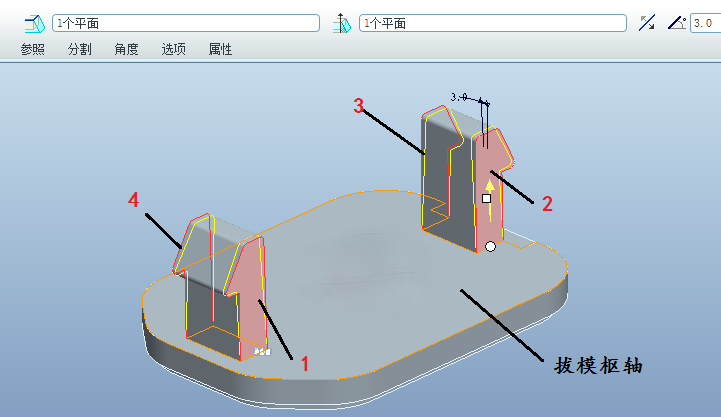

1.点击【拔模】,按住Ctrl选择以下四个平面为拔模曲面,选择拉伸板上表面为拔模枢轴,设置拔模角度为3,点击勾号完成。

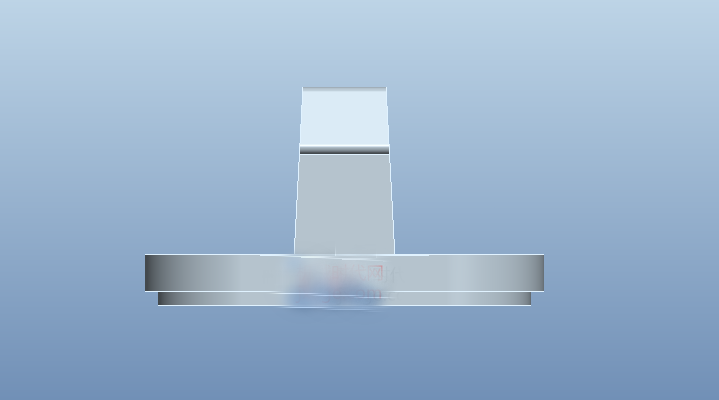

完成。

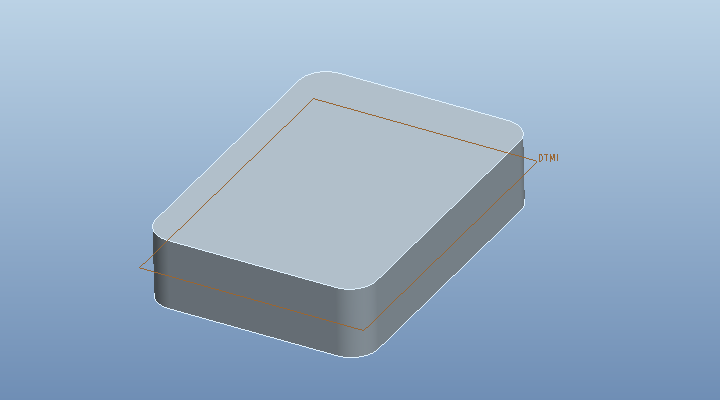

第二种是分割拔模。拔模曲面可按照拔模曲面上的拔模枢轴或者不同的曲线进行分割,如与面组或草绘曲线的交线,用户可以将不同的拔模斜角应用到曲面的不同部分。以下图为例。


方法:

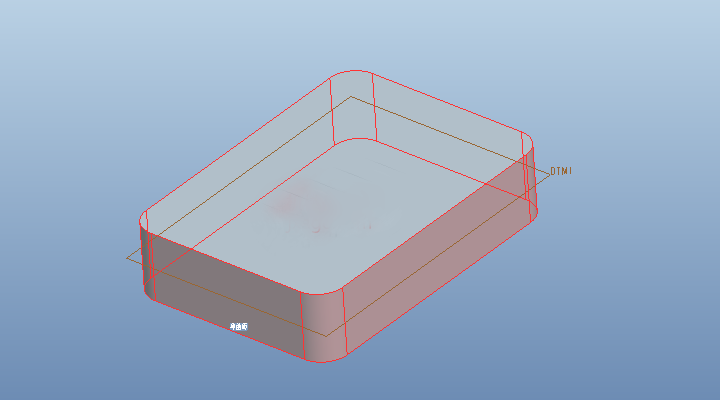

1.点击【拔模】,选择长方体的四轴的面作为拔模曲面,选择DTM1作为拔模枢轴。


2.点击【分割】,选择“根据拔模枢轴分割”和“独立拔模侧面”,设置拔模曲面上下两个部分的拔模角度和方向。

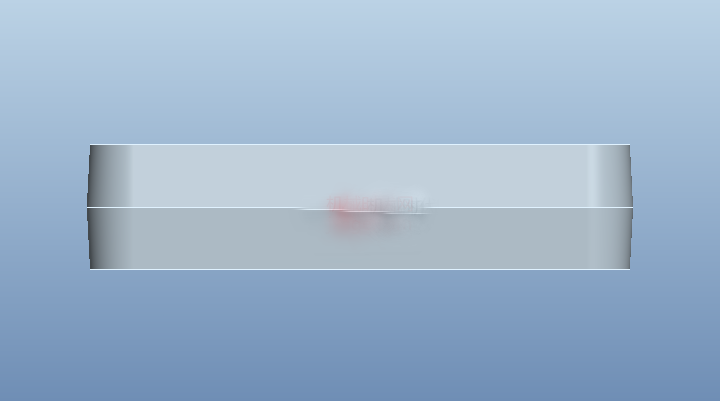

完成。我们可以看到拔模曲面以DTM1为界被分割成两部分,这两部分拔模方向不同。

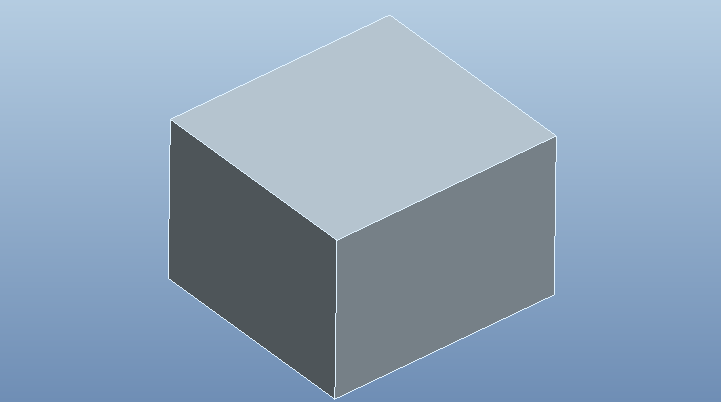

第三种是可变拔模。如果需要在同一个拔模面上有不同程度的拔模角,那么可变拔模就可以拿出来用一用了。以下图为例。


方法:

1.点击【拔模】,按照下图选择拔模曲面和拔模枢轴,点击【角度】,下面我插入了三个角度,插入位置如下,设置好三个位置的拔模角度即可。

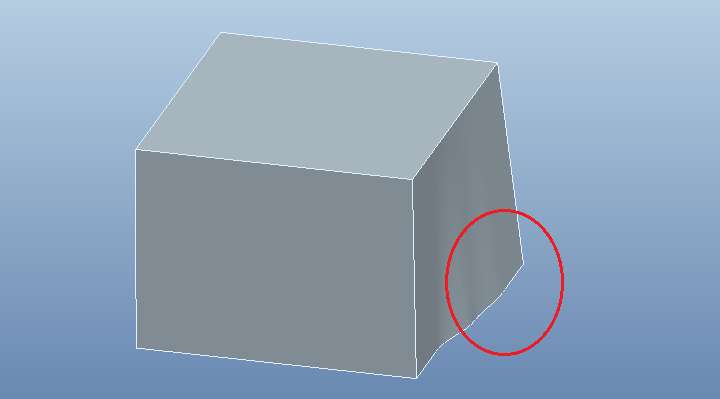

完成。我们可以看到该拔模曲面的拔模角度是变化的。

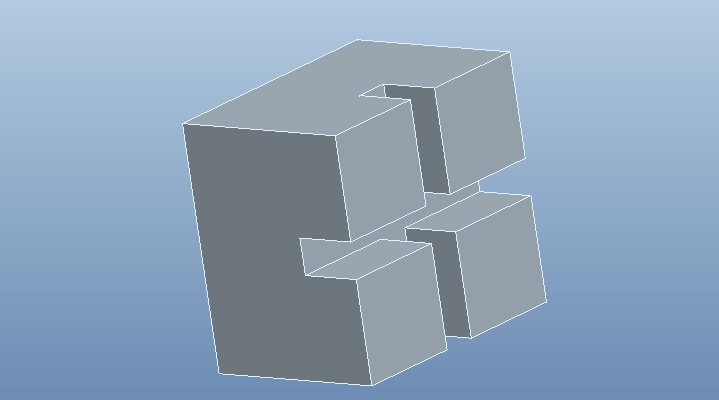

第四种是面内可变拔模,即在一个面内将面分为几块,每一块都有不同程度的拔模角度。以下图为例。


方法:

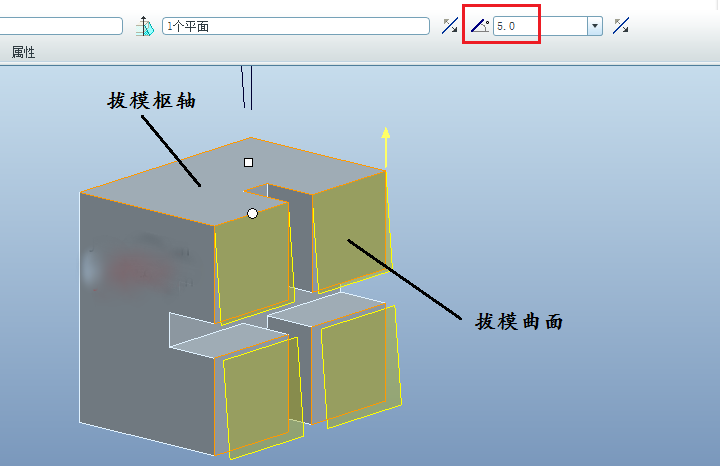

1.点击【拔模】,选择下图所示的拔模曲面和拔模枢轴。

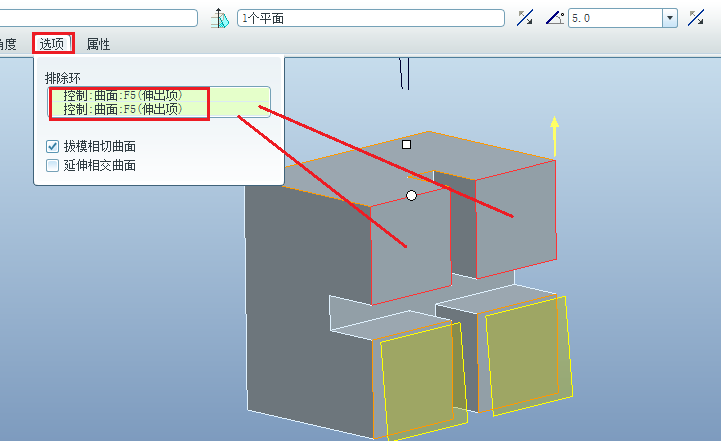

2.点击【选项】,激活排除环,再按住Ctrl选择下图所示的两个平面,即可将其排除。

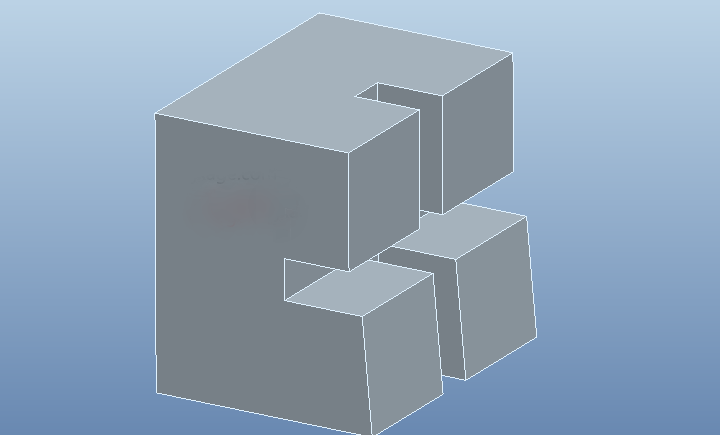

完成。我们可以看到被排除的面没有拔模。
