Pro/Engineer软件以参数化著称,是参数化技术的最早应用者,在目前的三维造型软件领域中占有着重要地位,ProE中的曲面或封闭环进行拉伸,可形成曲面或实体,proe伸出项就一个具有实体意义或者曲面的一个名词代表,伸出项可以根据不同曲线进行扫描,曲线可以是空间曲线,而拉伸是伸出项的一个特殊情况,当伸出项的扫描曲线是直线时,那么伸出项就可以定义成拉伸。

下面为大家分享Proe/Creo基础图文教程,教你Proe拉伸小技巧。

方法:

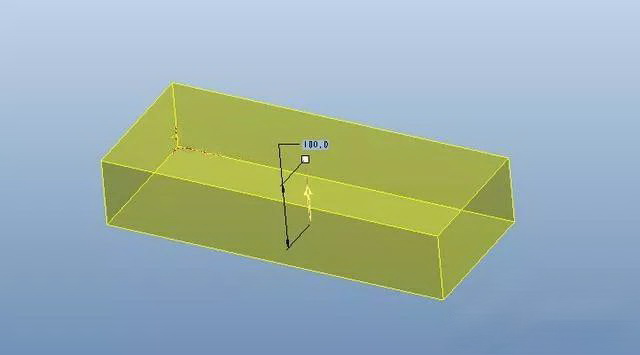

1.先拉伸出一个实体。

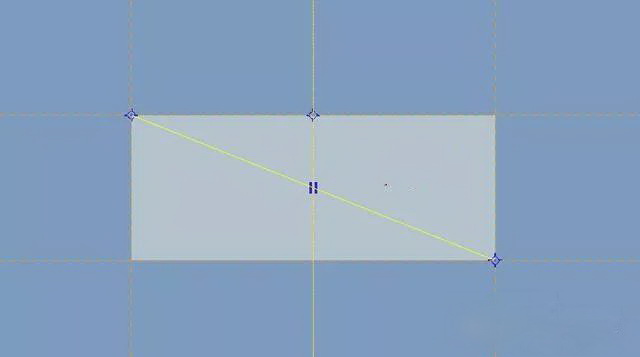

2.点击拉伸,在拉伸实体表面绘制一条直线。这就是技巧部分,第二次拉伸只需要绘制一条直线就可以了。

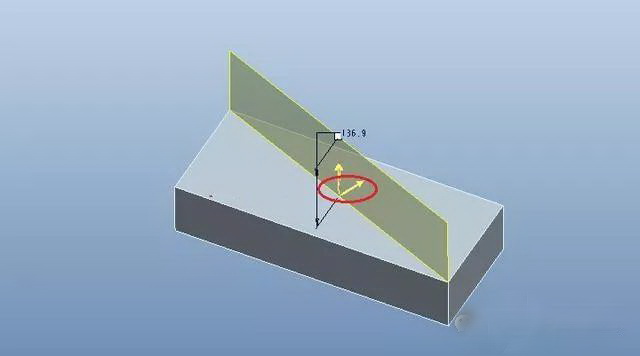

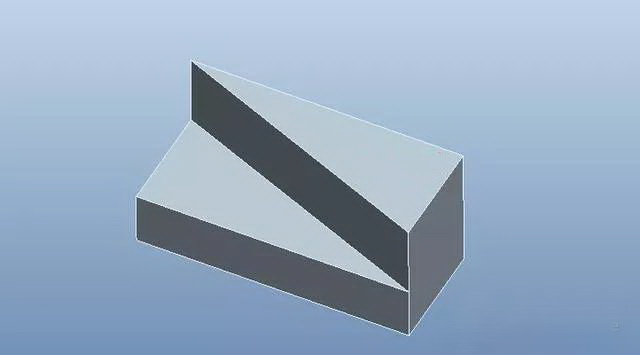

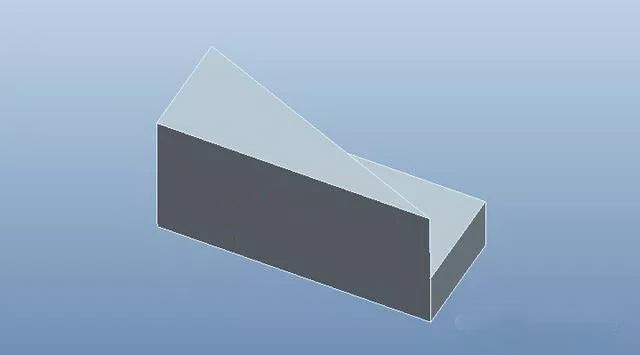

点击勾号。根据下图箭头所指的方向,确定拉伸哪一部分。

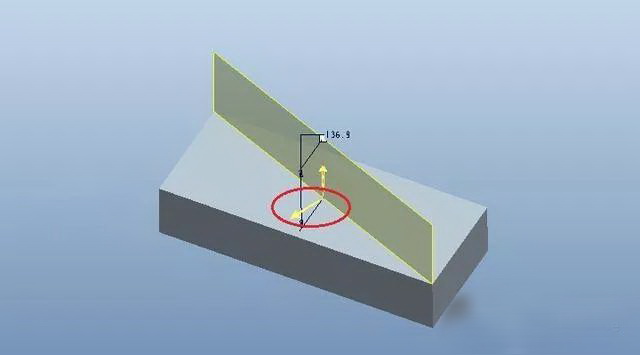

调整箭头方向。

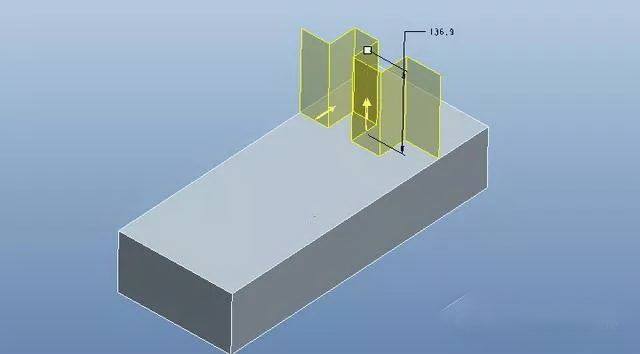

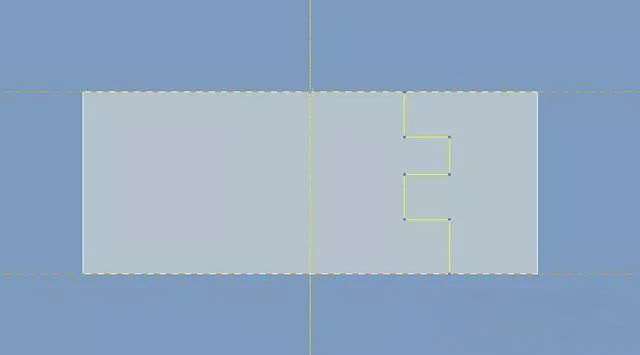

再比如,第二次拉伸时,绘制如下的截面。


调整箭头方向。

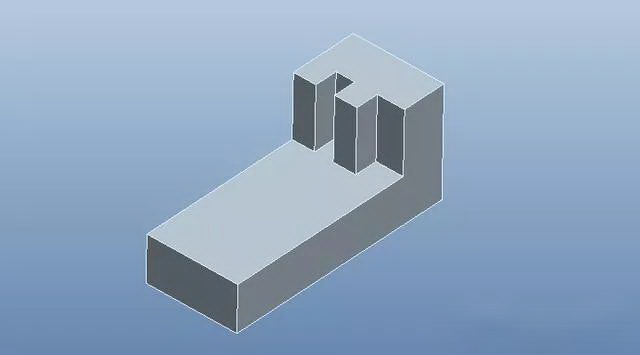

拉伸结果如下。


是不是很方便呢?
