proe组件拆为零件的方法,proe组件变成零件的图文教程

在proe结构设计当中,我们往往需要设计复杂的零部件,产品结构,而这其中就涉及到比较繁琐的组件和零件的相关选择,修改,移动,以及相互转化的操作,即组件变零件,零件结合为组件,为了便于广大proe新人的学习和理解,这里我们为大家分享了proe组件变成零件的图文教程,教你proe组件拆为零件的方法。

我们在制作proe爆炸图之前,首先要对组件进行分解。那么怎么对组件的各个零件进行分解了?


打开视图管理器,切换到分解命令的界面。


新建一个分解视图A。


选择属性。


选择“编辑视图位置。

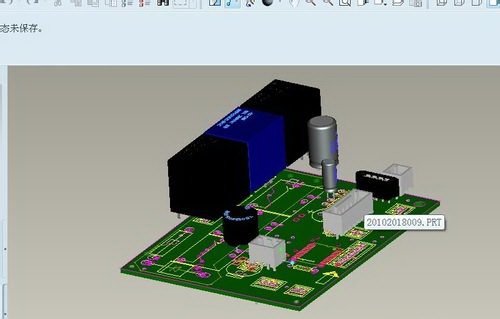

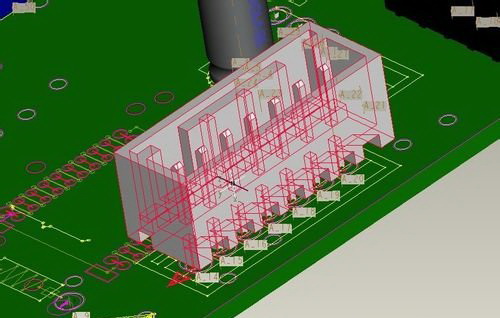

选择要移动的零件,看见一个白色的坐标系。


拖动xyz方向,可以实现零件的移动。


移动完成后,一定要记得保存。
