CAD基础教程，教你CAD递延垂足和递延切点的概念与用法

CAD是一款非常好用的绘图神器，对于想要学习cad设计软件的同学而言，熟练掌握cad相关工具命令的基础操作是非常重要的，对于以后接触项目设计有着质的提升，关于前期基础的学习，品索推荐大家结合简单的实例来进行操作熟练，加深学习的印象和记忆，下面为大家带来一篇CAD基础教程，教你CAD递延垂足和递延切点的概念与用法。

在使用CAD的打开垂点捕捉的时候，系统会出现“递延垂点”的一个提示，垂足这个概念我相信大家都十分了解了，那大家清不清楚递延的概念呢？在哪种情况下，会出现递延垂足的提示呢？

接下来，小编就来给大家简单讲解一下“递延垂足”的捕捉操作用法

1、首先，大家打开CAD软件

2、点击“直线”按钮，画出一条直线作为基准线，再点击“直线”按钮

3、在提示线的起点时，我们在对象捕捉工具栏中点击“垂足”按钮或者直接在命令行中输入PER

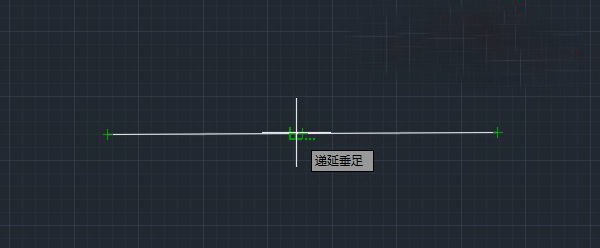

4、把光标停留在图纸里已经存在的直线上面，就会发现系统出现了递延垂足的提示，如下图所示

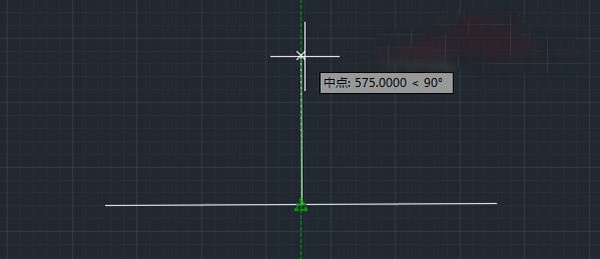

5、在直线上面我们进行任意的点击操作，进而确定递延垂足的捕捉，把光标移动远离我们捕捉的直线，就能够看到一条跟我们选定直线垂直的直线在跟着我们的光标进行移动操作，如下图所示

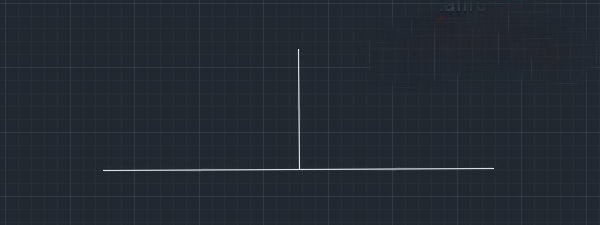

6、点击确定终点位置，就完成直线的绘制了

二、递延切点

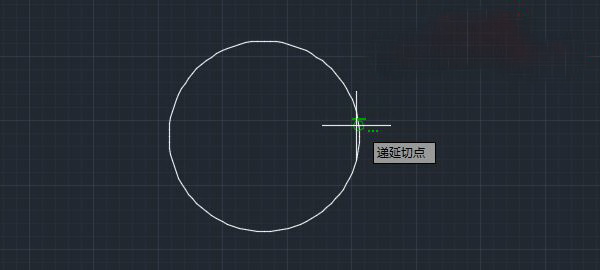

除了递延垂足，还有递延切点，它的使用方法与递延垂足类似。递延切点针对的是圆弧线，画的是切点的垂线。我们在进行切点的捕捉时，可以先选定圆或者弧，再拖动确定线的端点，就能够发现拖动的时候线是绕着圆或者弧转动的，如下图所示
