Creo/ProE产品建模实例教程，教你羽毛球建模方法

Creo/ProE作为工业设计建模必备的软件，它的建模功能无疑是非常强大而方便的，结构设计师应用proe/cero能够快速方便的进行产品结构建模，想要掌握好Creo/ProE产品建模可不是那么简单的事情哦，这里我们为大家分享一位建模大牛的分享，来自于桦意设计的Creo/ProE产品建模实例教程，教你羽毛球建模方法，不妨一起来学习一下吧！

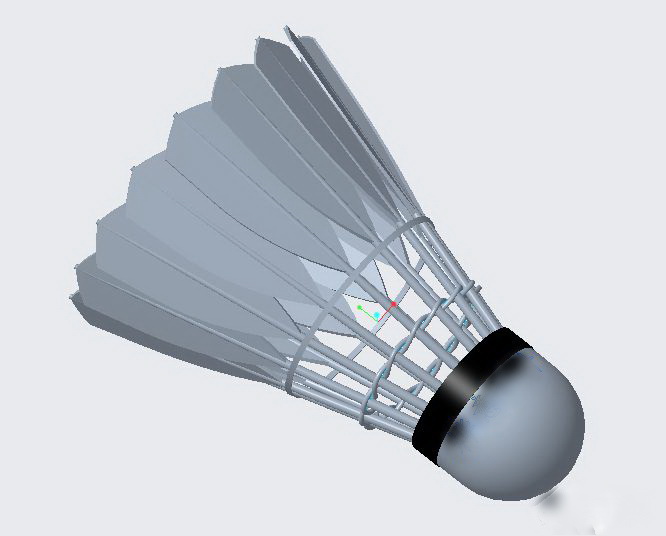

Creo/ProE在产品设计领域具有立足之地是有一定道理的。在进行设计建模之前，产品的建模思路一定要较为清晰，否则遇到问题很可能无从下手。在本案例中，和大家分享一个有意思的建模案例，这就是羽毛球三维模型设计案例，完成的效果如图1所示。

羽毛球三维模型建模步骤如下。

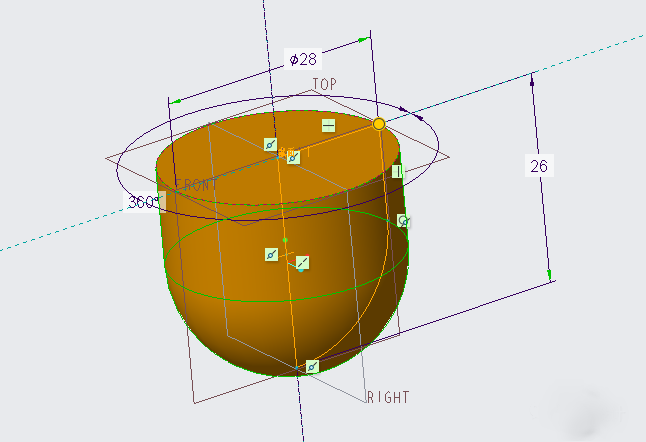

1）创建旋转实体模型，如图2所示。

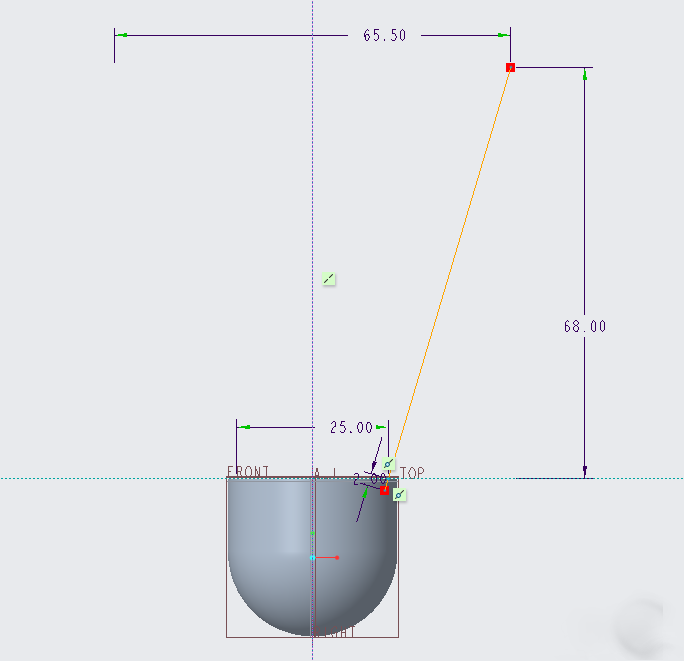

2）在指定草绘平面（如FRONT基准平面）上创建一个草绘，如图3所示。

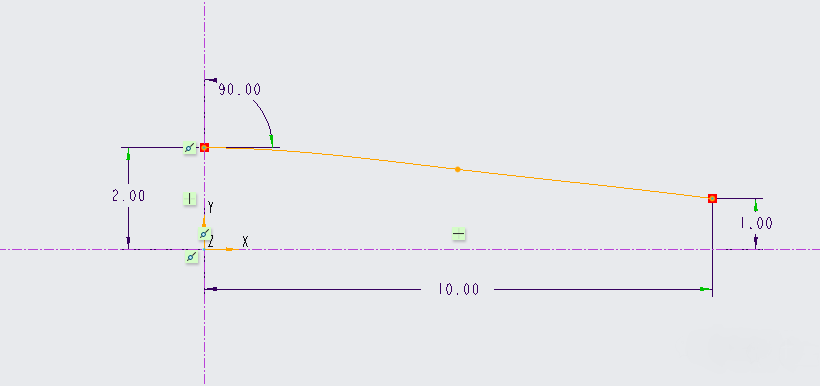

3）创建一个名为"图形_1"的图形关系，如图4所示。使用的命令为功能区"模型"选项卡的"基准"溢出面板的"图形"工具命令。该图形关系中有个坐标系、两个正交轴、一条样条曲线。

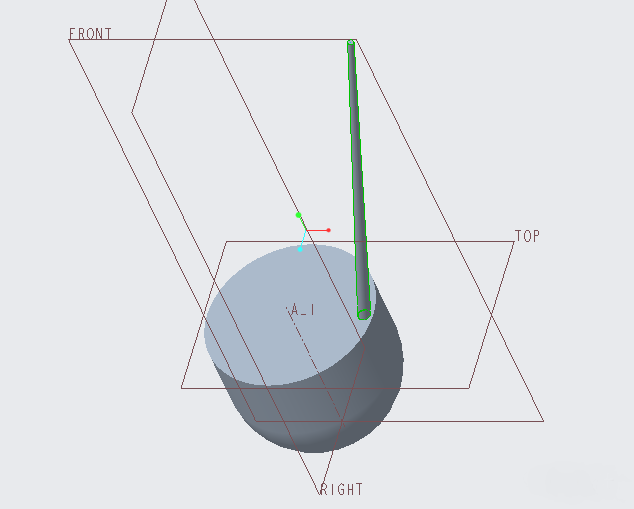

4）创建可变截面扫描特征，如图5所示。

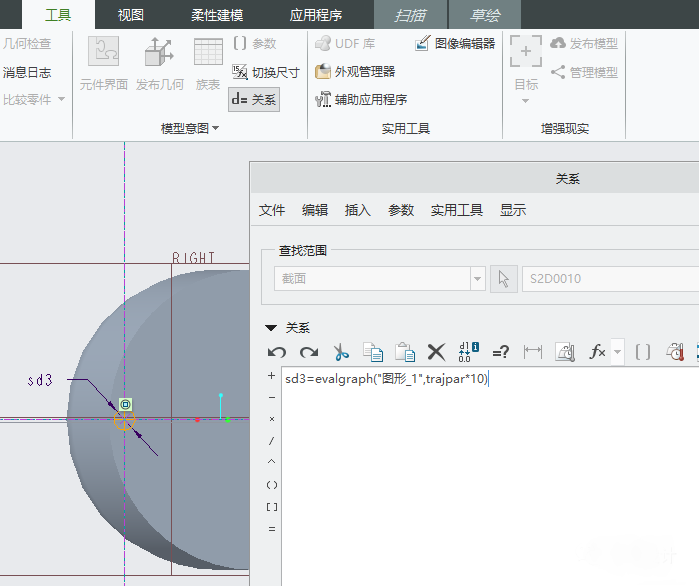

在沿着指定扫描轨迹线扫描时，扫描截面及其关系式如图6所示。

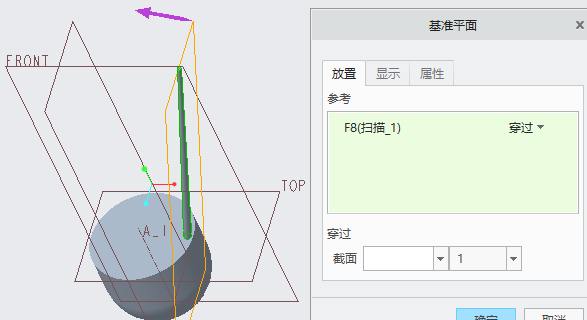

5）创建DTM1基准平面，如图7所示。

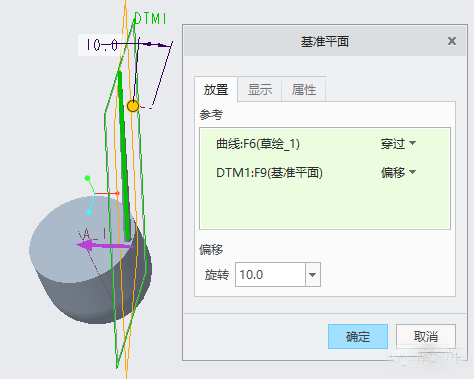

6）创建DTM2基准平面，如图8所示。

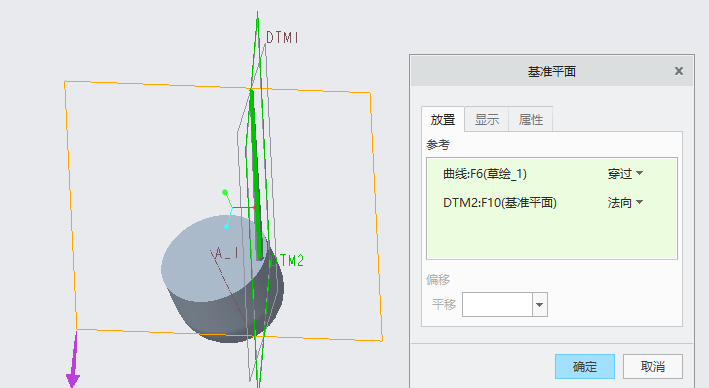

7）创建DTM3基准平面，如图9所示。

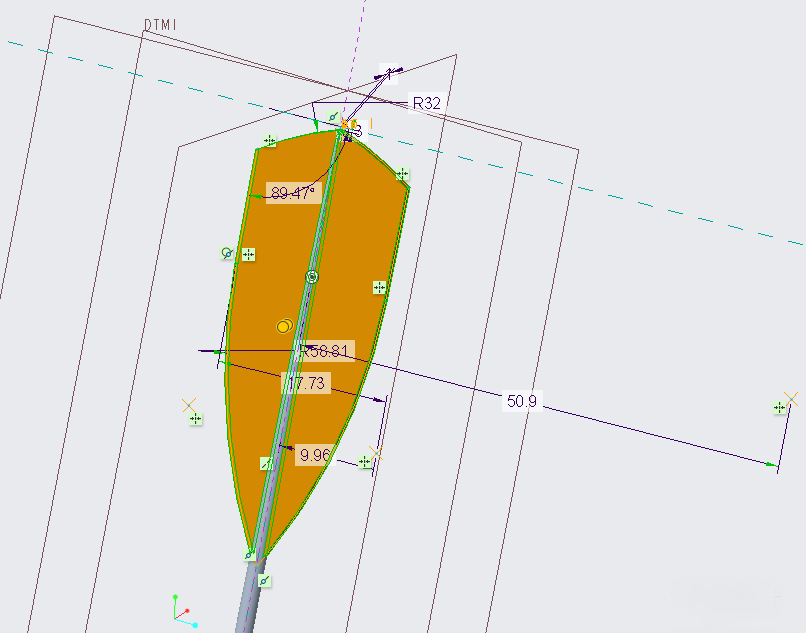

8）创建拉伸实体特征，如图10所示，对称，拉伸总长度可以设定为1mm。

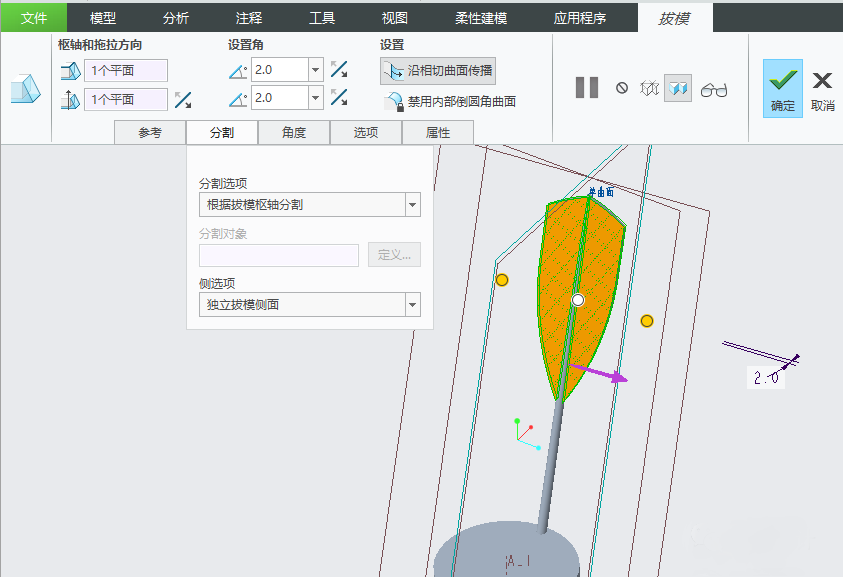

9）创建分割拔模，如图11所示。

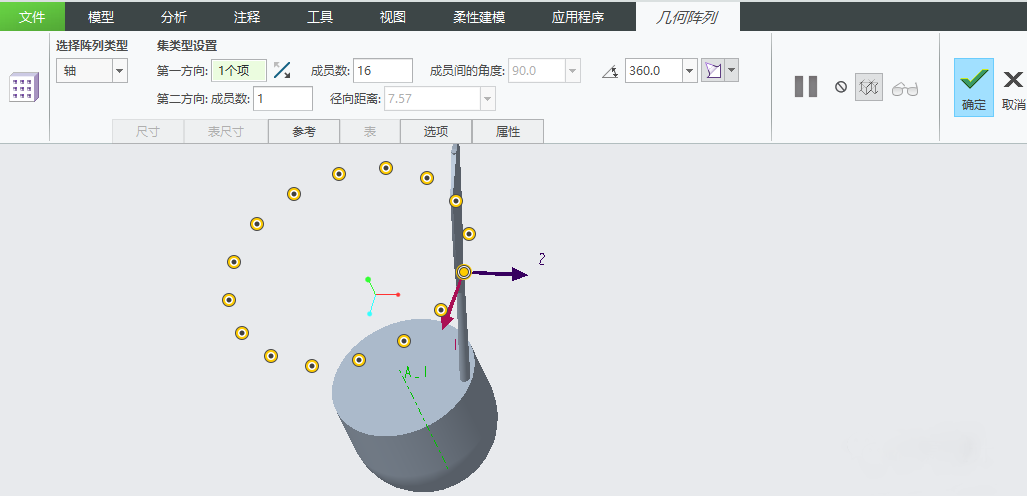

10）对"草绘1""图形1""扫描1""拉伸1""拔模斜度1"进行"阵列几何"命令操作，阵列效果如图12所示。

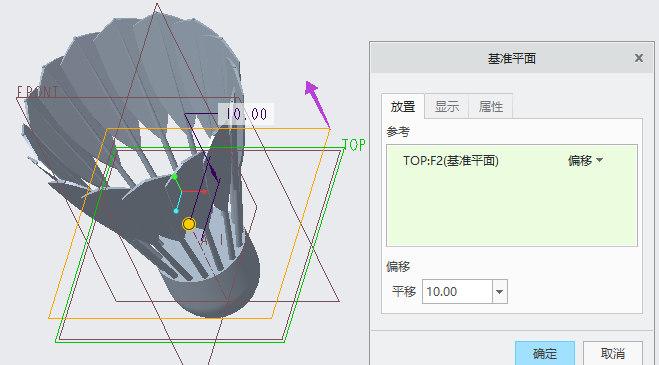

11）创建基准平面DTM4，如图13所示。

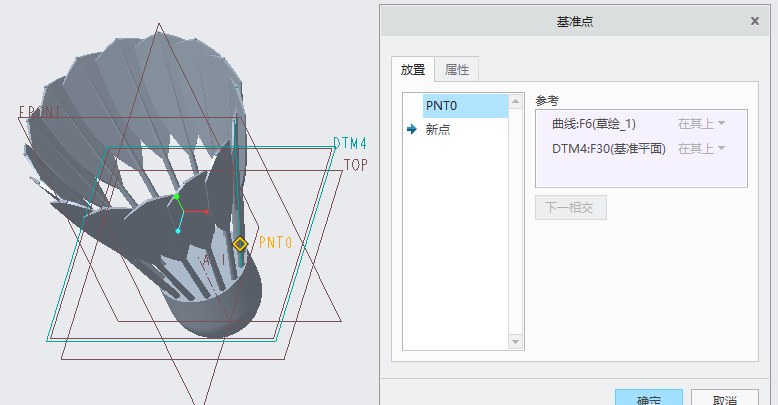

12）创建一个基准点PNT0，如图14所示。

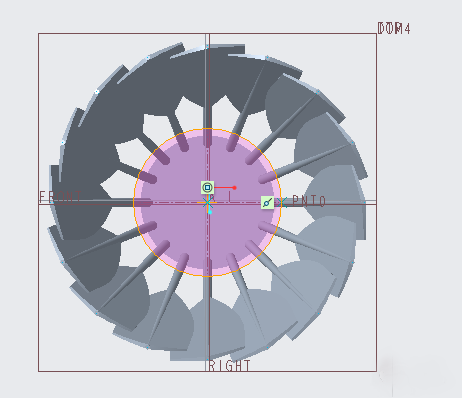

13）在DTM4基准平面上绘制一个圆，如图15所示。

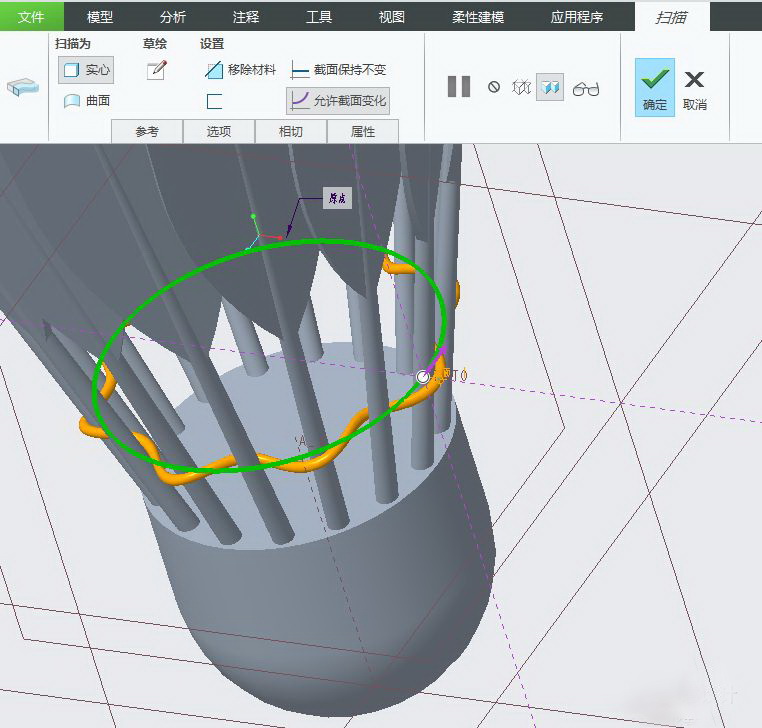

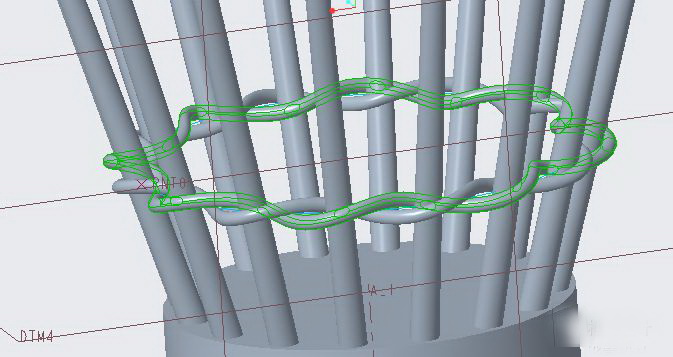

14）创建可变截面扫描特征，如图16所示。

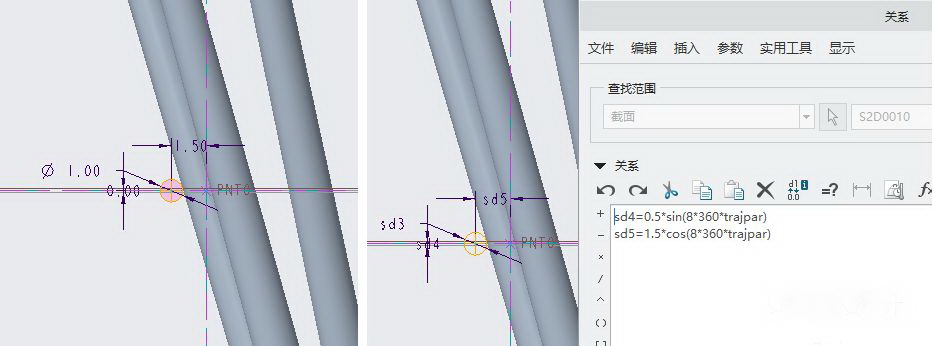

该可变扫描截面特征的截面及其关系式如图17所示。

15）复制-选择性粘贴，旋转复制结果如图18所示。

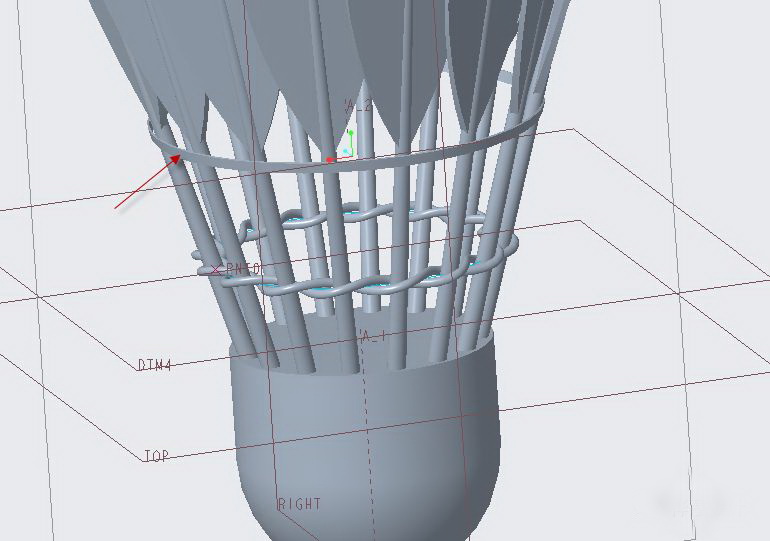

16）创建一个旋转特征，如图19所示。

剩下的是根据需要进行收尾处理了，自由发挥。

此案例应用到旋转、草绘、图形关系、扫描、基准平面、拉伸、拔模、阵列几何、基准点、复制-选择性粘贴等工具命令。软件命令的单纯应用是基础，但如果没有设计思路往往会陷入无从下手的困境，因此在平时的练习和学习中要不断地培养设计思路，多思考，设计涉及到的很多知识和经验是环环相扣的。

来源：桦意设计/钟日铭
