proe5.0基础实例教程之proe爆炸图创建方法与技巧

爆炸图是我们工业设计师需要接触到的一种设计图方式,它能够很好的展示产品结构设计效果,内部构造效果,爆炸图作为设计展示的重要方式,我们常用的软件,犀牛或者proe都能够制作,下面品索就为大家分享一篇proe5.0基础实例教程,我们以proe5.0为例,教你proe爆炸图创建方法与技巧!

proe爆炸图创建方法,各个版本略有不同,这里以proe5.0为例把步骤给大家梳理一下。

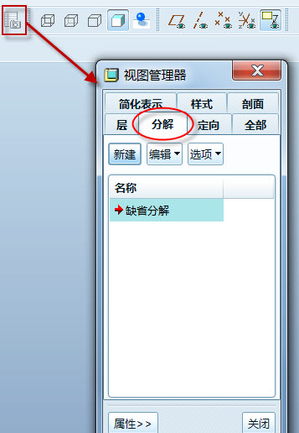

在proe装配组件中打开视图管理器,切换功能标签到分解

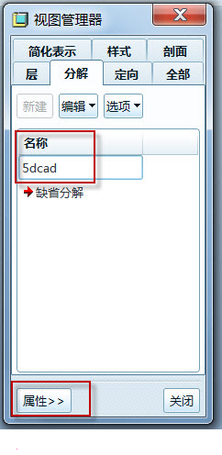

新建分解视图,点“属性”切换对话框

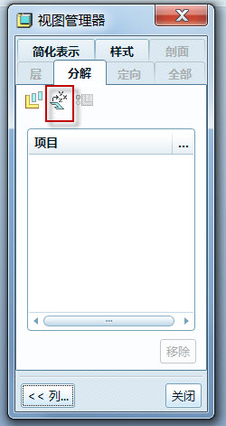

编辑分解位置

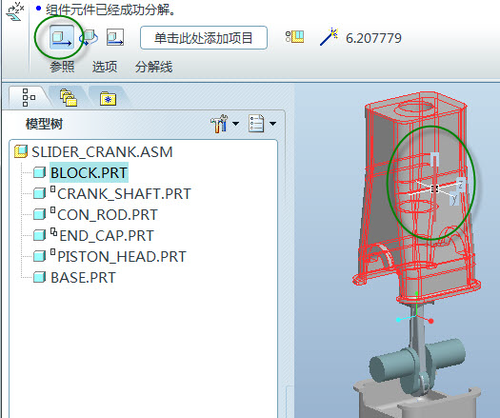

平移零件,选择一个或多个(ctrl)对象,然后鼠标放在白色的坐标系某个轴上,轴显示为红色即可拖拽

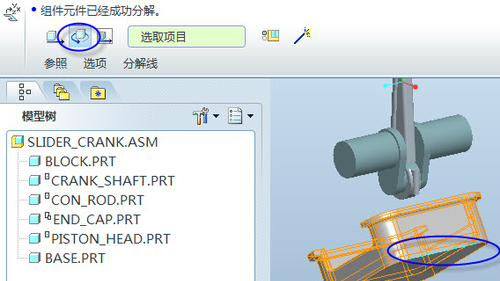

旋转零件,选择零件同上,然后点击如图旋转图标,这时会提示选择旋转轴,鼠标靠近边界即可加亮,点击即选中,

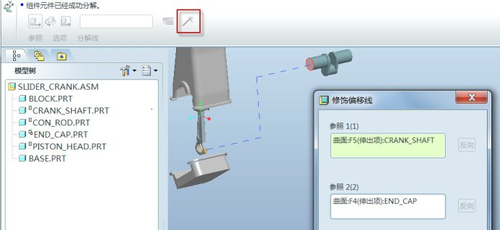

偏移线,可以用引线来表达分解关系

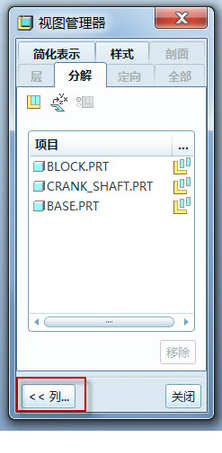

切换回分解视图

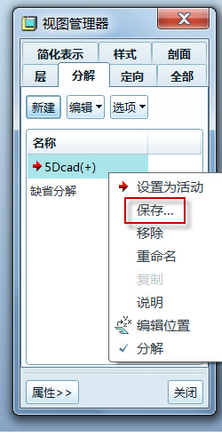

保存分解即可
