proe高级特征实例教程,proe剖面圆顶图文教程

proe建模时,在曲面上创建定性变形是非常重要有用的。现在我们介绍剖面圆顶的创建方式,剖面圆顶可以用扫描和混合两种方式定义,其中混合又分为“有轮廓”和“无轮廓”混合。

应注意以下几点:

1、在曲面上方为加材料,下方为减材料
2、剖面必须是开放的
3、草绘剖面时,变形曲面必须是水平的
4、剖面应不小于变形曲面的长度
5、若有圆角,应先进行圆盖,然后再倒角

6、剖面不应与零件的边相切

(一)无轮廓混合剖面圆顶

步骤:

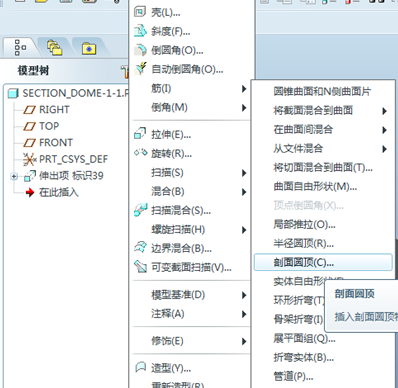

1.点击【插入】-【高级】-【剖面圆顶】,此时出现如下对话框,选择【混合】-【无轮廓】-【完成】如图。

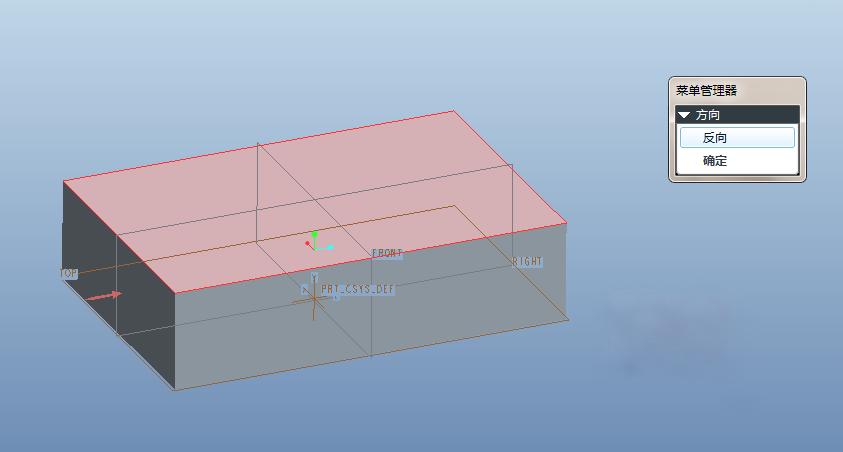

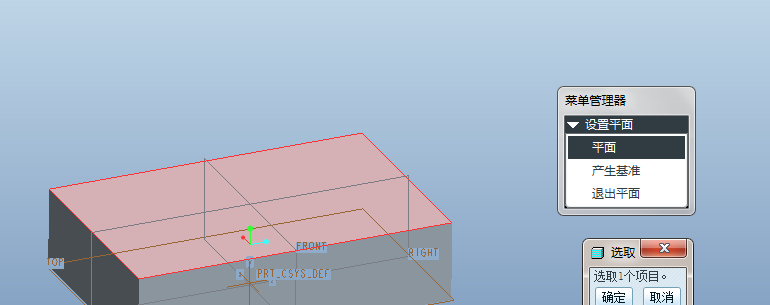

2.选择元件的相应表面,再选择草绘平面,如图。

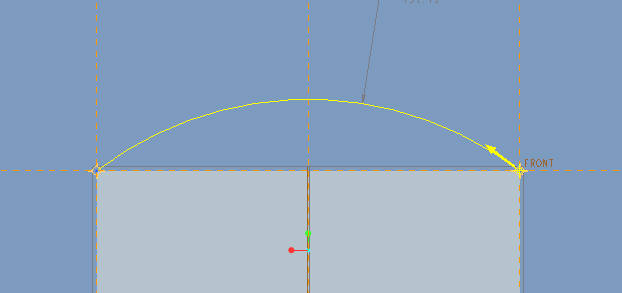

3.此时进入草绘平面,绘制好如图所示的剖面后,点击勾号。


4.出现菜单管理器对话框,选择【输入值】,输入相应的数值,如图。

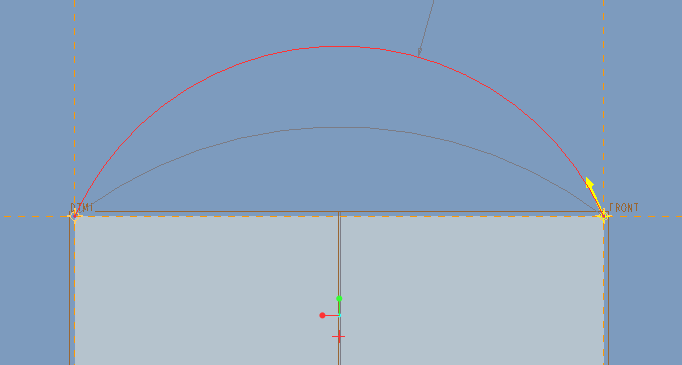

5.此时再次进入草绘环境,,我们绘制好如图所示的草绘后,单击勾号,出现如下对话框。

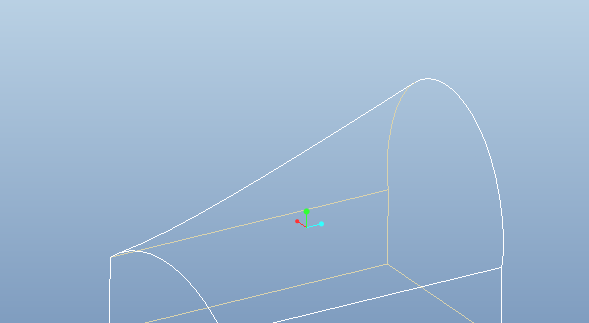

6.点击【否】,即可完成。
