Creo/Proe基础教程,教你Creo用实体化切除特征操作方法

2019-12-23  17545 分类:结构工程

Creo/Proe基础教程,教你Creo用实体化切除特征操作方法

关于cero/proe建模,思路和方法是重中之重的,拥有好的思路和方法,能够让你正确快速实现模型的建立,要学会灵活处理,比如先切再倒圆角,或者切除面稍稍调整一下再切,当然前提你的proe/cero软件必需要熟练,下面为大家分享Creo/Proe基础教程,教你Creo用实体化切除特征操作方法。

介绍Creo中实体化切除特征的基本操作。

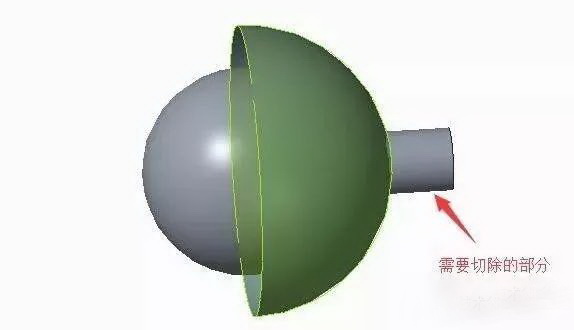

如下图,曲面右侧是需要切除的部分

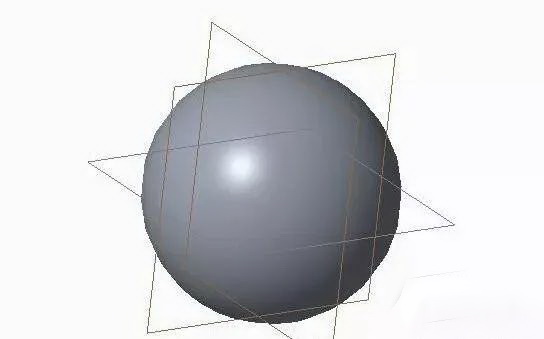

1:新建零件,用“旋转”命令做出一个圆



2:选中球面的一半(呈现绿色),点击“偏移”命令,偏移出一个曲面



3:用拉伸命令拉伸出一个圆柱

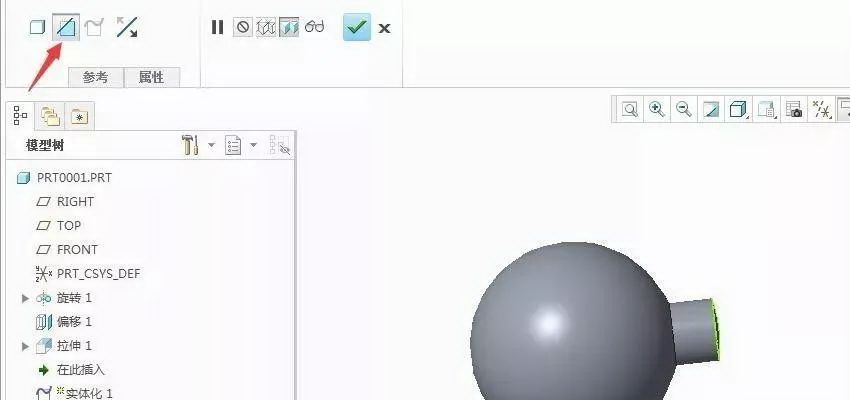

4:选中偏移出的曲面,点击“实体化”命令,选择“切除”

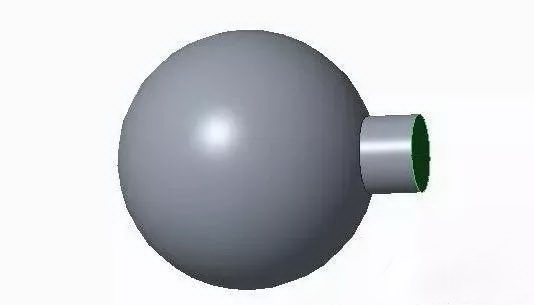

5:完成实体化切除
