Creo建模技巧,Creo骨架折弯应用实例技巧

Creo是一款应用广泛的设计软件,想要从事结构设计的小伙伴们是必须要掌握这款软件的,其参数化建模功能优势特点明显,想要系统学习cero软件的话,不妨关注一下品索Creo培训,下面我们为大家分享Creo建模技巧,Creo骨架折弯应用实例技巧,通过实例图文的讲解形式让大家充分认识Creo骨架折弯的使用技巧。

尽管Creo为我们提供了很多的功能,但在平时工作中我们用得最多的功能的应该就是拉伸、旋转、扫描、混合了,而其它功能就容易被我们贴上“偏门”的标签。因此,当我们看一个产品,构建建模思路时,也容易局限在拉伸、旋转、扫描、混合这几个常用的功能上了。其实有很东西用些所谓走偏门的方法来做,不仅效率高,而且质量也好控制。

这里,我给大家分享个“骨架折弯”的妙用案例。

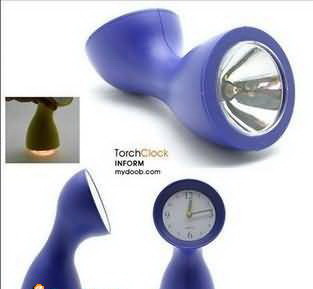

从图中,我们可以看出,整个产品的形状如同一个被折弯的哑铃,两头大中间小。如果用一般的建模思路,就是先构线,再构面,这种方法会比较耗时点,而且产品的外观质量,直接取决于线条的质量。而使用“骨架折弯”来做的话,出来的效果不仅会比较好控制,而且效率也会高很多。

下面我简单的演示下操作过程

首先我们旋转出主体的形状




草绘出折弯所需要的骨架线




接着调用“骨架折弯”

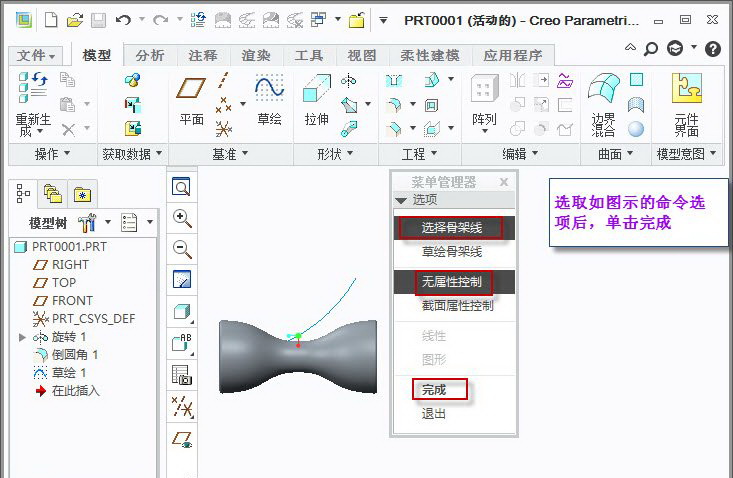

在弹出的属性对话框中,默认系统的相关属性,单击完成。




选取要折弯的对象




接着选取折弯所需要的骨架线




选取折弯的终止平面即可

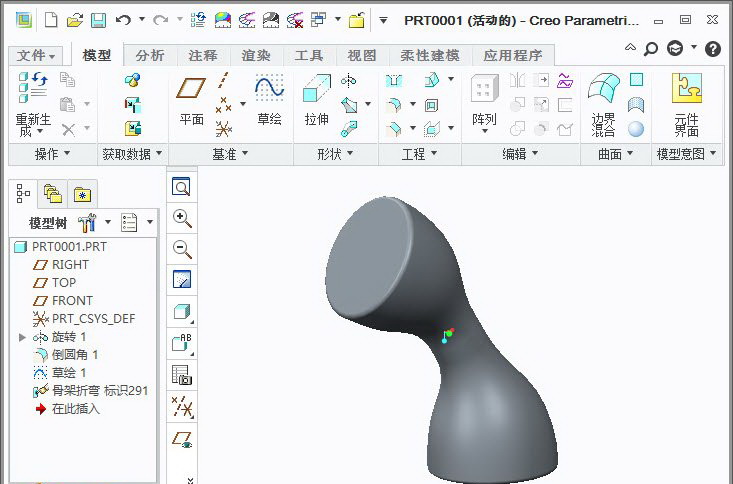

最终效果图



来源:开思论坛
