品索为大家分享proe基础实例图文教程,教你proe曲面修剪命令使用技巧,推荐新人学习和关注,Proe修剪命令是用来修剪曲线和曲面的一个工具,是建模前期曲线搭建调整和构造修整面的时候常会用到的命令;要建立一个比较复杂的模型常常需用到一些辅助线和面的搭建,所有学会并用好修剪命令是更好的使用ProE的一个基础技能之一。

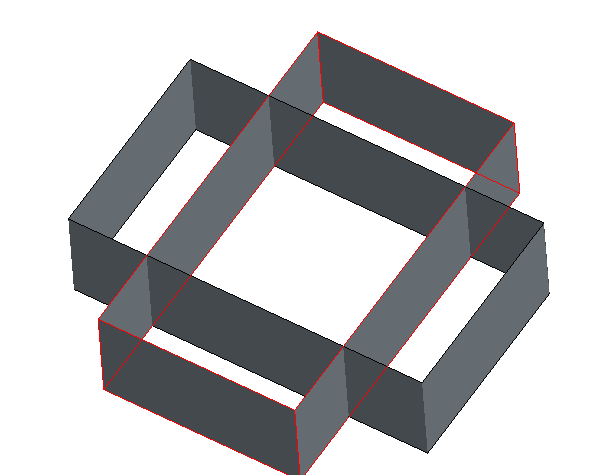

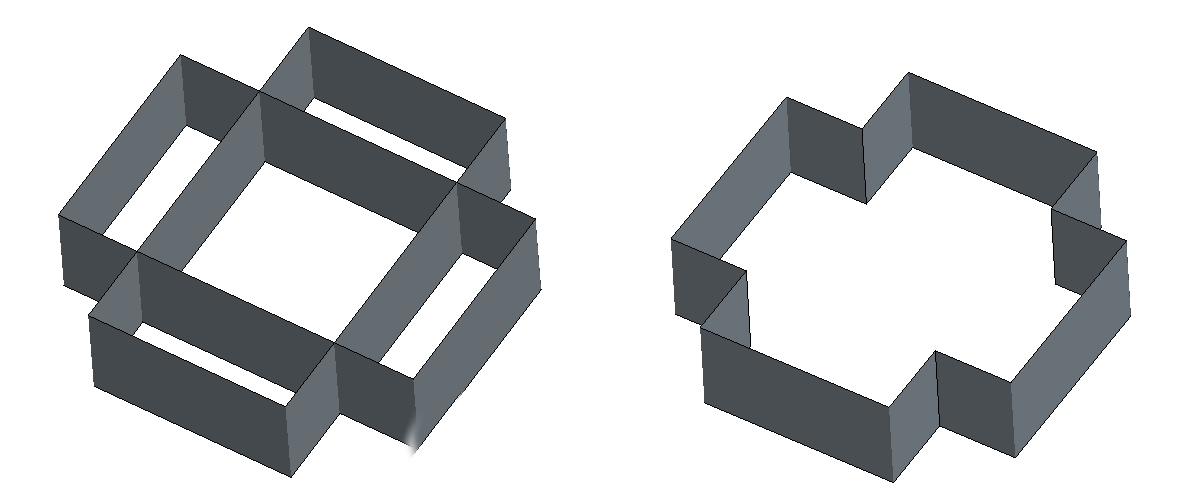

曲面修剪主要分为两种,一种是在与其他面组或者基准平面相交处进行修剪,另一种是使用面组上的基准曲线进行修剪。以下图为例。

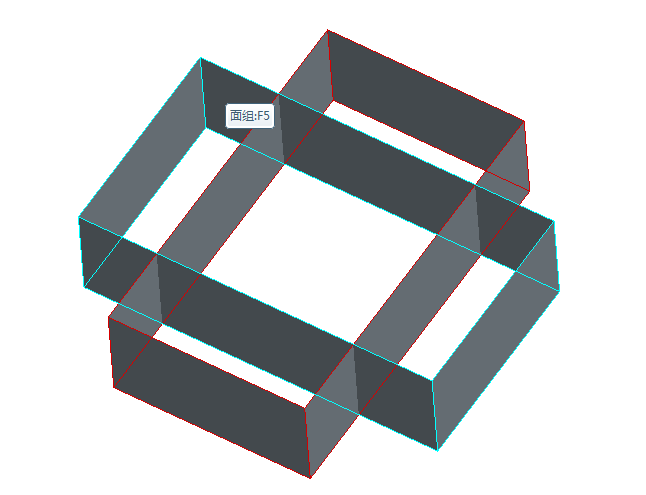

1.选择需要修剪的曲面,这里选择下面的面组。

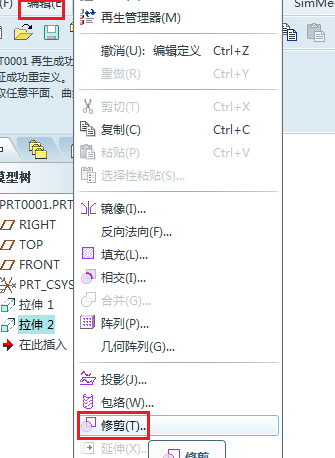

2.点击【编辑】-【修剪】,如下图。


3.弹出如下控制面板。

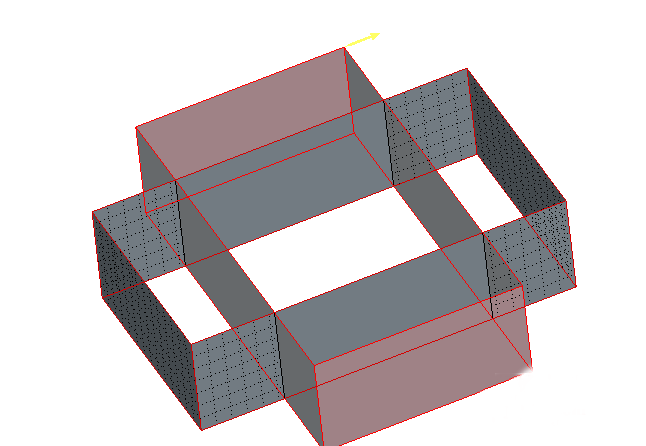

选择另外一个面组作为修剪对象,此时设计环境中的设计对象如图所示。图中网格曲面部分代表修剪操作要保留的部分,值得注意的是通过控制面板的反向按钮可以将黄色的箭头指向修剪曲面的一侧、另一侧以及两侧之间反向。

4.单击控制面板的勾号完成修剪。

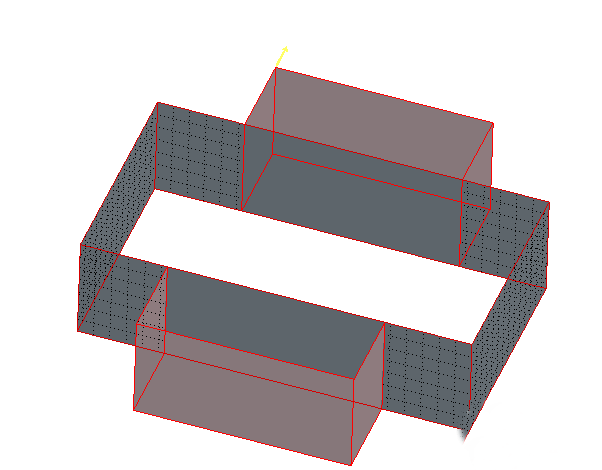

5.选择另一个面组,点击【编辑】-【修剪】。选择另一个面组作为参照。将箭头调整为下图的反向。

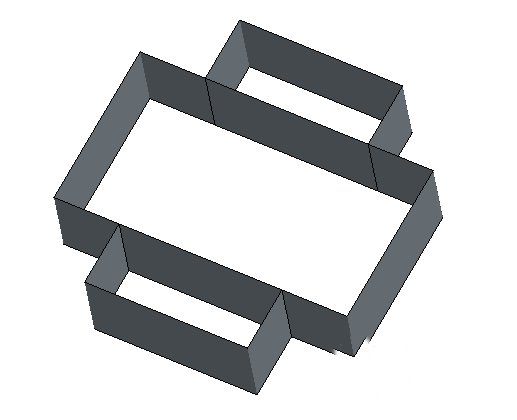

单击控制面板的勾号完成修剪。

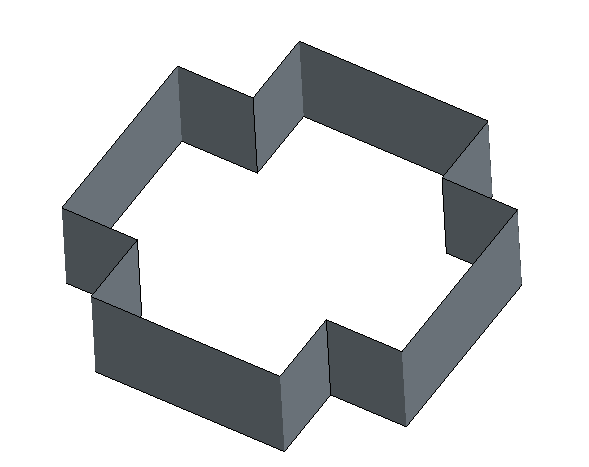

6.完成。


想要快速提升Proe技能,不妨关注与参与pore培训实战课程,让你稳步提升proe设计技能!
