cero实例基础图文教程，教你如何创建平面横截面

工程图为了表达清楚零件的内部结构，都会创建剖视图，我们在proe/cero中一般会有剖面的三种方式：平面剖，阶梯剖以及区域(也就是所谓的3D剖面)，品索为大家由易而难，这次为大家带来的是cero实例基础图文教程，教你如何创建平面横截面，供大家参考和学习！

cero可以利用视图管理器的横截面选项卡，进行横截面的创建，从视图中启动视图管理器，单击横截面选项卡，单击新建，输入横截面名称，选择与模型相交的基准平面即可，双击可激活，可以定义剖面线的样式以及显示零件的部分。

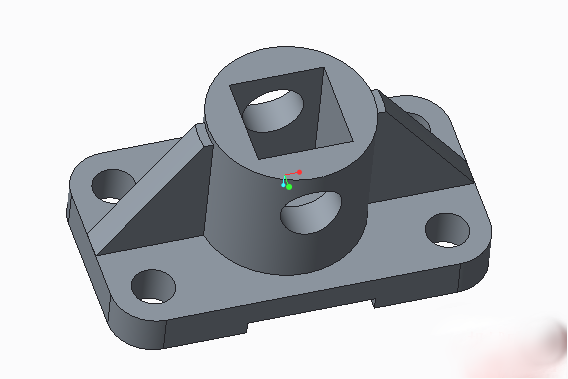

以下图为例简介如何创建一个平面横截面。

方法：

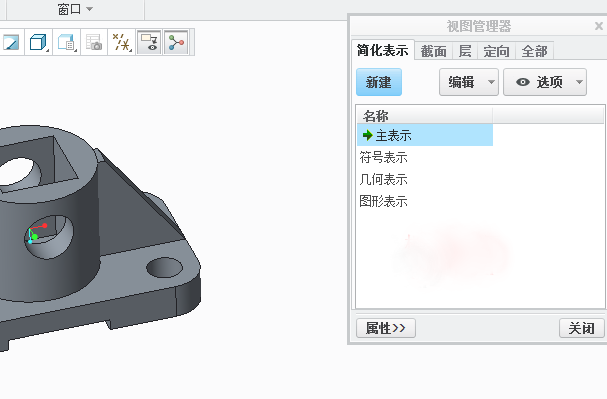

1.点击【视图】-【视图管理器】，出现如下所示的对话框。

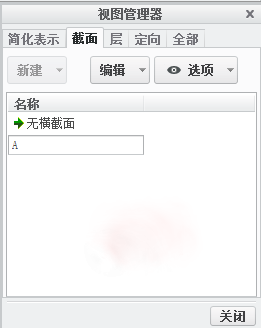

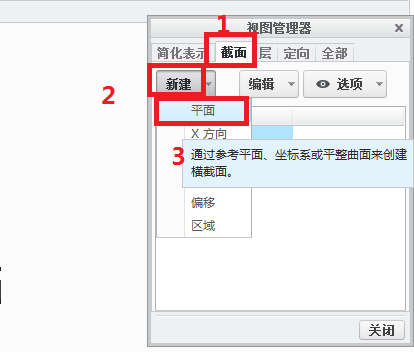

2.点击【截面】-【新建】-【平面】,输入截面的名字，这里输入A，按Enter键确定，并点击关闭。

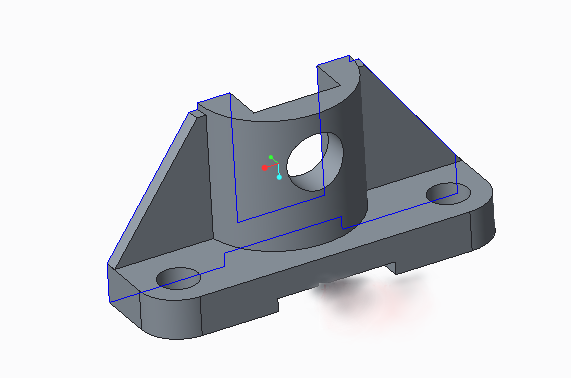

3.此时弹出如下图所示的控制面板，信息栏出现“选择平面、曲面、坐标系或坐标系轴来放置截面”的信息。我们点击【参照】，选择下图所示的平面为参照并单击勾号。

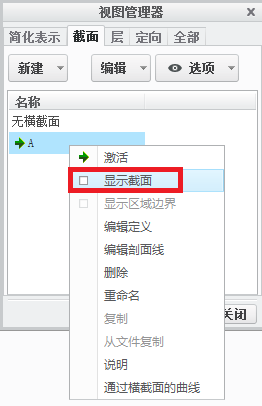

4.出现【视图管理器】对话框，选择截面A，鼠标右击选择【显示截面】，如下图。

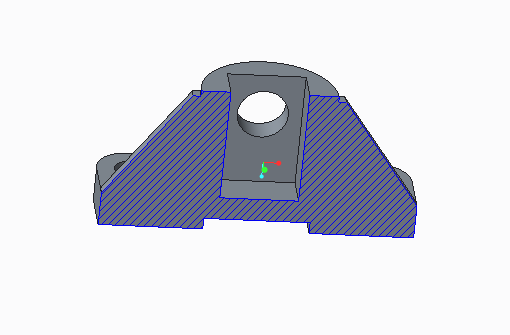

模型变成如下图所示。

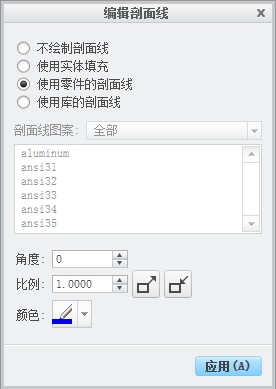

5.我们可以调节剖面线的比例，鼠标右击选择【编辑剖面线】，弹出如下对话框选择【使用零件的剖面线】。我们可以修改剖面线的颜色、角度和比例。

这里我们将比例扩大。
