CAD基础图文教程,教你CAD怎么画圆切三个小圆

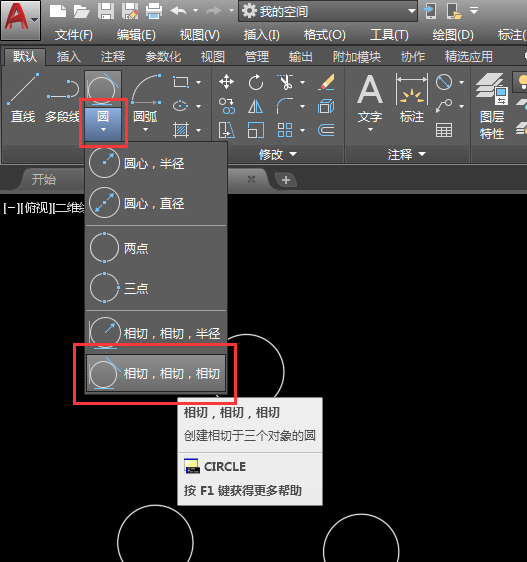

第1步、打开AUTOCAD2018软件,点击圆工具里面的相切、相切、相切画圆选项。


第2步、然后就可以指定圆的第一个切点。选第一个圆上面的切点就好了。

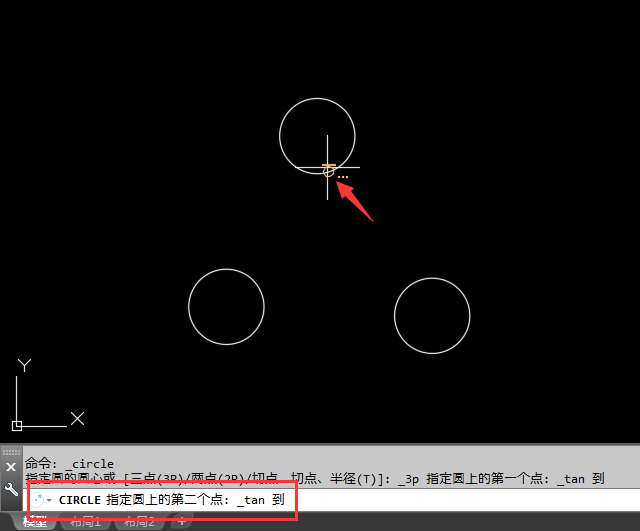

第3步、指定圆上的第二个切点。那就捕捉第二个圆的切点就好了,效果如下:

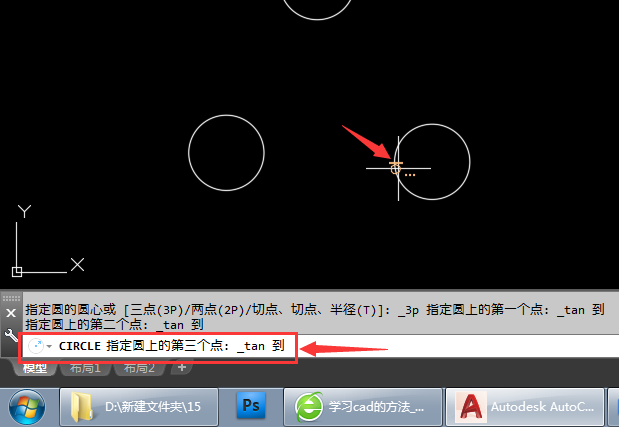

第4步、指定圆的第三个切点,那就捕捉第三个圆的切点就好了。效果如下:


第5步、就这个绘出来的圆就与三个小圆都相切了哦。

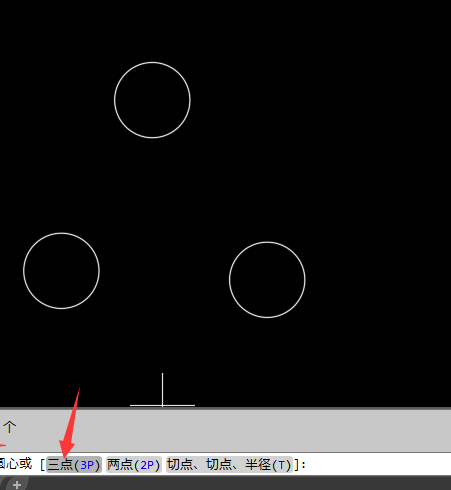

第6步、同样的的方法,还可以用圆的3点画图,在CAD命令栏里面输入C圆命令后空格。并点击三点(3P)进入三点画圆。

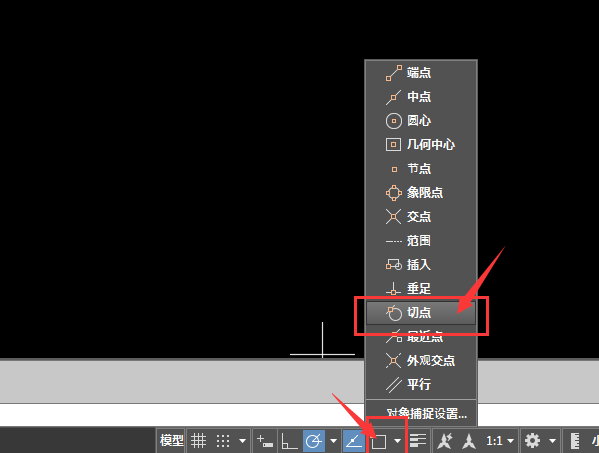

第7步、现在还没有去捕捉圆,而去对象捕捉设置那里,设置切点前打勾后,再去捕捉圆的切点。

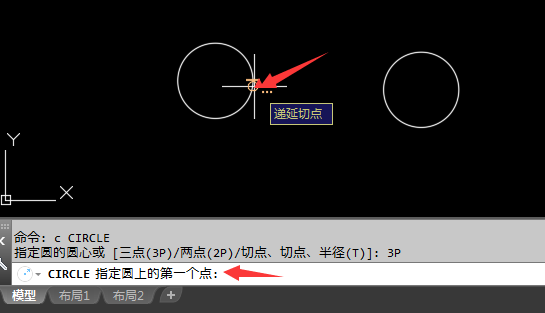

第8步、捕捉对象的以三个小圆的切点为主,每个小圆上面都一一的捕捉一下切点就可以了。

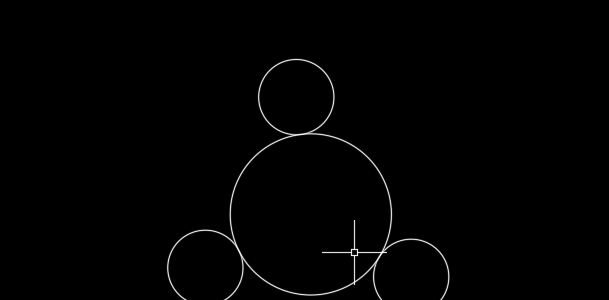

第9步、同样的方法也可以绘制大圆相切与三个小圆哦。
