proe基础教程,Proe的复制特征使用技巧

proe复制和选择性粘贴主要有两大功能,一是可以移动特征,二是旋转特征,下面为大家分 享proe基础教程,Proe的复制特征使用技巧,Proe的复制特征可以改变参照,也可以不改变参照只修改模型的尺寸下面的复制没有改变模型的参照。

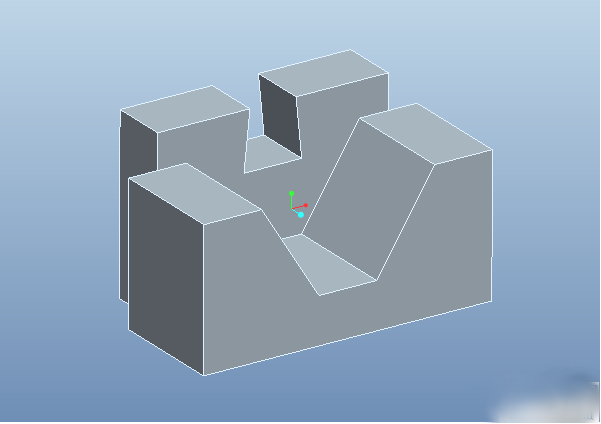

以下图为例。


方法:

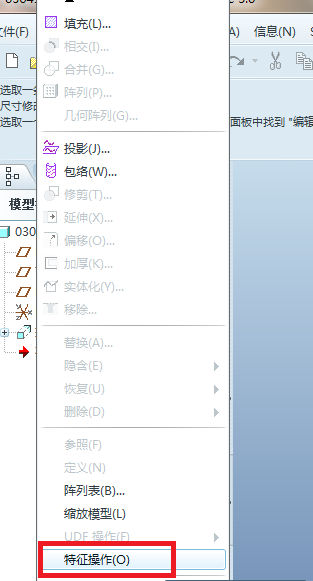

1.点击【编辑】-【特征操作】,出现【特征】对话框,选择【复制】。

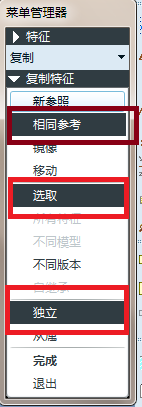

2.按照下图选择,并点击完成。我们这里使用的相同参照,意味着不需要进行参照的设置。


3.选择要复制的特征。我们点击零件实体并确定。

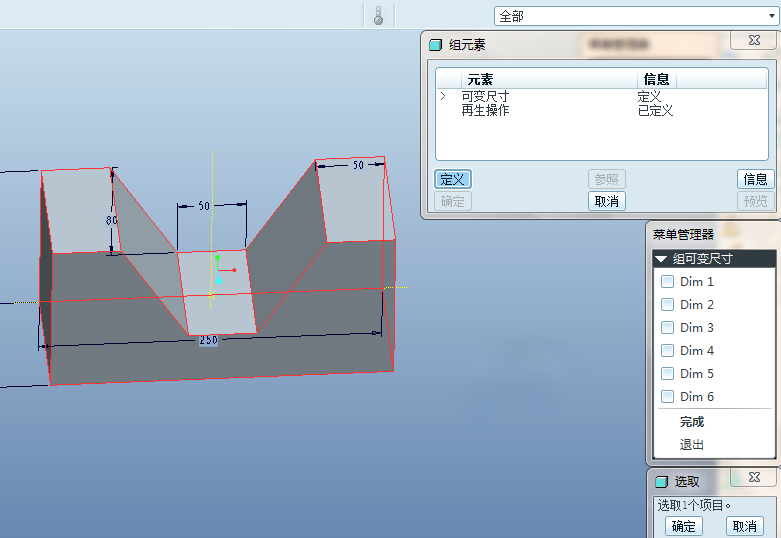

4.出现【组元素】对话框,如图。


我们可以在【组可变元素】对话框中勾选我们想要变化的尺寸。这里我们全部勾选。点击确定后,系统要求我们一一输入相应的尺寸。

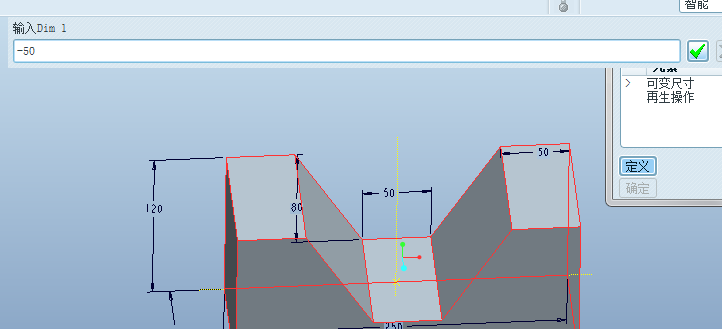

在Dim1中输入-50,代表拉伸方向原模型相反,其他的尺寸根据实际情况自己定义。修改的尺寸的尺寸线是红色的。

5.所有尺寸定义完毕后点击确定和完成。

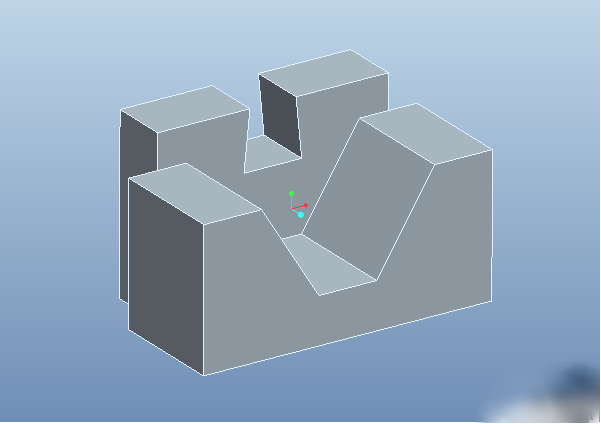

复制后的模型的参照和原来的模型的参照是相同的,不同的是拉伸的方向和各个尺寸有所差异。
