cad基础操作图文教程,cad2018如何画红色的中心线的方法

2019-12-24  8715 分类:结构工程

cad基础操作图文教程,cad2018如何画红色的中心线的方法

CAD是一款非常好用的绘图神器,里面涵盖很多相关绘图操作,尤其是线条,图形的相关操作必需要熟练,这是基础,也是关键,作为cad学习新人这类的操作一定要实践以及熟练,下面为大家分享cad基础操作图文教程,教你cad2018如何画红色的中心线的方法。

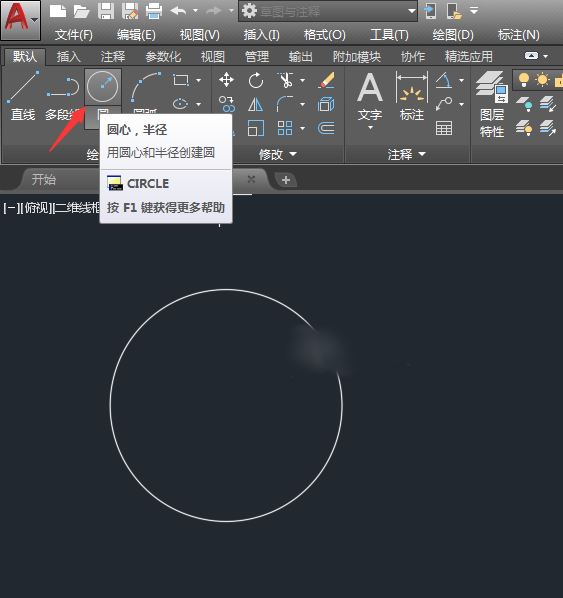

第1步、打开AUTOCAD2018软件,使用圆与矩形,绘制一个R50的圆与矩形出来。

我们好给也们创建红色的中心线。

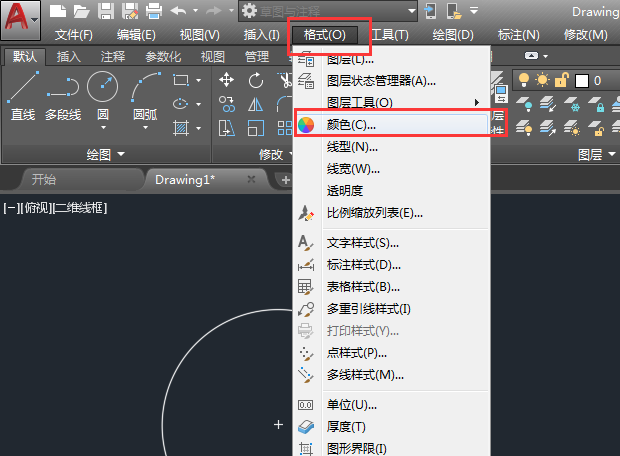

第2步、然后点击格式菜单,点击颜色设置。

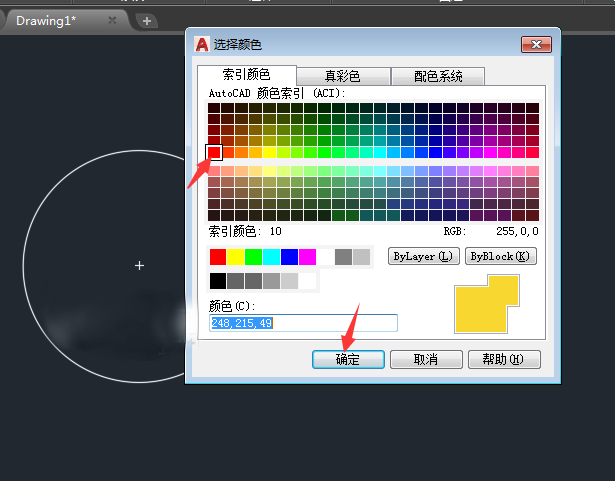

第3步、然后选中红色,点击确定设置。效果如下:

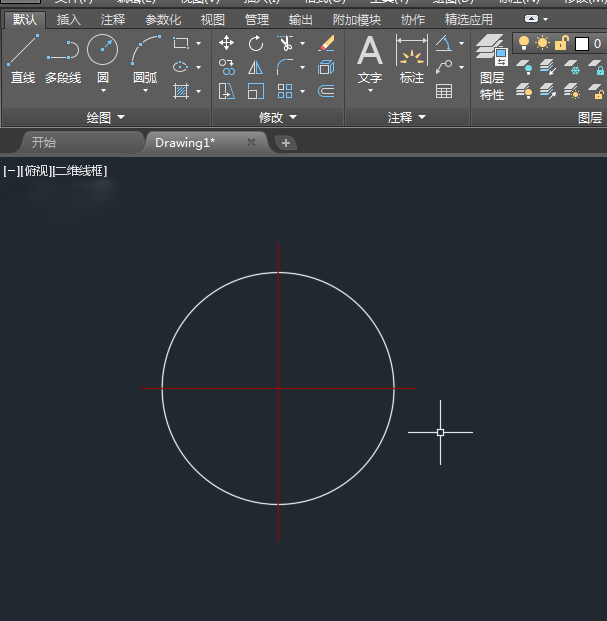

第4步、然后就可以以象限点为参考,然后画中心线。效果如下:

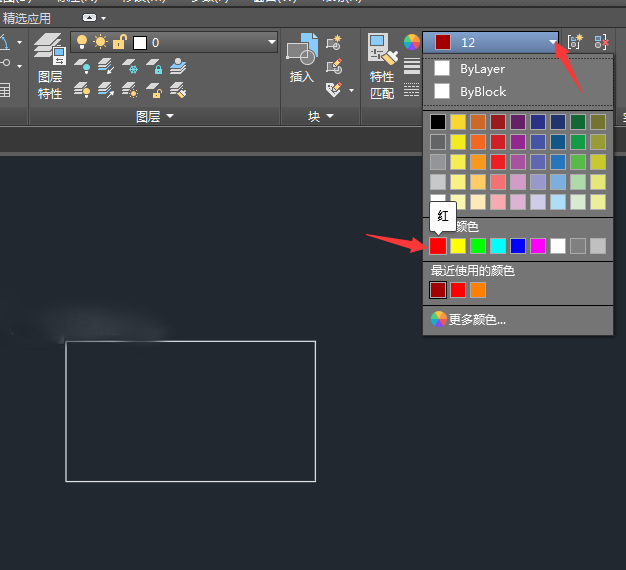

第5步、另外一种方法,也是点击特性匹配里面设置红色,效果如下:

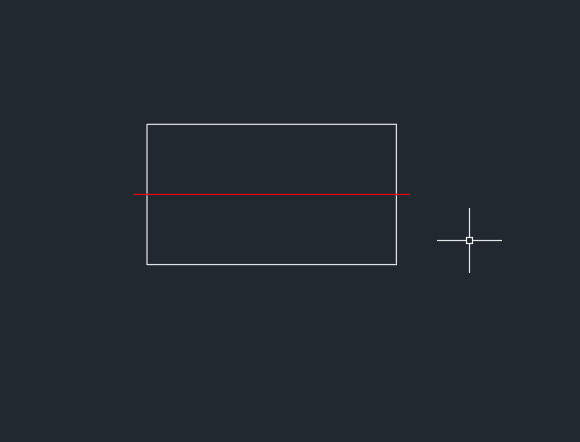

第6步、然后就可以在矩形二条高中心点,绘制一条中心线出来。效果如下:


以上介绍的是cad2018如何画红色的中心线的方法与步骤,不妨动手实际操作一番吧。
