CAD基础图文教程,教你CAD如何翻转标注箭头

CAD无疑是一款工业绘图神器的存在,在实际项目绘图当中,存在着各种各样的绘图操作,注重细节,掌握好基础cad绘图相关操作无疑是现阶段cad初学者们需要把握好的东西,下面品索为大家分享CAD基础图文教程,教你CAD如何翻转标注箭头。

在使用CAD进行机械制图的时候,我们常常要用到标注箭头,一般标注的箭头是双箭头的,那大家知道如何修改成一边箭头一边圆点吗?

接下来,就由小编给大家介绍一下具体的方法步骤

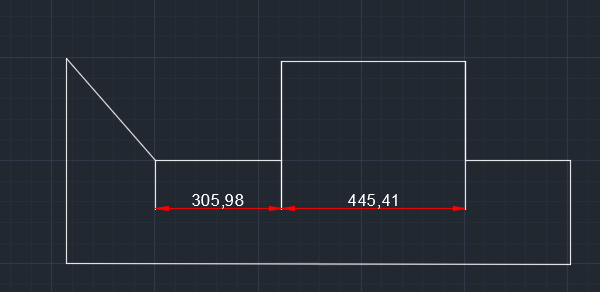

1、打开CAD软件,再打开相应的图形文件,这里小编以下图为例进行讲解

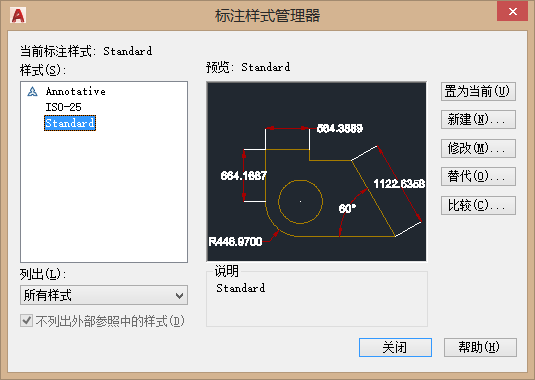

2、我们打开“标注样式管理器”对话框

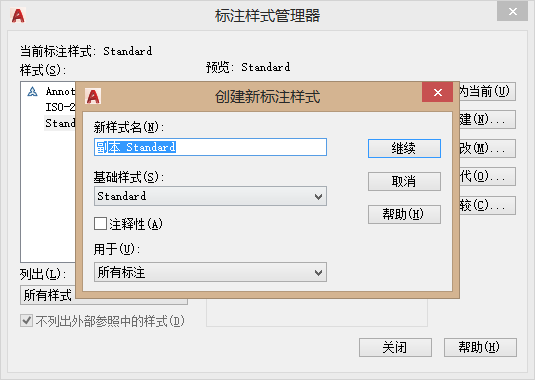

3、我们点击“新建”按钮,进入“创建新标注样式”里,在当前标注样式的基础上再建立一个副本的标注样式,进行局部的标注,点击“继续”按钮

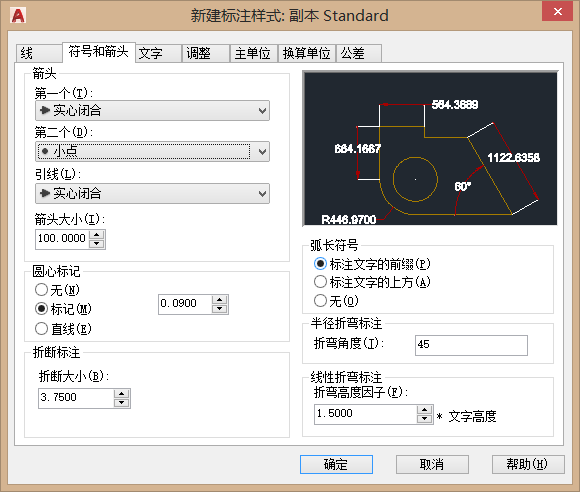

4、我们进入“符号与箭头”选项卡,把第二个箭头改成小点,执行结果如下图所示

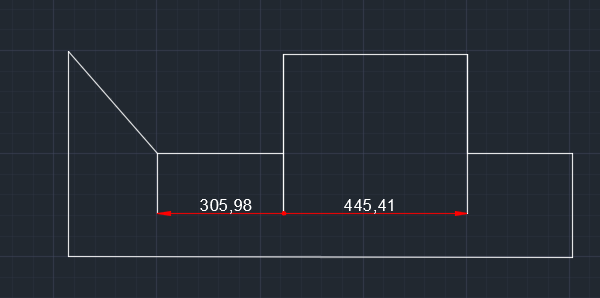

5、以刚刚创建完成的标注样式置为当前的样式进行标注,执行结果如下图所示
