proe导出stp格式文件技巧,教你替换默认坐标系方法

在我们应用proe建模或者草绘完毕的时候,往往需要导出文件,常用的stp格式文件的导出无疑是有导出方法和技巧的,其中的相关设置技巧,就是我们设计师需要掌握的,比如下面品索为大家分享的proe导出stp格式文件技巧,教你替换默认坐标系方法,你知道方法步骤么,如果还存在困惑,不妨一起来看看这篇proe基础图文实例教程。

一、问题分析

我们有时在Proe导出步骤、IGS等格式时,会发现两种问题:

1)默认的坐标系并不在零件的中心或重心上;

2)导出的模型只有坐标系没有基准平面。

这会给我们的后续操作带来麻烦,那么如何解决这种问题呢?

二、解决方法

产生这种问题可能的可能原因是该零件是在组件模式下创建的,我们可以将现有的基准坐标系进行删除,然后重新指定新的坐标系。

步骤 1

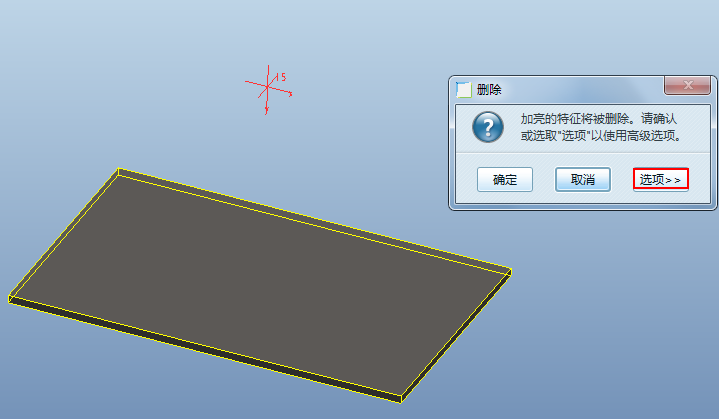

我们在模型树删除默认的坐标系会有如下图的提示窗口。


步骤 2

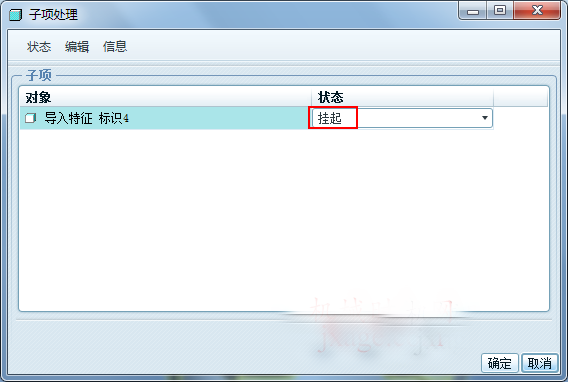

点击【选项】,在子项处理窗口中将状态设置为“挂起”。


步骤 3

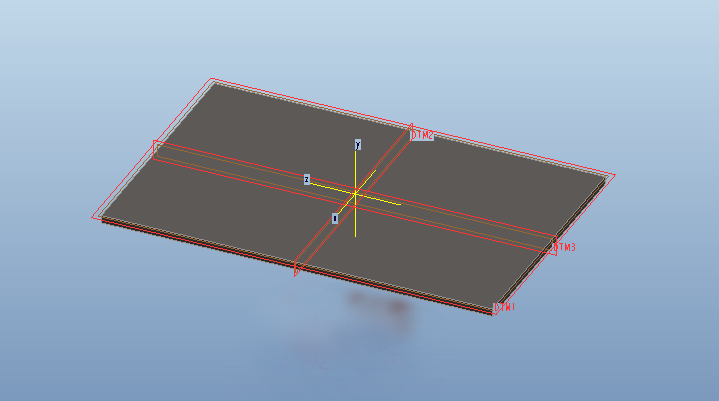

根据需要在合适的位置创建合适的坐标系.


步骤 4

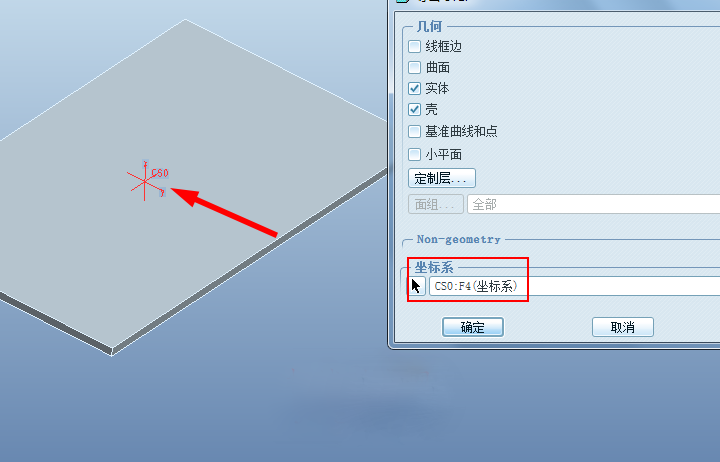

将模型进行导出为步骤。选择下图箭头所指的坐标系作为默认的坐标系。


步骤 5

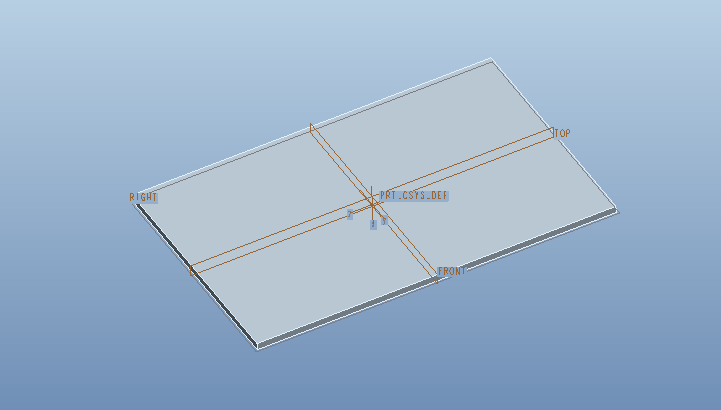

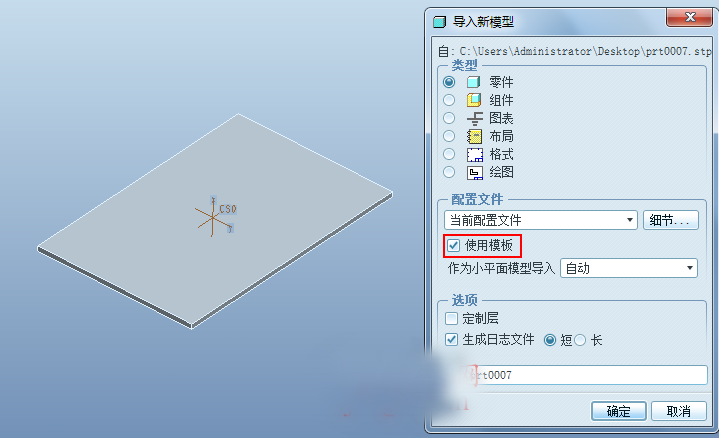

打开上一步保存的步骤格式,弹出下面的窗口,勾选“使用模板”,这样打开零件就会自带TOP、RIGHT和FRONT平面。


这样我们不仅完成了坐标系的重新定位,也创建了三个基准平面为我们的后续设计带来了很大的方便。
