Coreldraw绘图教程，cdr立体折扇绘制方法

Coreldraw软件是矢量图软件，具有强大的绘图功能，应用cdr你可以实现各种矢量素材图效果的绘制，其中不乏各种各样的立体效果的制作，立体效果更加完美让人印象深刻，下面就为大家分享一篇Coreldraw绘图教程，教你cdr立体折扇绘制方法。

1. 打开CorelDRAW 11，新建一个文件，并将它的版面设置为横向。单击工具箱中的矩形工具，在工作区中绘制一个矩形对象。然后按住工具箱中的“填充”按钮不放，在弹出的工具中选择图样填充对话框。接着在弹出的对话框中选择“位图”选项，在其右侧的下拉列表中找到一个纹理图样赋予给矩形，同时去掉矩形的边框。

2. 单击“形状”工具，选中这个矩形，在出现的“属性”工具栏中设置圆角数值均为50，使矩形的四个角产生圆角。

3. 按住工具箱中的“交互式调和”按钮不放，在弹出的工具中选择“交互式立体化”工具，在矩形上拖动使其立体化，然后在“立体化”属性工具栏中设置立体化参数：立体化类型选择平行至背景选项，单击斜角修饰边按钮，在弹出的对话框中选择使用斜角修饰边选项，接着单击照明按钮，设置照明强度和方向。

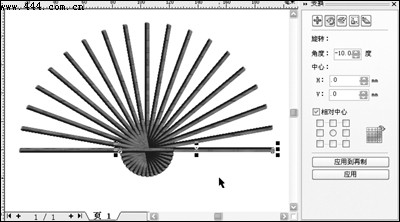

4. 接下来双击这个矩形，在出现旋转中心点标志后，将这个旋转中心点移动到矩形的下方部分。然后选择菜单栏中的“排列→变换→旋转”命令，在弹出的对话框中设置旋转角度为10°，接着连续单击“应用到再制”按钮，将矩形复制并旋转到一定角度，同理再选择原来的那个矩形，旋转中心点不变，将旋转角度为-10°，再连续单击“应用到再制”按钮，最终形成扇形骨架的效果（如图1）。

5. 下面我们来制作扇面。单击工具箱中的“椭圆”工具，以矩形旋转中心点为圆心，以旋转中心点的上半部分矩形长度为椭圆半径，在工作区中绘制一个椭圆。然后在属性工具栏中单击饼形按钮，并设置起始角度和结束角度为10°和20°，绘制出饼形对象。然后将这个饼形对象复制一份，并将其缩小放置于较大的饼形对象的中间。单击菜单栏中的“排列→造型”命令，在弹出的修剪对话框中，不选中任何复选框，然后点击“修剪于”按钮，用鼠标单击一下较大的饼形对象，就会将较小的饼形覆盖的部分修剪掉。接着将它任意填充一种颜色，并去掉它的边框，将它放置到两个扇骨之间，并置于它们的后面。

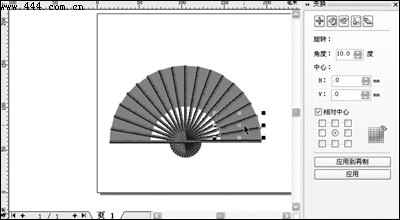

6. 接着选中这个修剪后的饼形对象，再打开旋转对话框，将它旋转10°并“应用到再制”，将复制出的饼形对象放置到下两个扇骨之间，按照上述方法就可将折扇的扇面制作完成了。

7. 选中工作区的所有的对象，单击菜单栏中的“排列→群组”命令，将它们组合到一起，然后单击菜单栏中的“文件→导入”命令，导入一幅风景画并放置到折扇的后面。选中这幅风景画，单击菜单栏中“效果→图框精确剪裁→放置在容器中”命令，然后用鼠标点击一下扇面，我们就可以看到整个扇面就描绘上了风景图案。

8. 接下来单击工具箱中的交互式调和工具按钮不放，在弹出的工具中选择交互式阴影工具，为这把折扇添加上阴影，并设置好阴影参数。

至此，一把描绘了水墨风景画的折扇制作完毕，最终效果如题图所示。
