creo实例曲面造型建模教程,教你刀把曲面建模方法

2019-08-13  17449 分类:结构工程

creo实例曲面造型建模教程,教你刀把曲面建模方法

对于工业建模而言,曲面建模一直是重点和难点,同时也是设计师建模学习需要重点把握的内容,曲面造型建模无疑是有着许多技巧点和方法点存在,透过cero建模实例你会了解更多,下面品索为大家分享creo实例曲面造型建模教程,教你刀把曲面建模方法,不妨跟随品索一起来学习看看吧!

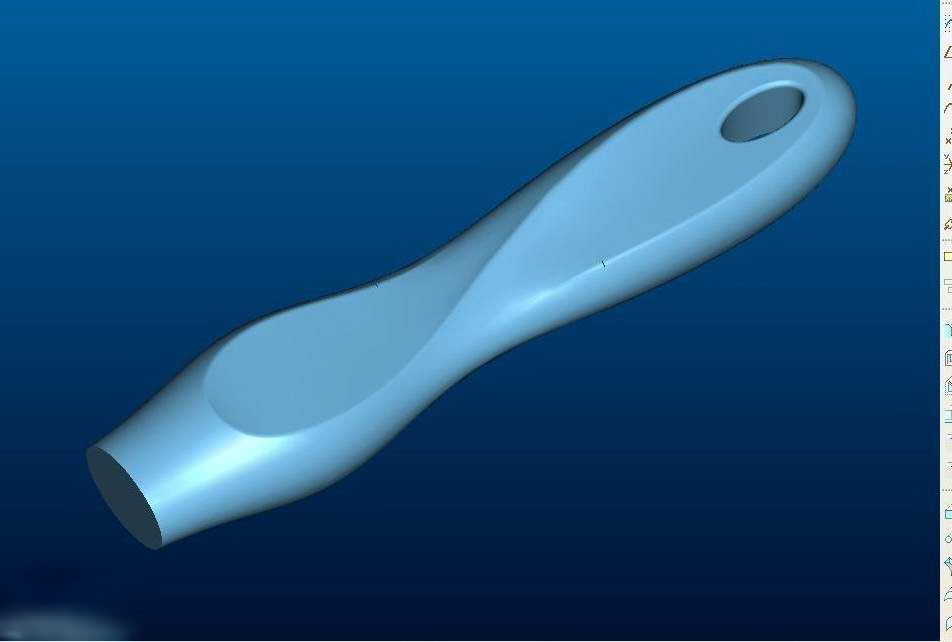

最终效果图:

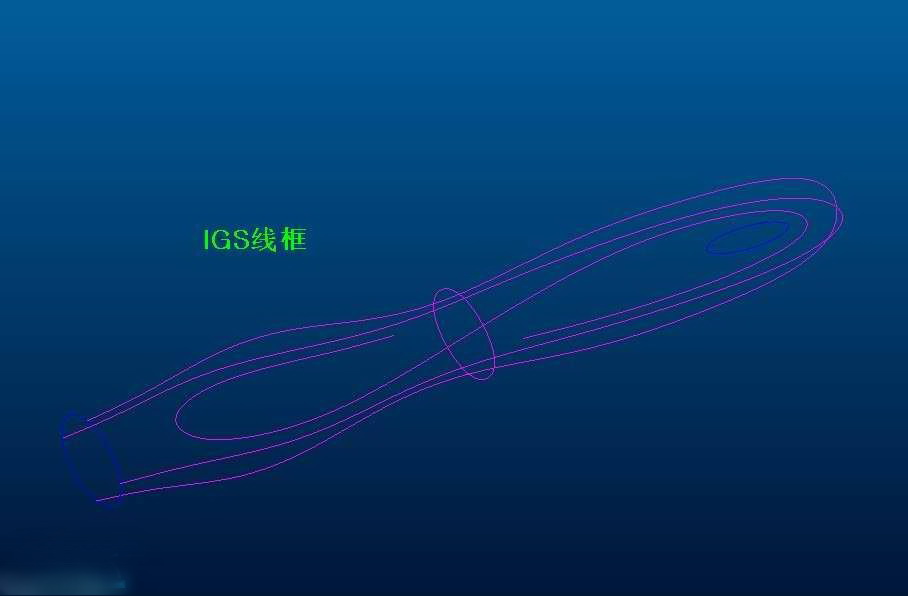

1.IGES线框。

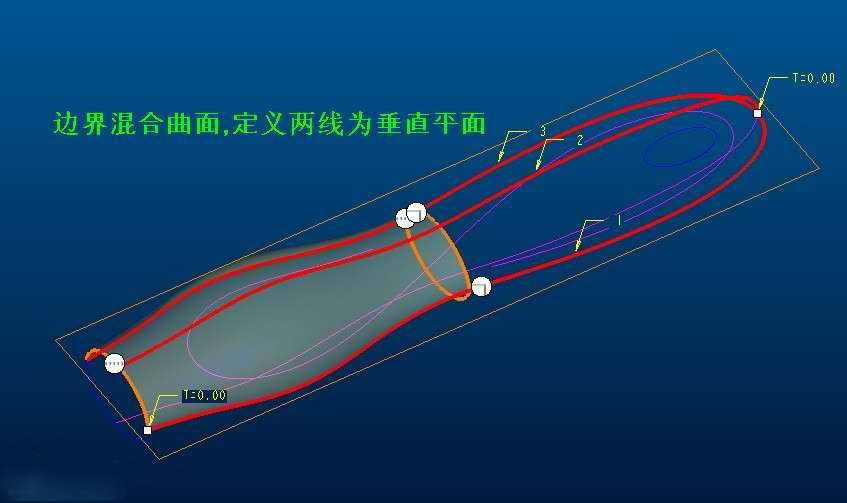

2.边界混合。

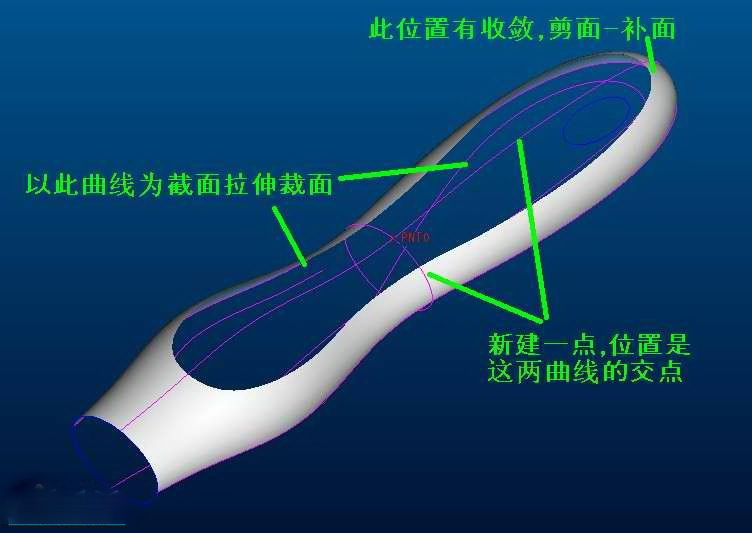

3.拉伸截面。

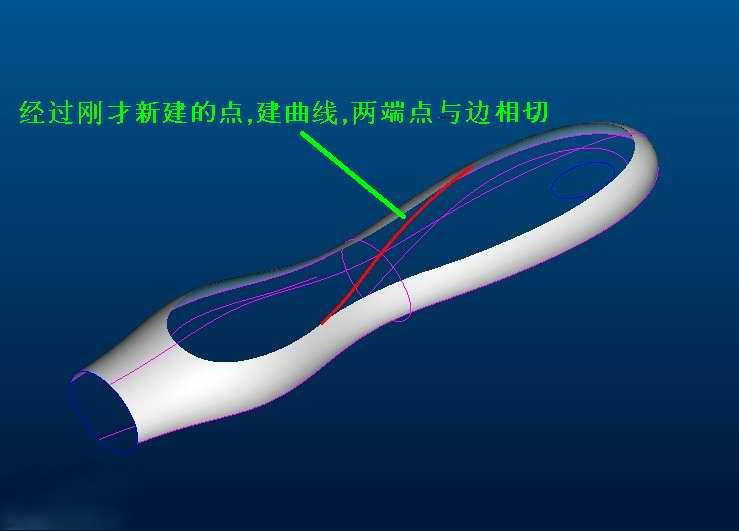

4.创建曲线。


5.创建曲线。

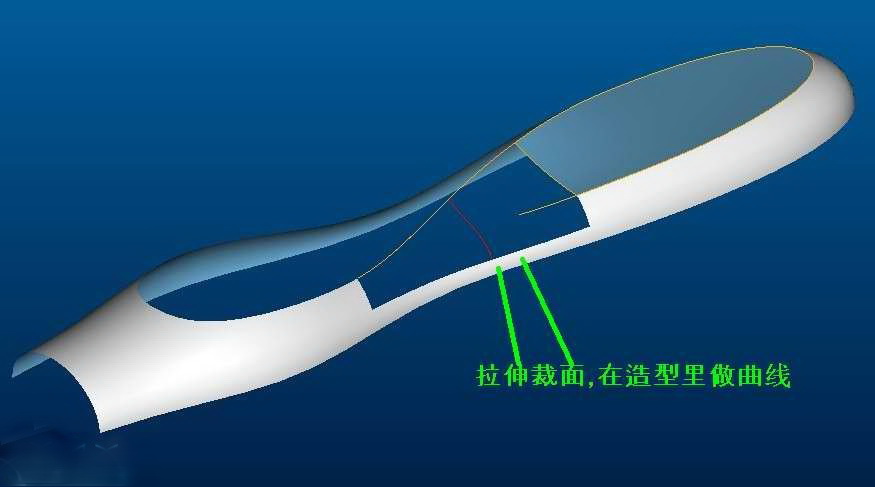

6.拉伸截面。

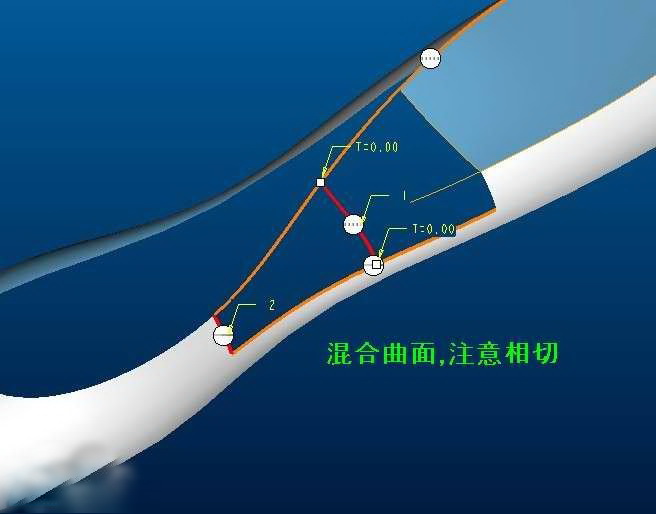

7.混合曲面。

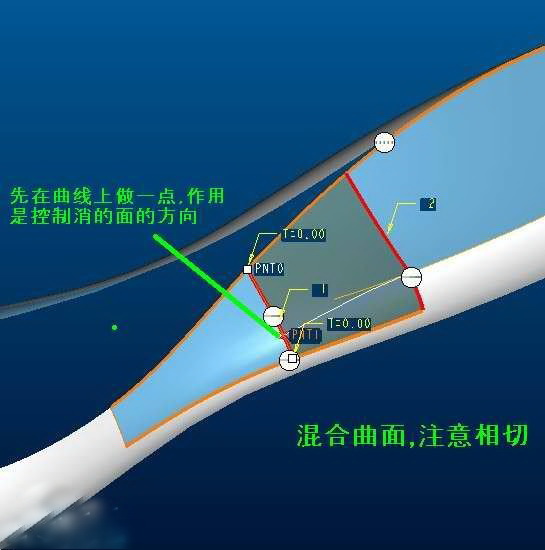

8.混合曲面。


9.混合曲面。


10。完成。



来源:开思论坛
