cero基础曲面教程,教你cero海螺建模绘制方法

proe/cero是一款非常好用的参数化建模软件,应用关系式可以实现出色的效果,比如某些你看起来很难的造型,其实是非常简单容易处理的,这就是下面要为大家分享的cero基础曲面教程,教你cero海螺建模绘制方法,看看你是否有同样的处理方法和思路呢?


分析海螺的外形可知,大体是一个可变截面螺旋向下生成的。螺旋我可以用【螺旋扫描】实现,可变截面通常我们会想到【关系式】。因此,本题的解法是:螺旋扫描+关系式。

下面和大家分享下海螺的简单画法

插入————模型基准————图形,在文本框种输入图形名称为radius.

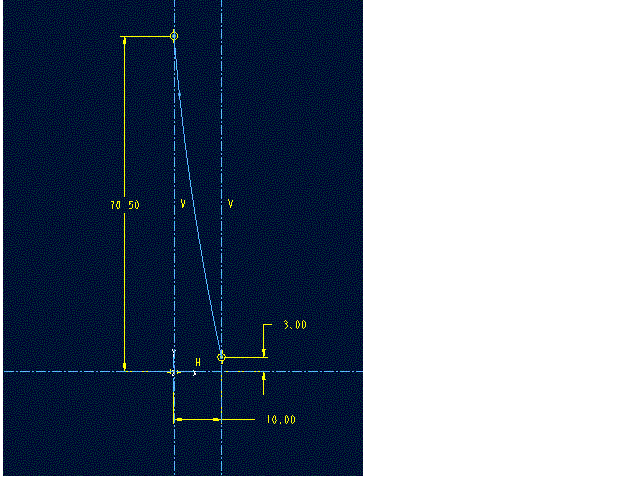

进入系统的草绘模式,绘制下图:


以螺旋扫描方式建立海螺的曲面模型
插入————螺旋扫描————曲面,如图:


根据提示,输入起始盒结束的节距,输入30和1,按回车。

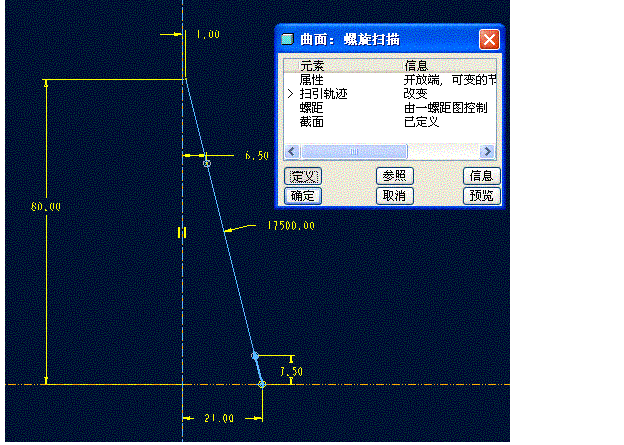

小窗口将出现节据图,在主窗口种选择外形上长度尺寸为7.5的点(新增的点为-2),并输入对应的节据点为25,以同样的方式选择外形上长度尺寸我6.5(新增的点为-1)的点,并输入对应的节据的点为10。则节据图将出现相应的变化,如图:

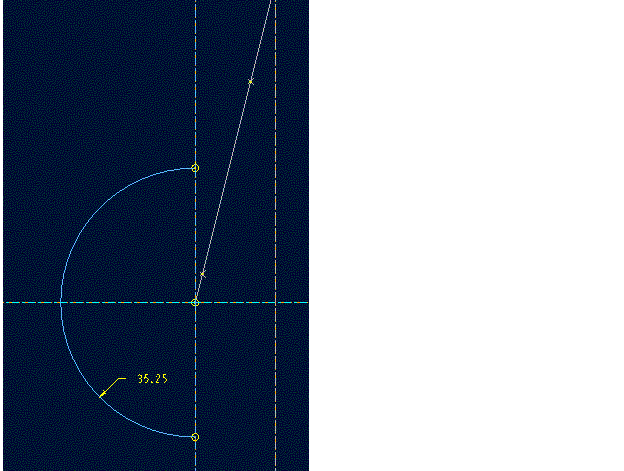

单击完成,进入系统的草绘,绘制的界面如图:


选择菜单--工具--关系,在关系对话框种输入如下关系:
sd3=1/2*evalgraph("radius",trajpar*10)
单击确定,结束草绘。单击确定按钮生成螺旋扫描。如图:
