proe草绘技巧,教你如何在复杂的草绘中找到开放的图元

在proe草绘中,我们常常把实体边界或者曲线,投影到当前的草绘平面上,这个为画图提供了很大的方便,可以节省时间,关于图元的操作有很多,过滤选择、特征的选择、曲面的选择、曲线/边界的选择、搜索选择,想要操作图元,首先得找到图元,下面品索为大家分享proe草绘技巧,教你如何在复杂的草绘中找到开放的图元。

有时我们在草绘完成时,怎么也退出不了草绘环境并且在信息栏提示:“此特征的截面必须闭合”的信息。那么如何在复杂的草绘中找到开放的图元呢?我们可以使用【草绘器诊断工具】进行查找。

方法:

在草绘环境中点击【草绘】-【诊断】,或者右上角的诊断按钮,如下图。

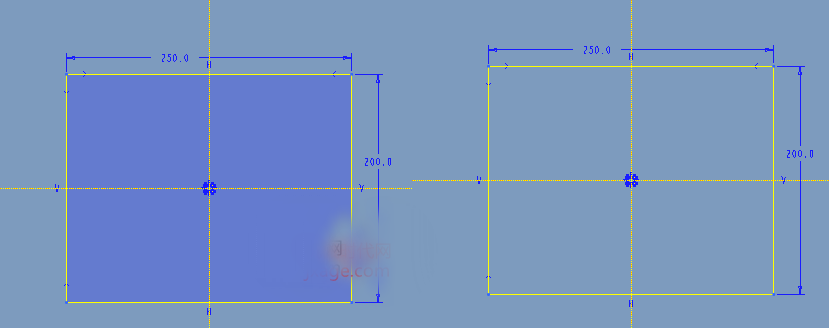

  1. 3.png(着色的封闭环):主要用于检测由活动草绘器几何图元形成的封闭环,即对图元的封闭链进行着色。




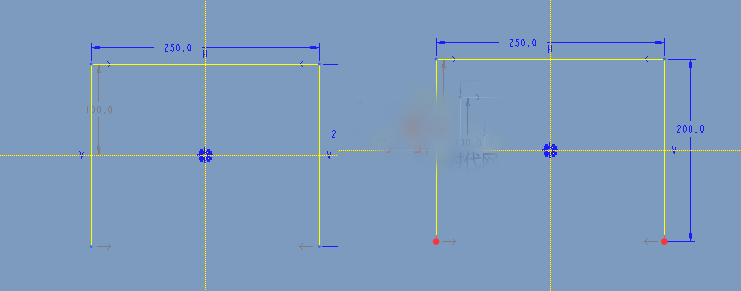

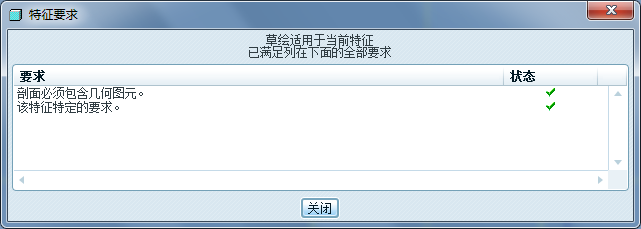

3.7.png(重叠几何):用于检测并加亮与活动草绘或者草绘组内与任何其他几何重叠的几何,以黑色线显示重叠的线条。
