proe基础图文教程详解，proe动态刨面实现方法步骤

动态刨面图可以形象直观的显示零部件或者产品的内部结构展示，更能够带给人们直观的感受，不管是分析或者展现，它都是非常好的一个展示效果，下面品索为大家分享一篇proe基础图文教程详解，proe动态刨面实现方法步骤，让你知悉如何应用proe软件实现动态刨面图效果。

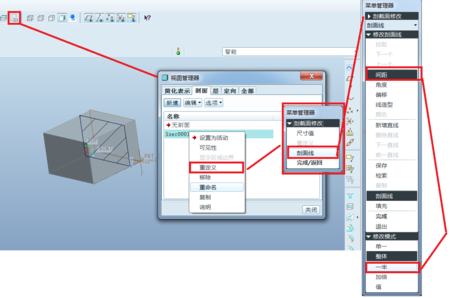

proe做剖面相信稍微有点基础的都会，一般都是通过视图管理器中的剖面功能来实现，像这样：

但是做出来的效果是静止的。

如果我们能够实现动态剖面，就帮助我们更加直观地了解产品结构。

虽然proe本身有内置的动态剖面功能，但不少小白都不太了解，加上设置麻烦又不常使用，总是学完又忘，忘了再学。

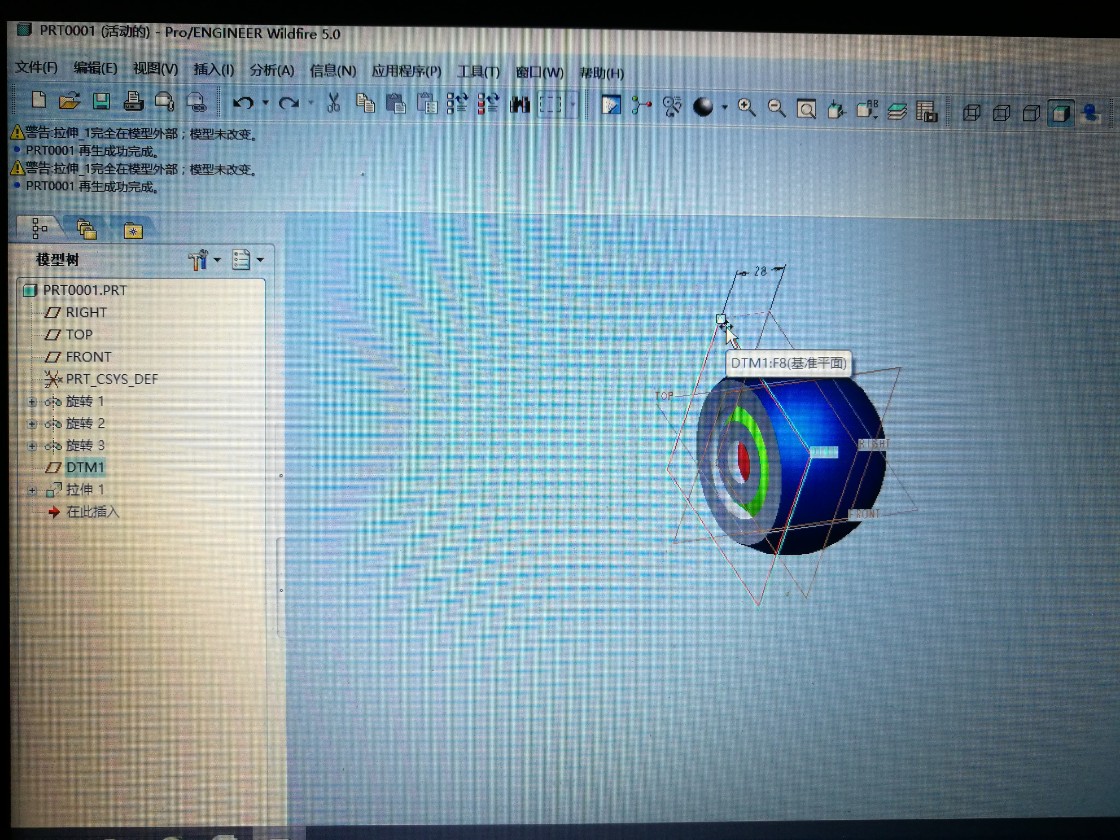

我要推荐给大家的，是使用最基础的常用命令，一步实现动态剖面，以下是我的效果图：

第一步：建立基准平面

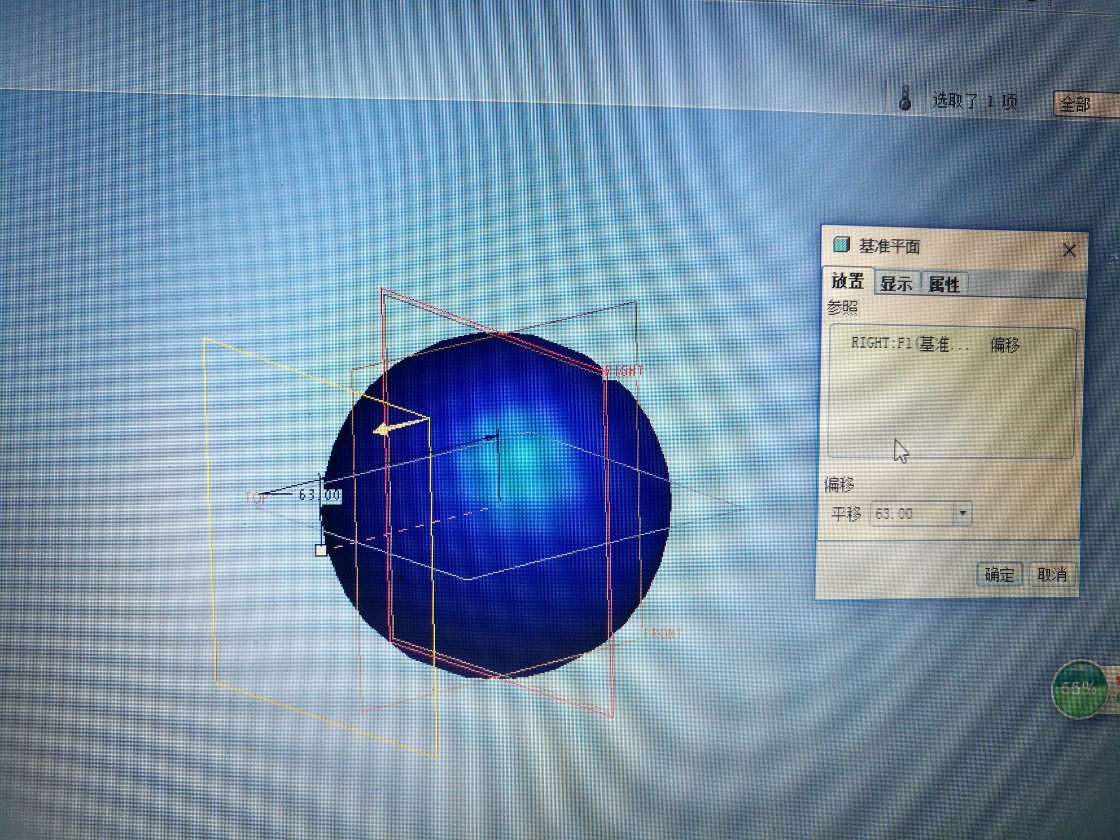

注意，基准平面要跟你要看的动态剖面平行，建立的时候对于参数没有任何要求：

第二步：拉伸切除实体

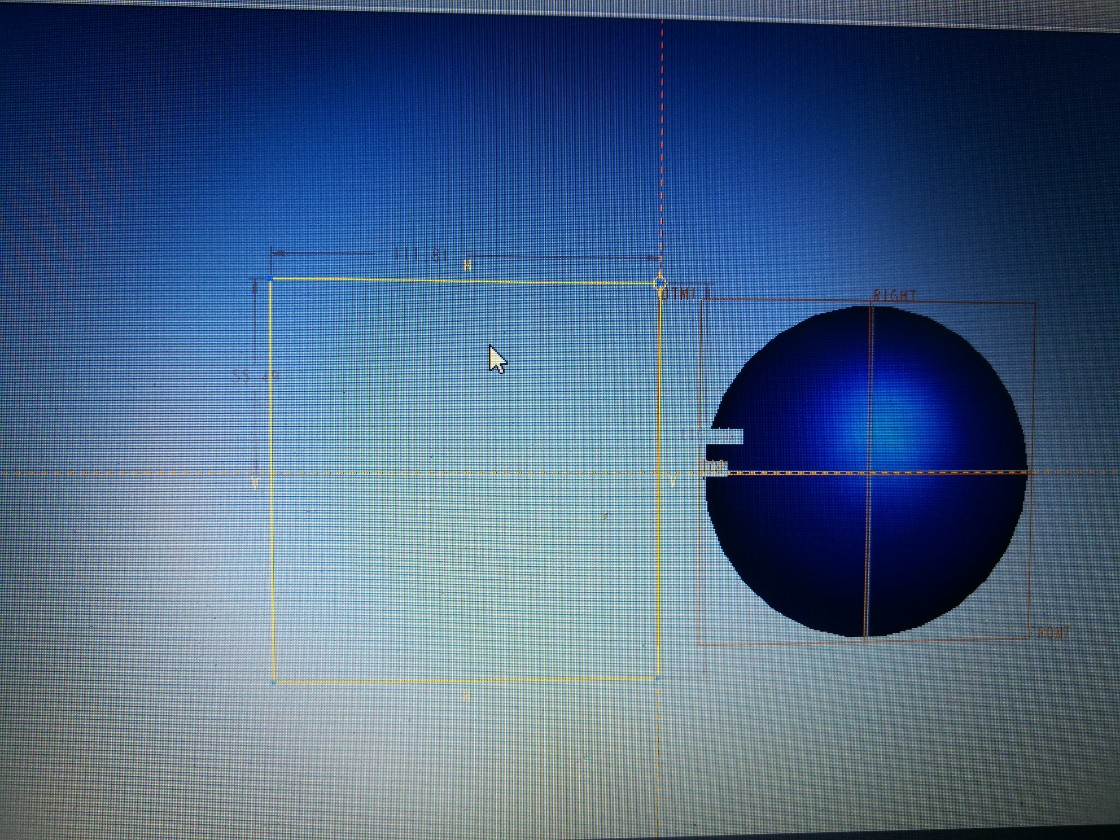

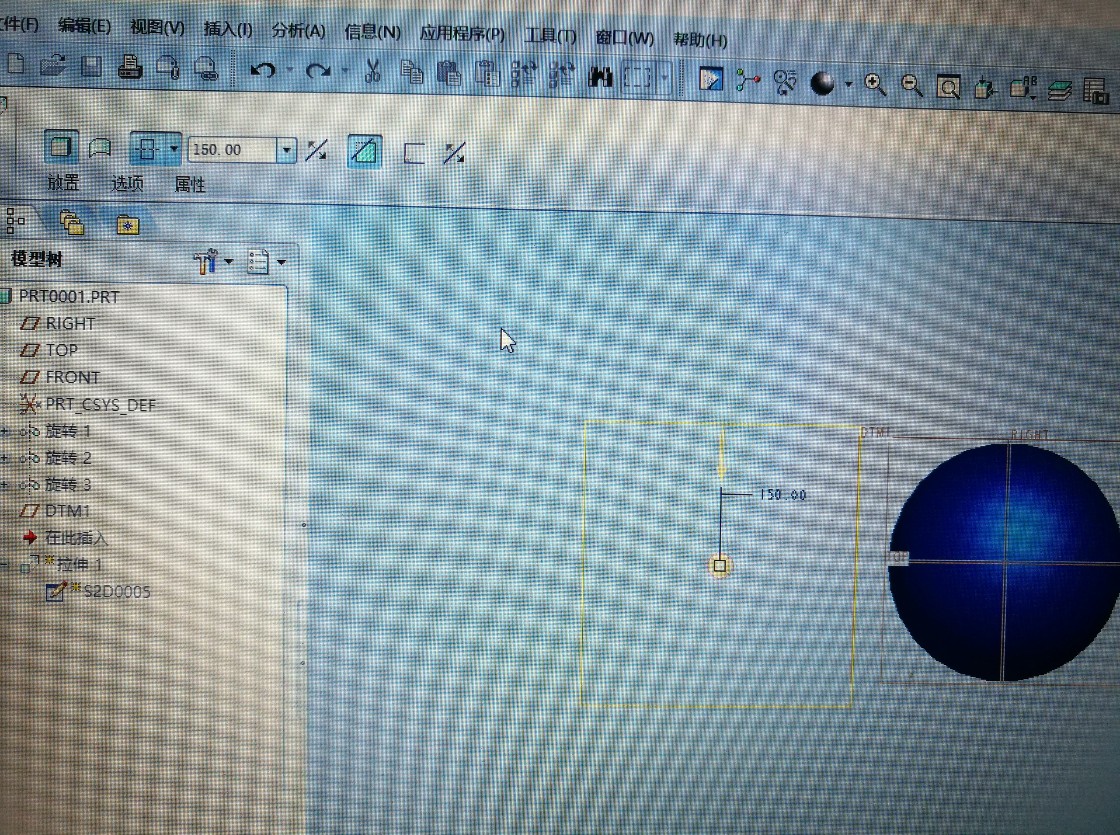

记住，这个实体在草绘的时候，有一面是参照第一步所建立的基准平面：

第三步：进行动态编辑

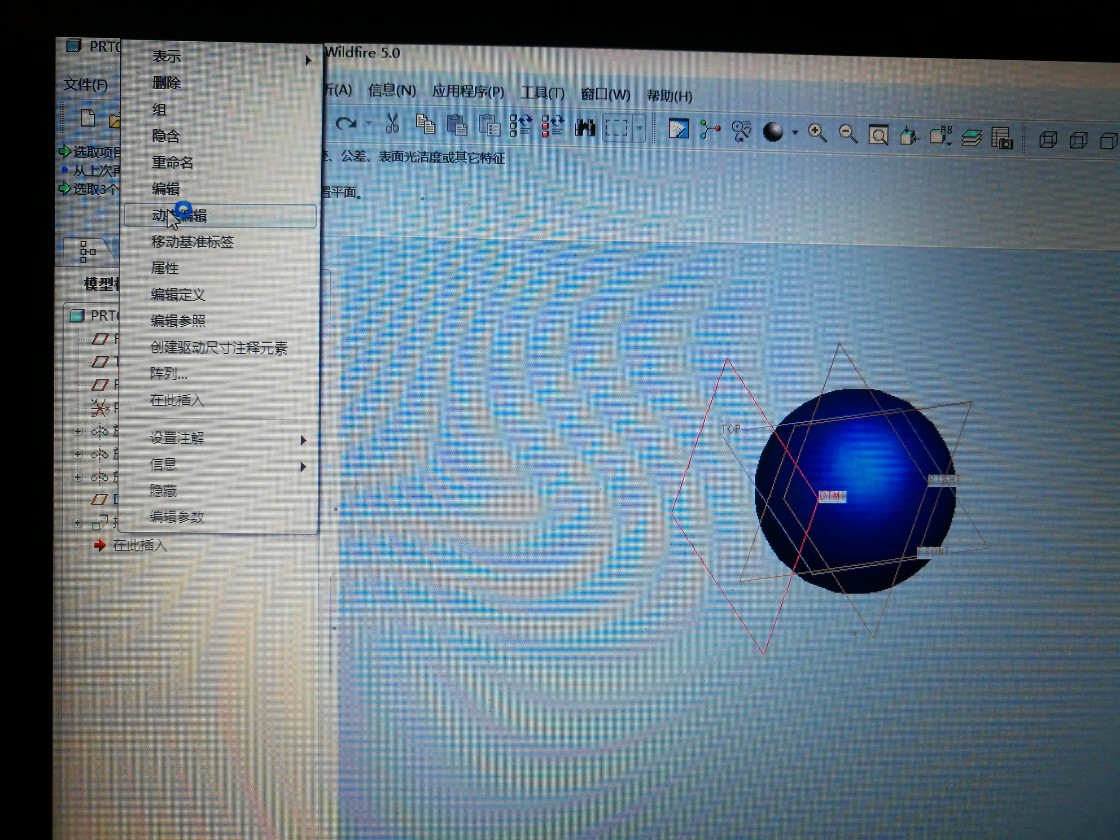

选择所建立的基准平面，右键选择动态编辑，这时界面会出现白色的方块，抓住方块左右移动，就能实现动态剖面了：

你学会了吗？不妨跟着教程步骤一步步实现一下吧！
