AutoCAD基础绘图技巧,教你CAD如何绘制箭头

AutoCAD是制图神器,其强大的绘图功能令每个设计师都怡然自得,不管是建筑设计还是机械设计,应用cad你都能快速实现你想要绘制的图形,不过有些图形你可能需要有点技巧,尤其是对于不熟悉cad软件的新人而言,比如箭头的绘制方法,下面品索为大家分享AutoCAD基础绘图技巧,教你CAD如何绘制箭头。

日常绘图的时候,偶尔需要用到箭头,但是AutoCAD并没有直接提供箭头的绘制工具,我们可以通过多段线命令来绘制箭头。

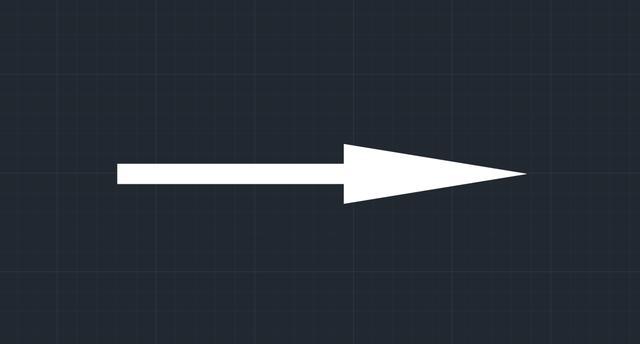

如下图所示箭头,应该怎么画,来看看具体的操作步骤。

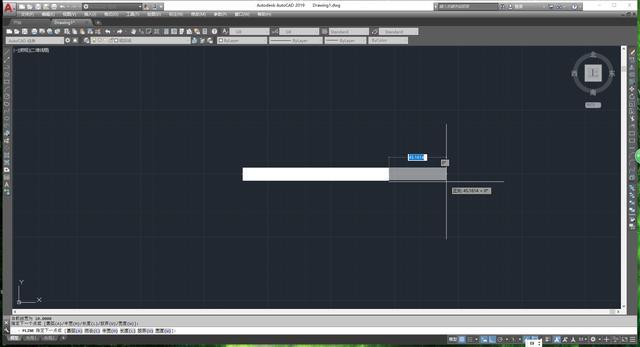

1、打开CAD软件,在绘图区,输入多段线命令PL,按回车键,先用鼠标指定一个起点


3、设置完后,设置一下箭头后面部分的长度,比如设置为400


4、此时根据提示,再次输入字母W,设置宽度,因为接下来要绘制箭头部分,所以这里的宽度要设置大一些,这里设置起点为30,端点宽度为0,这样就可以通过拉动绘制出箭头了


详细的操作动图如下
