Proe/Creo基础操作教程,教你扫描命令的基本操作方法

在proe结构设计当中,扫描操作命令是非常常见的操作,它有着一定的技巧和方法,对于刚接触proe软件的新人来说可能存在不少疑问,下面品索为proe新人们分享Proe/Creo基础操作教程,教你扫描命令的基本操作方法,以图文教程步骤的形式为大家介绍分享。

介绍Proe或者creo中扫描命令的基本操作过程

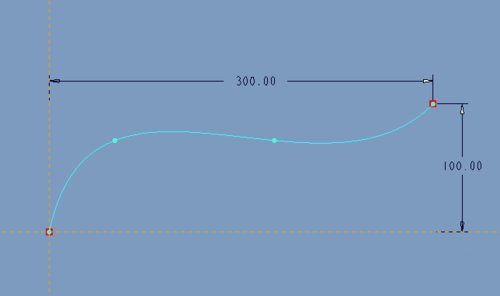

点击工具栏中的“草绘”命令,选择top平面为草绘平面,草绘一条扫描轨迹线

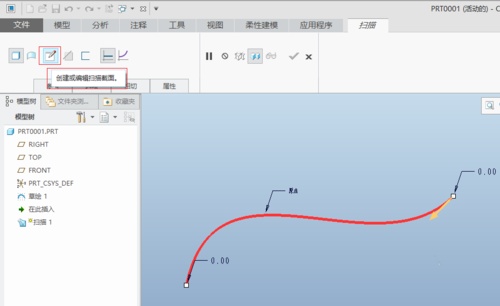

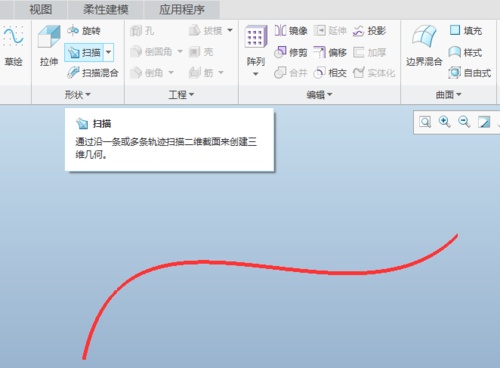

选中扫描轨迹线(变成红色表示选中),点击工具栏中的“扫描”,进入扫描操控版

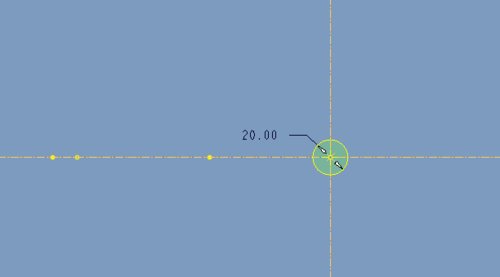

黄色的箭头表示扫描的起点。点击创建扫描截面,草绘一个圆截面

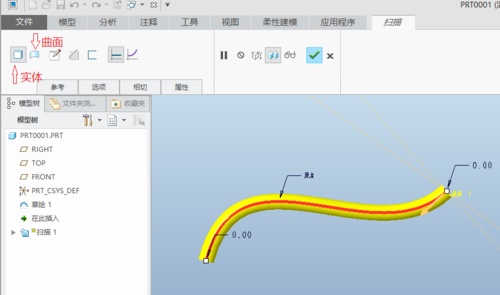

选择以实体方式或者曲面方式扫描,当截面不封闭时,只能选择曲面方式扫描

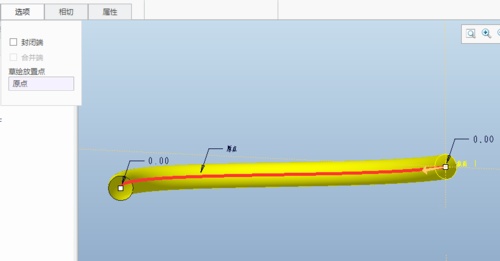

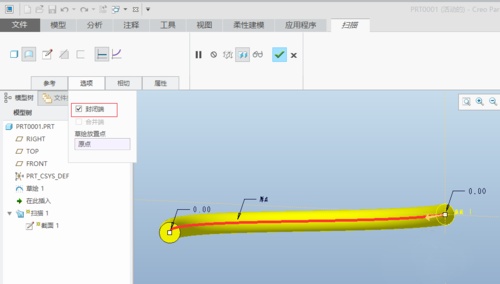

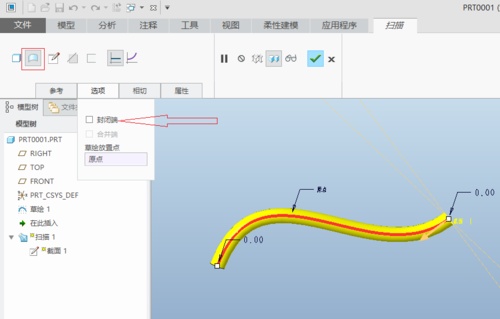

选择曲面方式扫描时,在“选项”中还可以选择是否封闭端

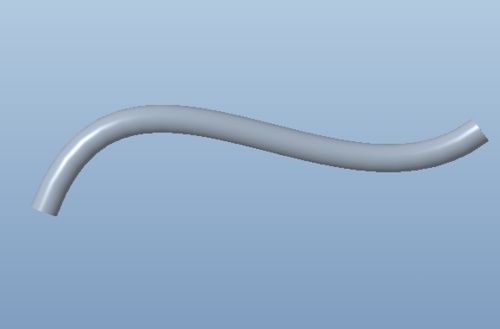

完成扫描创建
