proe钣金设计命令技巧,折弯命令使用方法

钣金设计中会很多时候需要在特定的位置进行折弯,最小折弯半径是成型金属的延展性和厚度的函数。折弯时,由于有一定的回弹,金属折弯的角度要比要求的角度稍大一些。那么在proe软件中是如何实现的呢?日常钣金的设计中经常会用到钣金件的折弯展开或折弯计算,下面介绍下creo/proe的折弯命令。不会的小伙伴不妨收藏一下,好好看看学习一下哦!

首先,打开creo/proe软件,进入钣金建模界面。

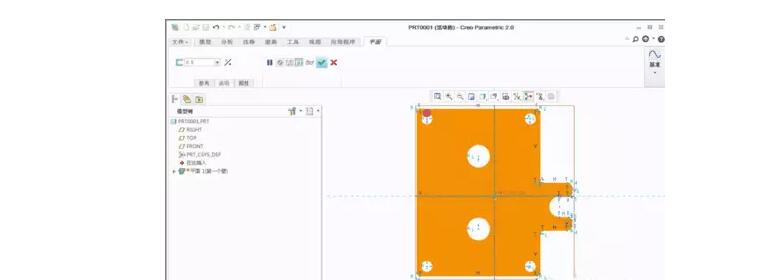

建模需要折弯的钣金板平面。


平面建模钣金件建模完成。


选择折弯命令。


选择需要沿折弯的边界,设置角度、圆角等参数。


钣金件折弯完成。


PROE折弯系数计算公式:

PROE在进行钣金的折弯和展平时,会自动计算材料被拉伸或压缩的长度。计算公式如下:

L=0.5π×(R+K系数×T)×(θ/90)

L: 钣金展开长度(Developed length)

R: 折弯处的内侧半径(Inner radius)

T: 材料厚度

θ: 折弯角度

Y系数: 由折弯中线(Neurtal bend line)的位置决定的一个常数,其默认值为0.5(所谓的“折弯中线”)。可在config中设定其默认值initial_bend_factor

在钣金设计实际中,常用的钣金展平计算公式是以K系数为主要依据的,范围是0~1,表示材料在折弯时被拉伸的抵抗程度。

与Y系数的关系如下

Y系数=(π/2)×k系数
