ProE使用技巧,ProE曲面展开成平面的方法

ProE是结构设计师必备结构设计软件,功能优势明显,使用非常方便,尤其是在结构建模方面,与犀牛软件一样,proe曲面建模也是比较难懂的哦!不过下面我们要讲的是简单的曲面相关知识。在利用Pro/E软件进行三维制图时,有时需要将一个曲面展开成平面,下面品索教育以圆锥曲面沿一条母线展开成平面为例,来介绍展开方法,供大家参考和学习。


第一步:创建源面组

通过旋转方式创建如下所示的圆锥曲面,当然也可以是其它复杂曲面,本例只讲方法,所以选取的源面组相对简单,复杂面组的展开方法跟这个是一样的。


第二步:切一条名义上的细缝

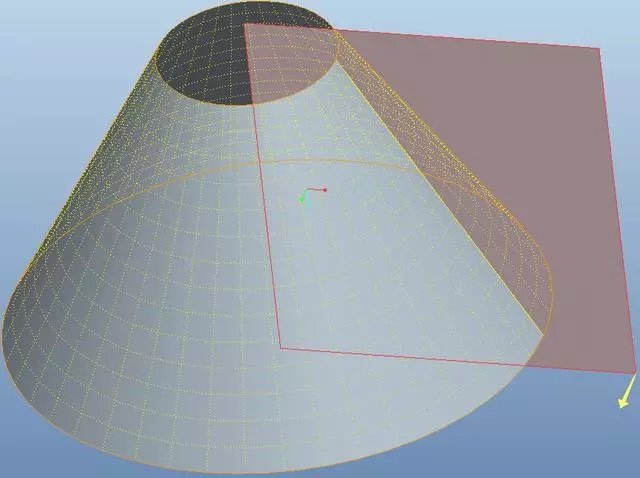

先拉伸一个平面,然后用该平面将圆锥曲面切出一个宽度为零的细缝,便于后面沿此缝展平,效果如下图所示。


第三步:创建原点

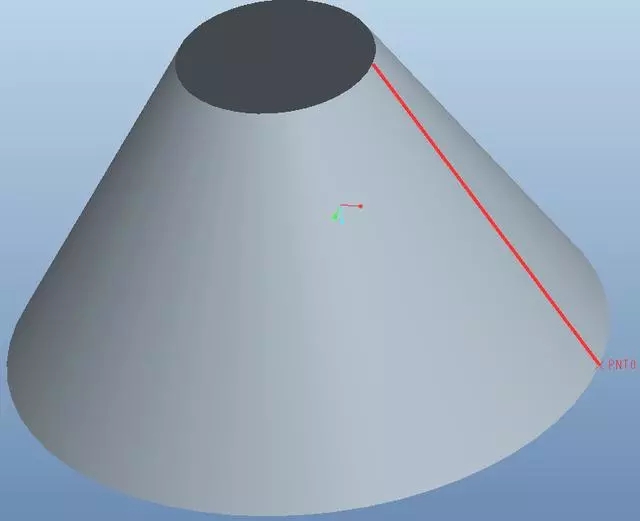

采用基准点工具,在细缝的一端创建基准点PNT0,该点用于定义源面组展平后的相切面,通过调整将该点显示出来,如下图所示。


第四步:展平操作

依次点击菜单栏的“插入”-“高级”-“展平面组”,进行展平操作,过程如下图所示。


第五步:定义各项属性

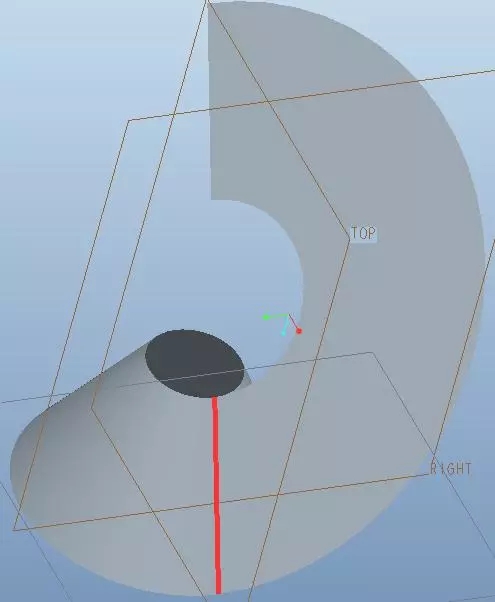

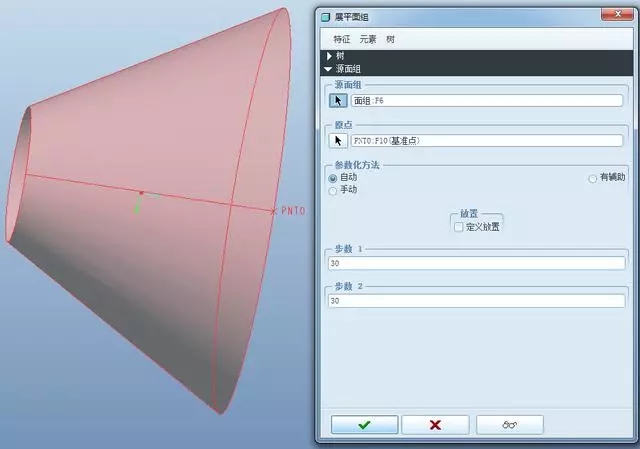

定义“展平面组”的各项属性,如下图所示,“源面组”选择需要展开的面组:F6,“原点”选择一个切点PNT0,其余默认即可,点击预览按钮可预览效果,点击√确认,最终效果如简介所示。


注意事项:

1、源面组一定要有切缝,即展开起始边,切缝宽度可以为零;

2、定义展平面组的属性时,原点用于定义源面组展平后的相切面。
