CAD基础图文教程，CAD多重引线标注快捷键命令及用法

我们知道，在使用CAD进行角度标注或者文字注释等操作的时候，需要用到引线来进行标注，它是一种尺寸标注，在AutoCAD中还有一个类似的功能，叫做多重引线标注，也可以完成此类标注工作，与引线标注不同的是，多重印象标注实质上是块，而印象标注则是解散状态的。

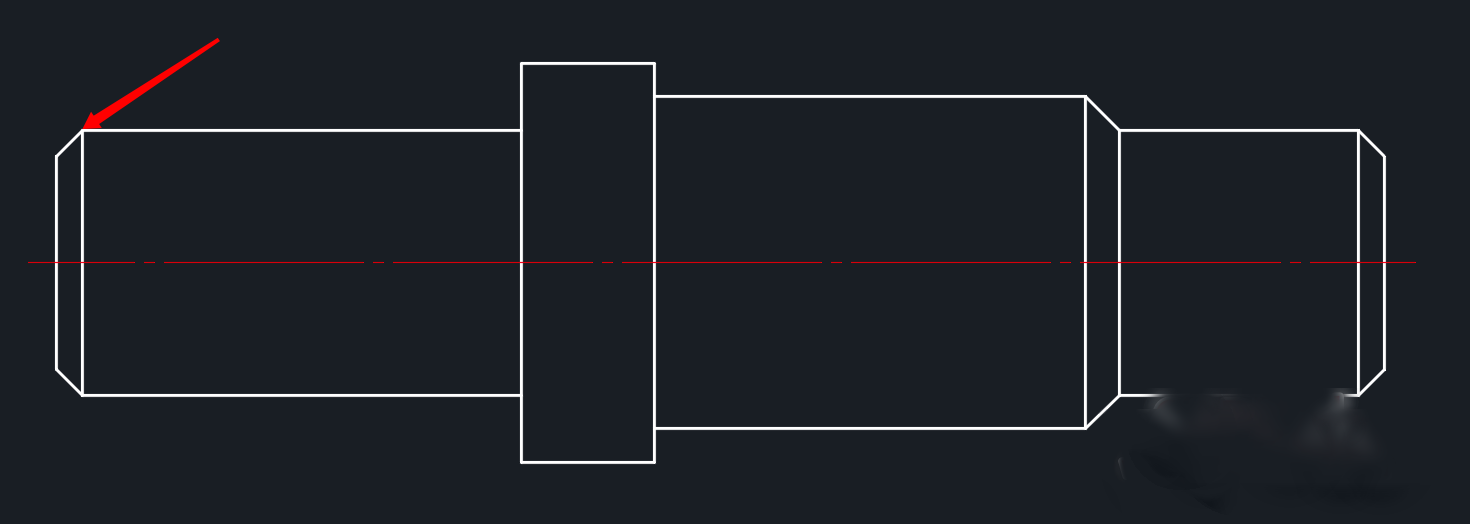

CAD多重引线标注命令是MLEADER，下面以实际例子讲讲多重引线标注的具体用法，以下图为例，对图中箭头所示的倒角进行标注

1、由于需要标注的是45°的倒角，因此，需要提前在草图设置中，将45°作为极轴增量角

2、完成设置后，找到菜单栏的标注-多重引线，启用多重引线命令，根据命令区的提示，选择箭头所示的点作为起点

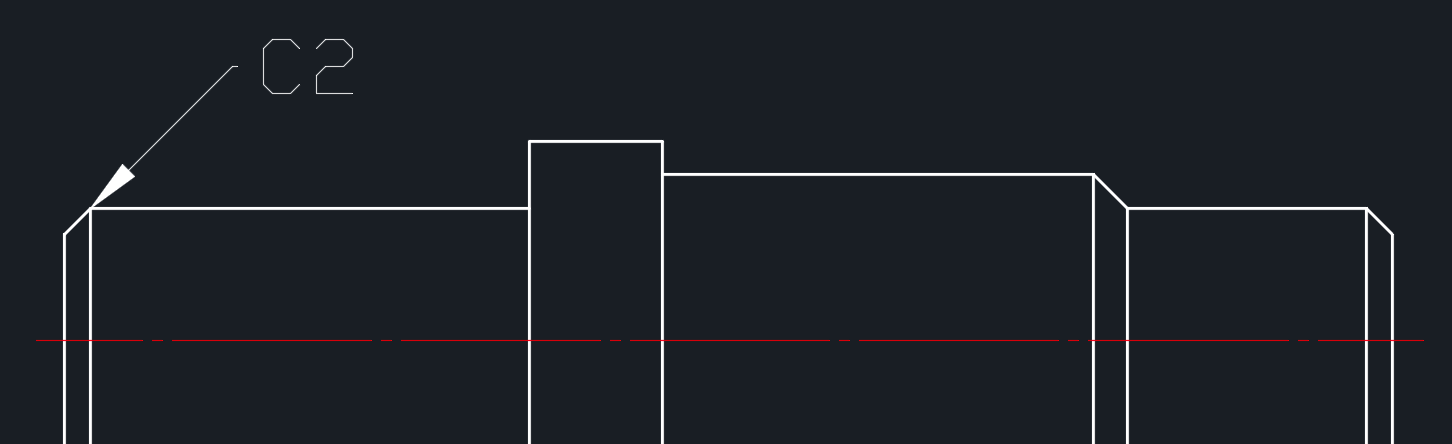

3、移动鼠标光标，点击，此时弹出文字编辑器，输入C2，然后点击任意区域，完成多重引线标注

如何设置多重引线的标注样式

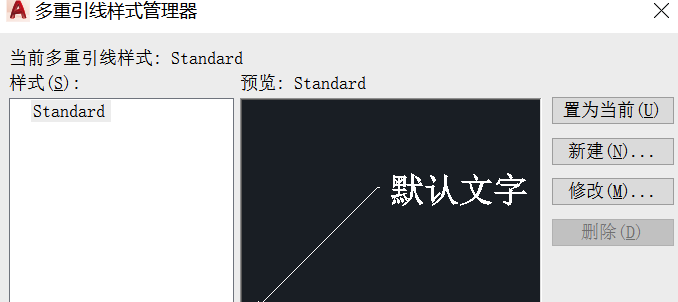

一般来说，标注都是通过标注样式进行设置，但是多重引线标注是有单独的设置管理器的，多重引线样式管理器命令是MLEADERSTYLE，如下图

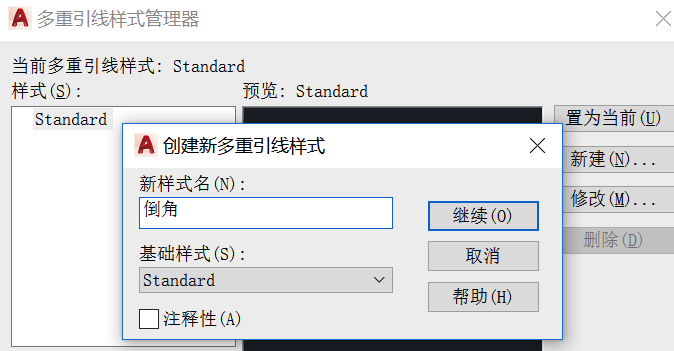

1、点击新建按钮，可以创建新的多重引线标注样式，比如这里新建一个倒角的标注样式，然后点击继续

2、此时弹出修改多重印象样式对话框，可以针对引线格式、引线结构及内容进行设置，以下设置

引线格式：箭头-符号-无

引线结构：勾选第一段角度，数值设置为45°

内容：文字样式-工程字、基线间隙设置为5

最后点击确定，完成新的多重引线标注样式的创建

3、确保所选择的样式是新建的“倒角”，然后重新进行多重引线标注，新创建的标注样式就是以上设置的效果了。
